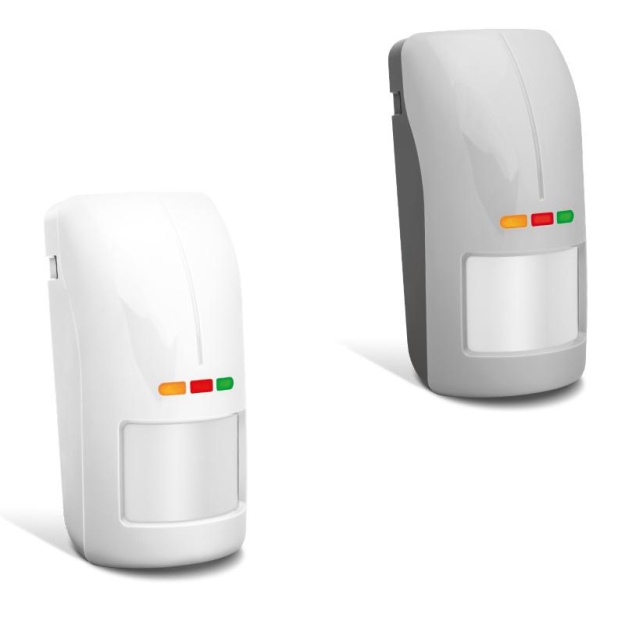

Cyfrowa dualna czujka ruchu, zewnętrzna OPAL Plus / OPAL Plus GY - SATEL




Zewnętrzna dualna czujka ruchu OPAL Plus, idealnie nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Urządzenie zostało wyposażone w technologie PIR i MW. Posiada także funkcję antymaskingu realizowaną przez tor mikrofalowy. OPAL Plus dzięki zastosowaniu technologii dualnej w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych gwarantuje dużą odporność na fałszywe alarmy, oraz stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie może pracować w  temperaturze: od -40°C do +55°C. Wszystkie zmiany temperatury otoczenia są automatycznie kompensowane.

Cechą charakterystyczną czujki jest duży kąt detekcji wynoszącym aż 100 stopni oraz zasięgi przekraczający 15 metrów. Urządzenie chroni również obszar znajdujący się pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Ponadto czujka OPAL Plus została wyposażona w oprogramowanie zapewniające jej odporność na przemieszczanie się małych zwierząt domowych. Urządzenie posiada również czujnik zmierzchu, który steruje wyjściem OC, umożliwiającym zastosowanie jej również w systemach alarmowych z automatyką domową - bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Czujka OPAL Plus poprzez centralę alarmową z serii INTEGRA może także współpracować z systemem KNX. Funkcjonalność czujki daje dzięki temu możliwość wygodnego i łatwego sterowania np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości. Opal Plus posiada funkcję zdalnej zmiany czułości wszystkich torów detekcji oraz czujnika zmierzchu przy pomocy pilota OPT-1, co eliminuje konieczność wielokrotnego otwierania obudowy czujki w celu zmiany ustawień. Rozwiązanie to stanowi duże ułatwienie dla instalatora.

Do wykonania obudowy urządzenia wykorzystano technologię wtrysku dwukomponentowego w wyniku czego powstała bryzgoszczelna konstrukcja posiadająca klasę szczelności IP54, zapewniająca ochronę przed szkodliwymi zjawiskami atmosferycznymi. Ponadto obudowa czujki jest odporna na promieniowanie UV oraz posiada dużą wytrzymałość mechaniczną. W celu dodatkowego zabezpieczenia urządzenia przed opadami atmosferycznymi i zanieczyszczeniami, możliwy jest montaż czujki na obudowie daszka ochronnego HOOD C (białego) lub HOOD C GY (szarego).

Czujka OPAL Plus przeznaczona jest do montażu bezpośrednio na płaskiej powierzchni. Aby odchylić urządzenie w pionie lub w poziomie, należy zastosować specjalne uchwyty z zestawu BRACKET C (białego) lub BRACKET C GY (szarego): kątowy lub kulowy.

Czujka OPAL Plus dostępna jest w dwóch wersjach kolorystycznych: białej (OPAL Plus) i szarej (OPAL Plus GY).



Cechy czujki OPAL Plus:

  • dwa tory detekcji: PIR i mikrofalowy
  • funkcja antymaskingu realizowana przez tor mikrofalowy
  • wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki
  • konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy przycisków na PCB
  • bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54
  • wbudowany odbiornik sygnału pilota na podczerwień OPT-1
  • zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki
  • ochrona sabotażowa przed otwarciem i oderwaniem
  • cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C
  • możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)
  • wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji
  • ochrona obszaru pod czujką
  • opcja niewykrywania małych zwierząt (do 20 kg)
  • niski pobór prądu
  • możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem dedykowanych uchwytów z zestawu BRACKET C:
    • uchwyt kątowy: kąt stały 45°
    • uchwyt kulowy: zakres do 60° w pionie i do 90° w poziomie



OPAL i OPAL Plus - innowacyjne zewnętrzne dualne czujki ruchu

Dualne czujki ruchu OPAL i OPAL Plus to urządzenia przeznaczone do wykrywania prób przedostania się przez strefę zewnętrzną chronionego obiektu.



Charakterystyka czujek OPAL i OPAL Plus:

  • pewność działania
  • antymasking w torze mikrofalowym
  • odporność na zwierzęta
  • wysoka odporność na niekorzystne warunki atmosferyczne
  • możliwość zastosowania w systemach automatyki budynkowej dzięki wbudowanemu czujnikowi zmierzchu
  • możliwość wyboru metody montażu dzięki dedykowanym uchwytom: kulowemu i kątowemu
  • wygodna, zdalna konfiguracja czułości wszystkich torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 (OPAL Plus)



Zastosowanie


Czujki z serii OPAL przeznaczone są do ochrony na zewnątrz budynków różnego typu i przeznaczenia. Ponadto znajdą również swoje zastosowanie przy ochronie wewnątrz w obiektów przemysłowych, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach).

Czujka OPAL Plus dodatkowo posiada czujnik zmierzchu sterujący wyjściem OC, umożliwiający wykorzystanie jej również w systemach alarmowych z automatyką domową (bez konieczności instalowania dodatkowych czujek zmierzchu). Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Urządzenie poprzez centralę alarmową z serii INTEGRA może także współpracować z systemem KNX. Czujka OPAL Plus oferuje proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości.





Zasięg działania


Cechą charakterystyczną czujeki z serii OPAL jest duży kąt detekcji wynoszącym aż 100 stopni oraz zasięgiem przekraczającym 15 metrów.  Urządzenie chroni również obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Oprogramowanie zastosowane w czujkach z serii OPAL zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.






Odporność na niekorzystne warunki atmosferyczne

Czujki OPAL i OPAL Plus są wyposażone w technologie PIR i MW. Zastosowanie technologii dualnej w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenia mogą pracować w temperaturze: od -40°C do +55°C. Wszystkie zmiany temperatury otoczenia są automatycznie kompensowane. Długotrwałe testy potwierdziły odporność czujek na niekorzystne warunki pogodowe.


Budowa czujki

Do wykonania obudowy czujek z serii OPAL wykorzystano technologię wtrysku dwukomponentowego. Dzięki połączeniu poliwęglanu i elastomeru termoplastycznego powstała bryzgoszczelna konstrukcja o klasie szczelności IP54 zapewniająca ochronę elektroniki czujki przed zjawiskami, które mogą mieć na nią destrukcyjny wpływ, m.in. deszczem, śniegiem, mgłą, czy wilgocią. Czujki OPAL i OPAL Plus są odporne na promieniowanie UV oraz posiadają dużą wytrzymałość mechaniczną.























Zdalna konfiguracja czułości


Czujki OPAL Plus wyposażone są w funkcję zdalnej zmiany czułości wszystkich torów detekcji i czujnika zmierzchu przy pomocy pilota na podczerwień OPT-1. Dzięki temu regulacja czujki jest wygodna, nie wymaga już wielokrotnego sięgania do niej i otwierania jej obudowy. Pilot zasilany baterią CR2032 wystarcza na kilka tysięcy regulacji.


Sposoby montażu


Budowa czujki z serii OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni, np. w przypadku, gdy wykorzystywana będzie opcja niewykrywania małych zwierząt. Jeśli jednak w celu zapewnienia optymalnego pokrycia obszaru chronionego wymagane jest zamontowanie czujki pod innym kątem, można skorzystać z zestawu dedykowanych uchwytów BRACKET C.

Uchwyt kulowy zapewnia możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 60° w pionie i do 90° w poziomie. Ułatwia to znalezienie jej optymalnego położenia względem chronionego obszaru. Jeśli zaś obiekt wymaga ustawienia czujki na stałe pod kątem 45° względem ściany, można zastosować uchwyt kątowy.

W przypadku urządzeń instalowanych na zewnątrz budynków ważne jest aby zapewnić pewności ich działania oraz zagwarantować bezpieczeństwo. Z tego powodu wyżej wspomniane uchwyty zostały zbudowane tak, by przewód, którym czujka podłączana jest do centrali alarmowej, biegł w ich wnętrzu. Takie rozwiązanie sprawia, że cała instalacja jest zarówno bezpieczna, jak i estetyczna.





Daszek ochronny


W celu dodatkowego zabezpieczenia czujki przed opadami atmosferycznymi i zanieczyszczeniami, istnieje możliwość zastosowania ochronnego daszka HOOD C. Montaż osłony wykonywany jest bezpośrednio na obudowie czujki, za pomocą dwóch zatrzasków, bez użycia narzędzi.




Ochrona antysabotażowa


Czujki z serii OPAL wyposażone są w dwa styki sabotażowe znajdujące się na płytce elektroniki oraz specjalnie zaprojektowany styk z możliwością montażu w uchwycie kulowym albo na tylnej ścianie czujki (w przypadku zastosowania uchwytu kątowego). Rozwiązanie to zapewnia zabezpieczenie czujek przed otwarciem i oderwaniem od podłoża bez względu na to, który uchwyt zostanie zastosowany



Antymasking w torze mikrofalowym


Czujki z serii OPAL zostały wyposażone w funkcję antymaskingu w torze mikrofalowym. Dzięki temu rozwiązaniu potrafią wykryć pojawienie się obiektów poruszających się w ich bezpośrednim pobliżu. Umożliwia to powstrzymanie próby ich zasłonięcia.





Specyfikacja techniczna:



OPAL Plus / OPAL Plus GY
Wykrywalna prędkość ruchu 0,3...3 m/s
Częstotliwość mikrofali 24 GHz
Czas rozruchu 40 s
Czas sygnalizacji alarmu 2 s
Zalecana wysokość montażu 2,4 m
Stopień ochrony IP IP54
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne) 40 mA / 16 V DC
Dopuszczalne obciążenie wyjścia D/N (wyjście typu OC) 50 mA / 12 VDC
Napięcie zasilania (±15%) 12 V DC
Pobór prądu podczas gotowości 12 mA
Najwyższy pobór prądu 20 mA
Spełniane normy EN50131-1, EN50130-4, EN50130-5
Stopień zabezpieczeń wg Grade 2
Klasa środowiskowa wg EN50130-5 IIIa
Najwyższy poziom wilgotności 93±3%
Temperatura pracy -40 °C...+55 °C
Wymiary płytki elektroniki 65 x 138 x 58 mm
Waga (bez uchwytu) 174 g





Specyfikacja techniczna: OPAL Plus / OPAL Plus GY

OPAL Plus / OPAL Plus GY
Wykrywalna prędkość ruchu 0,3...3 m/s
Częstotliwość mikrofali 24 GHz
Czas rozruchu 40 s
Czas sygnalizacji alarmu 2 s
Zalecana wysokość montażu 2,4 m
Stopień ochrony IP IP54
Dopuszczalne obciążenie styków przekaźnika (rezystancyjne) 40 mA / 16 V DC
Dopuszczalne obciążenie wyjścia D/N (wyjście typu OC) 50 mA / 12 VDC
Napięcie zasilania (±15%) 12 V DC
Pobór prądu podczas gotowości 12 mA
Najwyższy pobór prądu 20 mA
Spełniane normy EN50131-1, EN50130-4, EN50130-5
Stopień zabezpieczeń wg Grade 2
Klasa środowiskowa wg EN50130-5 IIIa
Najwyższy poziom wilgotności 93±3%
Temperatura pracy -40 °C...+55 °C
Wymiary płytki elektroniki 65 x 138 x 58 mm
Waga (bez uchwytu) 174 g
