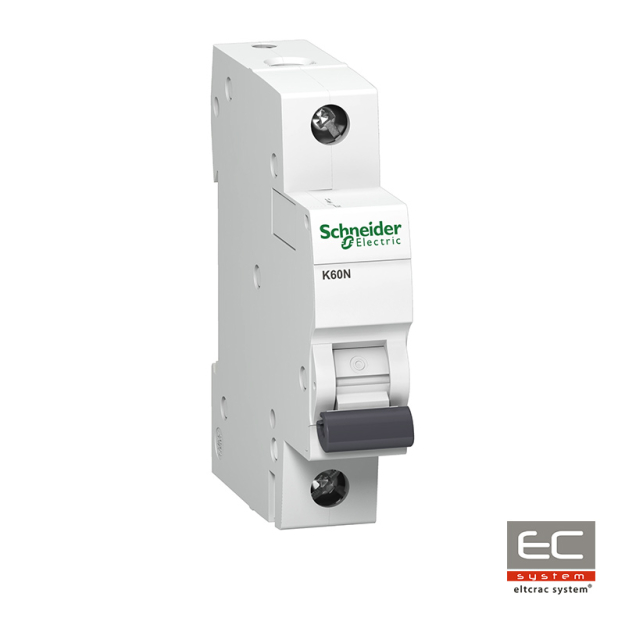

K60N B20A 1P - Wyłącznik nadprądowy 1-biegunowy - SCHNEIDER
Kod:
20945
Producent:
Schneider
Produkt wycofany z oferty producenta
K60N B20A 1P - Wyłącznik nadprądowy 1-biegunowy - SCHNEIDER
| Zastosowanie urządzenia |
Dystrybucja
|
|---|---|
| Gama produktów |
Acti 9
|
| Nazwa produktu |
Acti 9 K60
|
| Typ produktu lub komponentu |
Wyłącznik nadprądowy
|
| Skrócona nazwa urządzenia |
K60N
|
| Opis biegunów |
1P
|
| Ilość zabezpieczonych biegunów |
1
|
| [In] Prąd znamionowy |
20 A
|
| Rodzaj sieci |
Prąd przemienny (AC)
|
| Technologia wyzwalacza |
Termomagnetyczny
|
| Charakterystyka |
B
|
| Zdolność wyłączania |
6000 A Icn w 400 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
|
| Kategoria użytkowania |
Kategoria A zgodnie z IEC 60947-2
|
| Funkcja izolacyjna |
Tak zgodnie z EN/IEC 60898-1
|
| Normy |
EN/IEC 60898-1
|
| Certyfikaty produktu |
OVE
VDE |
| Częstotliwość sieci |
50/60 Hz
|
|---|---|
| Górna granica wyzwalania magnetycznego |
3...5 x In
|
| [Ics] Znamionowy prąd wyłączalny eksploatacyjny |
6000 A 100 % zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz
|
| Klasa ograniczenia |
3 zgodnie z EN/IEC 60898-1
|
| Znamionowe napięcie izolacji [Ui] |
440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
|
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
4 kV zgodnie z EN/IEC 60898-1
|
| Wskazanie położenia styku |
NO
|
| Typ sterowania |
Dźwignia
|
| Sygnalizacja lokalna |
Bez
|
| Sposób montażu |
Stacjonarny
|
| Podstawa montażowa |
Szyna DIN
|
| Dopasowanie do szyn łączeniowych i bloków rozdzielczych |
Strona dolna: połączenie podwójne
|
| Szerokość w modułach 9 mm |
2
|
| Wysokość |
81 mm
|
| Szerokość |
18 mm
|
| Głębokość |
70 mm
|
| Masa produktu |
0,12 kg
|
| Kolor |
Biały
|
| Trwałość mechaniczna |
20000 cykl
|
| Trwałość elektryczna |
20000 cykl
|
| Przyłącza - zaciski |
Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…35 mm² sztywny
Zaciski typu tunelowego (po stronie zasilania) 0,5…35 mm² sztywny Zaciski typu tunelowego (na odpływie/odpływowe) 0,5…25 mm² elastyczny Zaciski typu tunelowego (po stronie zasilania) 0,5…25 mm² elastyczny |
| Długość odizolowanego odcinka |
14 mm dla góra lub dół połączenie
|
| Moment dokręcania |
3,5 N.m góra lub dół
|
| Zabezpieczenie różnicowoprądowe |
Bez
|
| Stopień ochrony IP |
IP20 zgodnie z IEC 60529
|
|---|---|
| Stopień zanieczyszczenia |
2 zgodnie z IEC 60898-1
2 zgodnie z EN 60898-1 |
| Kategoria przepięciowa |
II
|
| Tropikalizacja |
2 zgodnie z IEC 60068-1
|
| Wilgotność względna |
95 % w 55 °C
|
| Wysokość pracy (w metrach nad poziomem morza) |
0...2000 m
|
| Temperatura otoczenia dla pracy urządzenia |
-25…70 °C
|
| Temperatura otoczenia dla przechowywania |
-25…85 °C
|
| Stan trwałej oferty |
Produkt Green Premium
|
|---|---|
| Rozporządzenie REACh |
Deklaracja REACh
|
| Bez SVHC REACh |
Tak
|
| Europejska dyrektywa RoHS |
Zgodny
Europejska deklaracja RoHS |
| Bez toksycznych metali ciężkich |
Tak
|
| Bez rtęci |
Tak
|
| Informacje na temat zwolnienia z RoHS |
Tak
|
| Norma RoHS Chiny |
Dyrektywa RoHS Chiny
Pro-aktywna dyrektywa RoHS Chiny (poza zakresem prawnym RoHS Chiny) |
| Ujawnienie informacji o wpływie na środowisko |
Środowiskowy profil produktu
|
| Kulistość – profil |
Nie są wymagane żadne specjalne operacje związane z recyklingiem
|
| WEEE |
Produkt należy zutylizować zgodnie z obowiązującymi na terenie Unii Europejskiej przepisami dotyczącymi odpadów i nie może on zostać wyrzucony wraz ze zwykłymi odpadami.
|
