EB-1700R - Elektrozamek trzpieniowy rewersyjny z sygnalizacją położenia drzwi - SCOT

Kod:
24558
Cena netto:
Cena brutto:
275,00 zł 338,25 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
SCOT

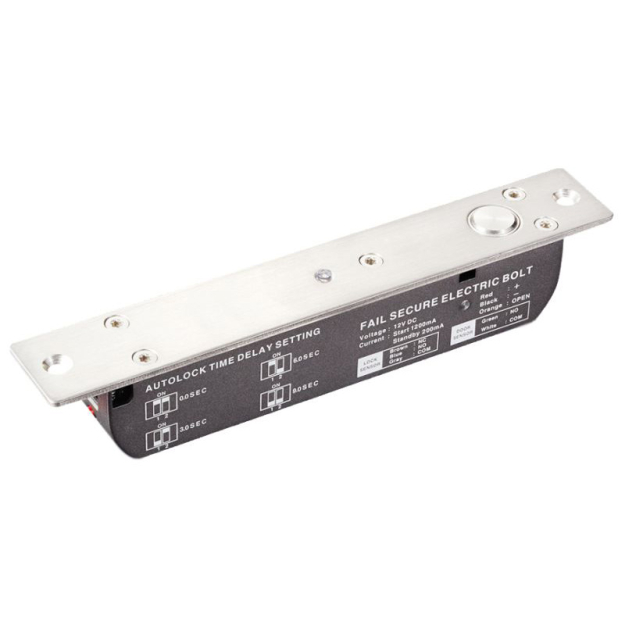

Elektrozamek trzpieniowy rewersyjny z sygnalizacją położenia drzwi, EB-1700R - SCOT




Elektrozamek EB-1700R jest idealnym zamiennikiem lub uzupełnieniem dla elektrozaczepów, które są globalnie stosowane w systemach kontroli dostępu. Elektrozamek składa się z urządzenia wykonawczego zawierającego elektromagnes (montuje się tą część na lub w ramie drzwi), który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. Dopuszczalny nacisk na drzwi przy którym elektromagnes przyciąga metalową płytkę równy jest 2000kg. Dodatkowe uchwyty montażowe typu "S", "U" pozwalają na montaż elektrozamka nawierzchniowo lub w zastosowaniu go do zabezpieczania drzwi szklanych.




Autoblokada
- Produkt posiada system automatycznego zamykania. Jeśli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte, po upływie ok. 5 sekund ponownie zostaną zaryglowane.

Sygnalizacja położenia drzwi - Elektrozamek jest wyposażony w styk NO, który może być wykorzystywany w systemach kontroli dostępu, informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeśli skrzydło drzwi znajduje sie bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia). Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.

Sygnalizacja zaryglowania drzwi - Elektrozamek posiada dodatkowe wyjście sygnalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas zablokowania drzwi (wtedy dioda świeci na czerwono), rozwarty w przypadku braku napięcia lub jeśli drzwi są odblokowane (dioda nie swieci). Styk NC pozostaje rozwarty podczas zablokowania drzwi (dioda świeci na czerwono), zwarty w przypadku braku napięcia lub jeśli drzwi są odblokowane (dioda nie świeci).

Dioda LED - Na obudowie zamka znajduje się dioda informująca o stanie wejścia, mogąca świecić w 2 kolorach. Jeśli drzwi są zamknięte, jest to sygnalizowane zielonym kolorem diody. Jeśli drzwi zostaną otwarte lub będą niedomknięte - dioda będzie świecić kolorem czerwonym. Jeśli cewka zwory nie jest zasilana - dioda jest wygaszona.

Zwłoka czasowa - Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach wewnątrz obudowy zamka. Możliwe ustawienia to 0 / 3 / 6 / 9 sekund zwłoki po zwolnieniu sygnału sterującego otwieraniem drzwi.







Wymiary zamka:

EB-1700







Połączenie:

EB-1700







Specyfikacja techniczna

EB-1700R
Ogólne
Typ elektrozamka NO (rewersyjny, drzwi otwarte bez napięcia)
Maksymalny nacisk na drzwi 2000 kg
Zasilanie 12V DC
Pobór prądu podczas pracy (pobór chwilowy) 1120mA
Pobór prądu podczas czuwania

Zamek zwolniony: 50mA

Zamek zaryglowany: 2100mA

Zwłoka czasowa 0/3/6/9 s
Autoblokada Ok. 5 s
Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC)
Sygnalizacja zaryglowania Tak (styk NO/NC, obciążalność 200mA@24VDC)
Dioda LED Czerwona – drzwi zablokowane
Montaż
Na lub w ramie
Temperatura pracy -10 do +55 °C
Wilgotność względna otoczenia 0~90% (bez kondensacji)
Wymiary elektrozamka 225 x 34 x 38 mm
Wymiary płytki montażowej 100 x 25 x 3 mm



Specyfikacja techniczna: EB-1700R

EB-1700R
Ogólne
Typ elektrozamka NO (rewersyjny, drzwi otwarte bez napięcia)
Maksymalny nacisk na drzwi 2000 kg
Zasilanie 12V DC
Pobór prądu podczas pracy (pobór chwilowy) 1120mA
Pobór prądu podczas czuwania

Zamek zwolniony: 50mA

Zamek zaryglowany: 2100mA

Zwłoka czasowa 0/3/6/9 s
Autoblokada Ok. 5 s
Sygnalizacja stanu drzwi Tak (styk NO, obciążalność 200mA@24VDC)
Sygnalizacja zaryglowania Tak (styk NO/NC, obciążalność 200mA@24VDC)
Dioda LED Czerwona – drzwi zablokowane
Montaż
Na lub w ramie
Temperatura pracy -10 do +55 °C
Wilgotność względna otoczenia 0~90% (bez kondensacji)
Wymiary elektrozamka 225 x 34 x 38 mm
Wymiary płytki montażowej 100 x 25 x 3 mm
