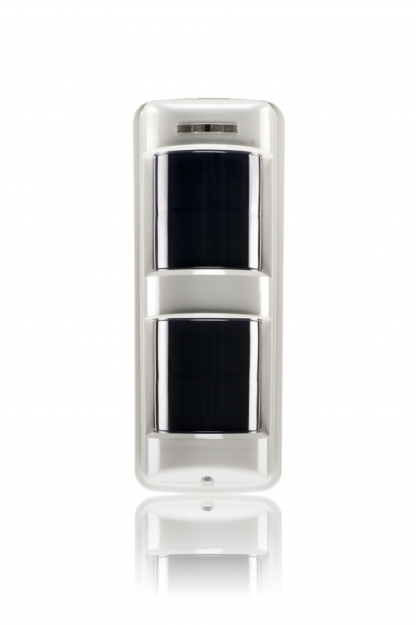

TX-114SR - Zewnętrzny bezprzewodowy pasywny czujnik podczerwieni - TAKEX

Charakterystyka

TX-114SR - Zewnętrzny bezprzewodowy pasywny czujnik podczerwieni - TAKEX

Dane techniczne:

• Model: Czujnik podczerwieni

• Sposób detekcji: Pasywny detektor podczerwieni

• Pole widzenia: 90°

• Zasięg: 12m

• Wyjście alarmowe: N/O / N/C 10V DC 10mA

• Zasilanie: 3-9 DC - baterie litowe lub alkaliczne

• Pobór prądu: 25mA

• Temperatura pracy: -20°C do +50°C

• Zastosowanie: Zewnętrzne, wewnętrzne
• Waga 400g

Właściwości:

• Możliwość zastosowania dowolnego nadajnika i odbiornika bezprzewodowego

• Niski pobór prądu

• Wyjścia CMOS: alarmowe i sabotażowe (w momencie aktywacji podanie napięcia 2VDC przez okres 1,2s)

• Tryb oszczędności baterii

• Pole detekcji: 12m, kąt detekcji 90°

• Podwójny tor detekcji

• Dwa elementy PIR

• Brak reakcji na zwierzęta

• Optyka Fresnela

• Regulowany zasięg detekcji od 3 do 12m

• Regulowany kąt detekcji od 0° do 180°

• Regulacja czułości w zakresie od 30% do 170%

• Licznik impulsów

• Wysokość instalacji: od 0,8 do 1,2m

Opis

TX-114SR jest zewnętrznym pasywnym czujnikiem podczerwieni skierowanym do działania jako czujnik bezprzewodowy we współpracy z wbudowanym do niego dowolnym rodzajem nadajnika. Mały pobór prądu (ok. 25µA) powoduje, iż układ elektryczny czujnika w niskim stopniu oddziałuje na zużycie baterii nadajnika.

Przed montażem nadajnika do obudowy czujnika należy upewnić się, że wejścia sterujące nadajnika właściwie reaguje na prace wyjść czujnika - niektóre nadajniki mogą nie współpracować z nimi poprawnie. Czujnik TX-114SR zaopatrzony jest w dwa detektory PIR – każdy z nich generuje strefę detekcji w postaci kurtyny przy czym jedna z nich jest pozioma, a druga ma możliwość nachylenia.

Nachylenie regulowanej strefy detekcji skutkuje zmianą jej kształtu z kurtyny poziomej do postaci stożka, co następnie wpływa na ograniczenie jej zasięgu – w określonej odległości od czujnika powierzchnia stożka dochodzi do ziemi. Warunkiem wystąpienia alarmu jest równoczesne naruszenie obydwu stref detekcji (logika AND) – taka metoda wyklucza fałszywe alarmy wywoływane przez zwierzęta oraz obiekty poruszające się poza teoretycznym zasięgiem czujnika (12m).

Czujnik TX114 produkowany jest w trzech wersjach:
TX-114SR – wersja podstawowa, 2 x PIR, pole widzenia 90°
TX-114TR – powiększona obudowa, więcej miejsca na nadajnik i źródło zasilania, potrójny tamper
TX-114FR – wersja podwójna (4 x PIR), pole widzenia 180°, powiększona obudowa, potrójny tamper

Wymiary

234 x 91 x 80 mm
