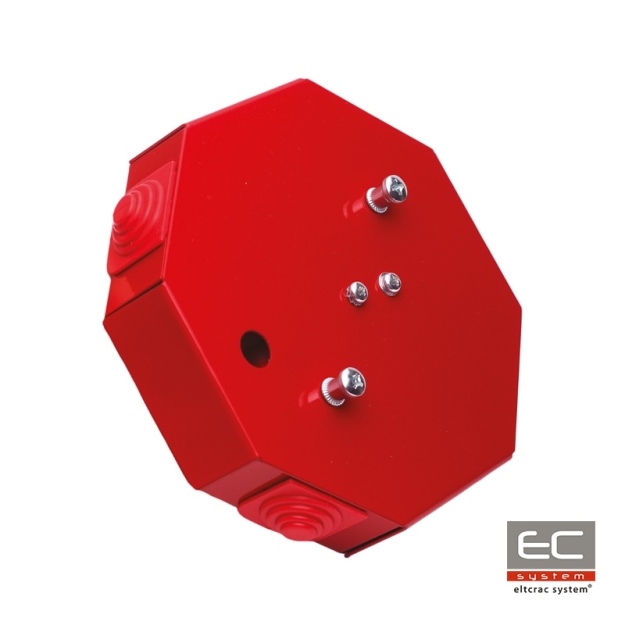

PIP-3AN - Puszka instalacyjna przeciwpożarowa - W2




Puszka instalacyjna PIP-3AN to urządzenie stosowane w systemach sygnalizacji pożaru. Przeznaczone jest do podłączenia sygnalizatorów np. SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-K5N, SA-K7N, SG-Pgw2 oraz sygnalizatorów innych typów, a także głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Urządzenie ma za zadanie zagwarantować ciągłości linii sygnałowej po spaleniu się sygnalizatora oraz nie dopuścić do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

PIP-3AN zbudowana jest z pokrytej czerwoną farbą proszkową blachy. Posiada kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Dodatkowo jest wyposażona w trzy rodzaje zacisków: osobne do podłączenia wejść linii sygnałowej, wejść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia wyjść linii zasilających oraz linii synchronizacyjnej, osobne do podłączenia linii zasilających sygnalizator SO-Pd11, SO-Pd12, SA-K5N, SA-K7N, SG-Pgw2, SAOZ-Pk2 poprzez bezpieczniki oraz linii synchronizacyjnej. Urządzenie charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej dzięki której istnieje moźliwość poprowadzenia do dwóch przewodów ze ściany. Puszka PIP-3AN posiada dwa otwory przeznaczone do mocowania jej do sufitu lub ściany za pomocą metalowych kołków oraz  dwie nitonakrętki, do których należy zamontować podstawę sygnalizatora wykorzystując  śruby M4.

Urządzenie składa się z dwóch torów puszki PIP-1AN. Model PIP-3AN wyposażony jest w bezpiecznik 0,75A. Występuje również wersja „rozgałęźna” (PIP-3AN/ROZGAŁĘŹNA), która w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP-3AN, różni się jedynie brakiem bezpiecznika.



Cechy PIP-3AN:


posiadają KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH oraz KRAJOWĄ OCENĘ TECHNICZNĄ CNBOP-PIB,

  • możliwość zastosowania przewodów o większym przekroju,
  • nowe typoszeregi,
  • nowa konstrukcja,
  • ułatwiony montaż:
    • brak docisków (trzymaczy) kabla
    • wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
    • przepusty kablowe wsuwane od góry
    • nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu








Schemat elektryczny puszki PIP-3AN z bezpiecznikiem

Schemat elektryczny puszki PIP-3AN z bezpiecznikiem






Napięcie zasilania max. 400 V AC
Zakres prądowy 0,75 A
Średnica kabla instalacyjnego max. Ø19 mm
Przekrój przewodu max. 4 mm²
Stopień ochrony zapewniony przez obudowę IP20
Wymiary
Wymiary z przepustami
121×28 mm
137x124x28 mm
Waga ∼350 g
Współpracujący sygnalizator SO-Pd11, SO-Pd12, SAOZ-Pk2, SA-K5N, SA-K7N, SG-Pgw2
