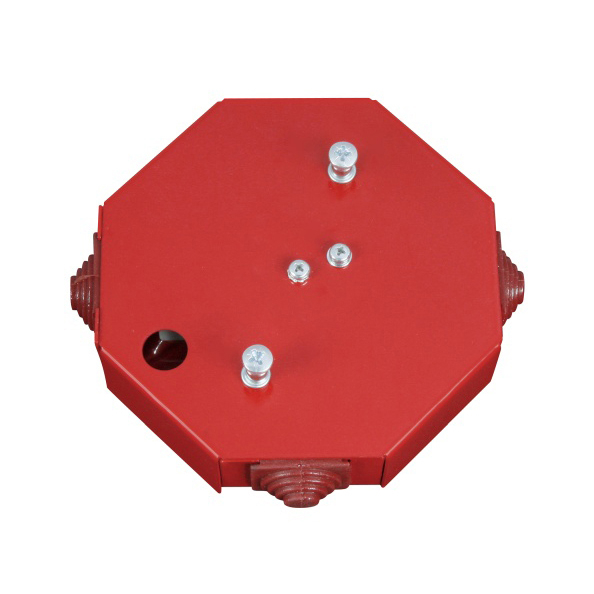

PIP-1AN / ROZGAŁĘŹNA - Puszka instalacyjna przeciwpożarowa - W2

Kod:
12729
Dostępność:
Dostępny na zamówienie
Producent:
W2

PIP-1AN/ROZGAŁĘŹNA  Puszka instalacyjna przeciwpożarowa 108x30, rozgałęźna - W2

Puszka instalacyjna PIP-1AN przeznaczona jest do podłączenia sygnalizatorów np. typu SA-K5, SA-K6, SA-K7 oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru. Puszka (PIP1AROZGAŁĘŹNA), która w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP-1AN, różni się jedynie brakiem bezpiecznika.

Puszka instalacyjna do systemów pożarowych PIP-1AN wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany. Puszka PIP1 AN charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej. Puszka umożliwia poprowadzenie do dwóch przewodów ze ściany. Schematy przedstawiają możliwości podłączenia przewodów za pomocą puszki instalacyjnej PIP1AN. Firma W2 do sygnalizatorów serii SA-K produkuje puszki PIP 1 AN z bezpiecznikiem 0,375A. W zamówieniu klient określa typ i wartość bezpiecznika odpowiedniego dla urządzenia podłączonego przez omawianą puszkę typu PIP. W przypadku braku puszek ze wskazanym bezpiecznikiem na stanie, firma W2 zastrzega sobie prawo do wydłużenia czasu realizacji zamówienia.

Puszki instalacyjne PIP-1AN stosowane są w systemach pożarowych.


Schemat połączeń PIP-1AN/Rozgałęźna


Schemat połączeń PIP-1AN/ROZGAŁĘŹNAW2
