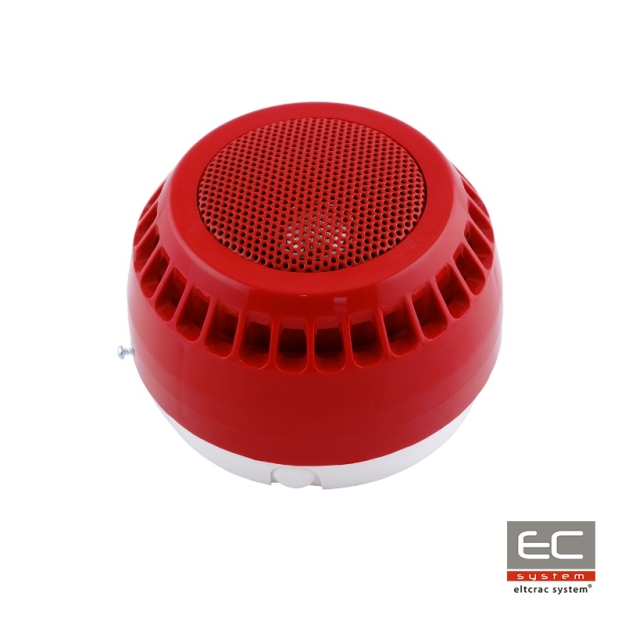

SG-Pgw3 sygnalizuje wystąpienie zagrożenia pożarowego przy pomocy sygnału akustycznego i sygnału komunikatu słownego wewnątrz budynków. Urządzenie posiada obudowę wykonaną z tworzywa niepalnego, w której znajdują się podzespoły elektroniczne. Obudowa sygnalizatora złożona jest z trzech części: korpusu z zamontowanym głośnikiem, pokrywy z zamontowanym obwodem drukowanym, podstawy umożliwiającej montaż do ściany/sufitu lub bezpośrednio do puszki PIP-3AN. W pokrywie znajdują się:

• zaciski do podłączenia zasilania (złącze zasilające posiada trzy wyprowadzenia oznaczone „+1”, „+2”, „GND”.),
• zaciski do podłączenia wyłącznika WSD-1,
• złącze micro USB (złącze USB umożliwia kopiowanie komunikatów z komputera PC do pamięci wewnętrznej sygnalizatora),
• potencjometr służący do regulacji natężenia dźwięku,
• zworka do wyboru trybu pracy urządzenia (zworka trybu pracy umożliwia wybór pomiędzy trybem odtwarzania do trzech komunikatów lub do 10 komunikatów).

SG-Pgw3 posiada możliwość odtworzenia do 18 wzorów sygnału akustyczmego. Pozwala na pracę w trybie do trzech komunikatów lub do 10 komunikatów. Tryb pracy oraz liczba komunikatów określane są za pomocą zwory umieszczonej w pokrywie urządzenia. SG-Pgw2 umożliwia tworzenie sieci sygnalizatorów pracujących synchronicznie. Sygnalizatory znajdujące się w sieci nie wymagają adresowania – brak konieczności programowania sygnalizatorów  w tryb master/slave. Istnieje również opcja automatycznego kopiowania komunikatów do wszystkich sygnalizatorów obecnych w sieci – funkcja przydatna w przypadku aktualizacji treści komunikatu.

Po podłączeniu napięcia zasilania na odpowiednie zaciski sygnalizator generuje sekwencję alarmową zgodnie z zaprogramowaną funkcją.

Sygnalizatory serii SG-Pgw2 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecany model PIP-3AN). Puszkę montuje się do podłoża lub ściany, która również posiada wymaganą odporność ogniową. Gdy ze względów estetycznych sygnalizatora nie możne umieścić bezpośrednio na puszcze PIP-3AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej. Należy pamiętać, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym (np. sytuacja, w której puszka PIP-3AN przymocowana jest do sufitu o odporności E90, natomiast sygnalizator SG-Pgw2 zamontowany jest na suficie podwieszanym).

Do prawidłowej pracy sygnalizator wymaga pliku konfiguracyjnego oraz plików *.mp3 z treściami komunikatów. Aby skopiować pliki z nagraniami należy odłączyć napięcie zasilania od zacisków sygnalizatora a następnie podłączyć sygnalizator do portu USB komputera PC/laptopa za pomocą przewodu USB A/micro USB. Po podłączeniu przewodu sygnalizator będzie widoczny w systemie operacyjnym jako urządzenie pamięci masowej. Następnie należy skopiować pliki z nagraniami dźwiękowymi do sygnalizatora.

Użytkownik powinien pamiętać o zachowaniu nomenklatury nazw plików z nazwami rozpoznawanymi przez sygnalizator, tzn. komunikat pierwszy „K1.mp3”, komunikat drugi „K2.mp3”, itd.
Aby zmodyfikować plik konfiguracyjny należy wybrać numer syreny oraz opcję autoaktualizacji. Możliwe jest wybranie 1 z 18 wzorów sygnału syreny lub opcja braku syreny.
