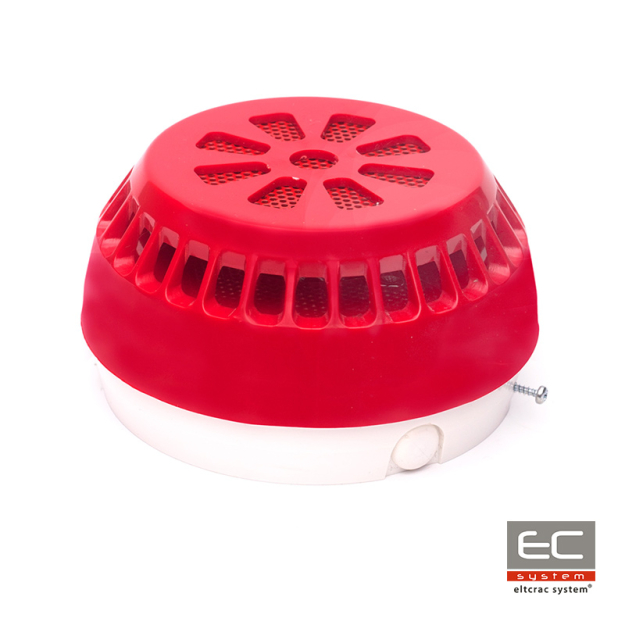

SA-K5N sygnalizuje wystąpienie zagrożenia pożarowego przy pomocy sygnału akustycznego wewnątrz budynków. Może służyć również do innych celów zgodnie z typami sygnałów, np. sygnał techniczny służący do alarmowania o złym stanie urządzenia. Obudowa urządzenia została wykonana z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. Przetwornik piezoelektryczny wytwarza sygnały akustyczne. Sygnalizator ten posiada umieszczony w swojej pokrywie blok zasilania, blok wyłącznika WSD-1 oraz mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora oraz rodzaju sygnału akustycznego. Po podłączeniu napięcia zasilania zaczyna generować sygnał akustyczny według nastawionego wcześniej wzorca. Potencjometr pozwala na regulację głośności sygnału akustycznego. W zależności od nastawy mikroprzełącznika znajdującego się w obudowie sygnalizatora, możliwy jest wybór jednego z czterech sygnałów dźwiękowych, natomiast zakres regulacji głośności waha się przedziale od około 70 dB @ 1 m do >100 dB @ 1 m.
Sygnalizatory serii SA-K5N powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecany model PIP-3AN). Puszkę montuje się do podłoża lub ściany, która również posiada wymaganą odporność ogniową. Gdy ze względów estetycznych sygnalizatora nie możne umieścić bezpośrednio na puszcze PIP-3AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej. Należy pamiętać, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym (np. sytuacja, w której puszka PIP-3AN przymocowana jest do sufitu o odporności E90, natomiast sygnalizator SA-K5N zamontowany jest na suficie podwieszanym). W przypadku nie korzystania z opcji synchronizacji sygnalizatorów serii SA-K5N możliwy jest również montaż poprzez puszkę instalacyjną PIP-1AN, z zachowaniem powyższych informacji dotyczących sposobu montowania.
Typ sygnalizatora | akustyczny, niskoprądowy |
Napięcie zasilania | 16 – 32,5 V DC |
Pobór prądu w stanie spoczynku | 0 mA |
Pobór prądu w stanie alarmowania | <20 mA |
Natężenie dźwięku w odległości 1m | >100 dB |
Rodzaj środowiska pracy | Typ A |
Zakres temperatury pracy | -10°C ÷ +55°C |
Stopień ochrony zapewniony przez obudowę | IP33 |
Masa | ~185 g |
Wymiary | Ø 115×62 mm |
Współpracująca puszka instalacyjna | PIP-1AN,PIP-3AN (opcja synchronizacji) |
Tworzenie sieci sygnalizatorów pracujących synchronicznie
SA-K5N pozwala naq tworzenie sieci sygnalizatorów pracujących synchronicznie. Synchronizacja sygnalizatorów odbywa się z wykorzystaniem dodatkowej linii (zacisk S sygnalizatora). Podczas tworzenia sieci pracujących synchronicznie, należy pamiętać o prawidłowej konfiguracji trybu pracy sygnalizatorów. W sieci może być tylko jeden master, pozostałe sygnalizatory muszą pracować w trybie slave.
W przypadku wspódziałania z wyłącznikiem WSD-1, wyłącznik dołączony do sygnalizatora „slave” powoduje wyłączenie pojedynczego sygnalizatora. Podłączenie WSD-1 do sygnalizatora „master” skutkuje wyłączeniem całej sieci sygnalizatorów. Wyłącznik podłączany jest bezpośrednio do sygnalizatora, nie jest wymagane prowadzenie oddzielnych przewodów zasilających wyłącznik.
Sygnalizator umożliwia także liniowe narastanie głośności. W zależności od nastawy potencjometru, czas rampy zawiera się w przedziale od 0 do 25,6 s.
Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik czteropozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.
W każdej sieci może być tylko jeden sygnalizator „master”, który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory ustawia się w tryb „slave”. Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.
Opis wyprowadzeń, schemat podłączenia
Nr pozycji | Nazwa | Funkcja | |
1 | M/S | Wybór trybu pracy master/slave | |
2 | S0 | Wybór wzoru dźwięku | |
3 | S1 | Wybór wzoru dźwięku | |
4 | VR | Włączenie/wyłączenie opcji stopniowego narastania głośności |
VR | ON – Opcja włączona | OFF – Opcja wyłączona |
M/S | ON – Tryb Master | OFF – Tryb Slave |
S0 | S1 | Wzór dźwięku |
OFF | OFF | DIN 33 404 |
OFF | ON | Sygnał policji |
ON | OFF | ISO 8201 |
ON | ON | Sygnał straży pożarnej |
