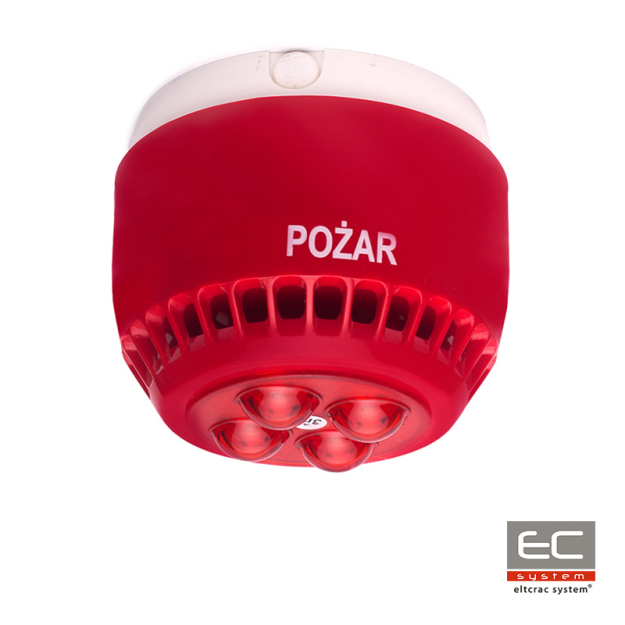

SA-K7N - Sygnalizator akustyczno-optyczny z zespołem diod LED - W2

Kod:
SA-K7N/3M
Dostępność:
Dostępny na zamówienie
Producent:
W2

SA-K7N - Sygnalizator akustyczno-optyczny z zespołem diod LED - W2




SA-K7N sygnalizuje wystąpienie zagrożenia pożarowego przy pomocy sygnału akustycznego i optycznego wewnątrz budynków. Może służyć również do innych celów zgodnie z typami sygnałów, np. sygnał techniczny służący do alarmowania o złym stanie urządzenia. Urządzenie posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. Na górze obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SA-K7N posiadają w swojej pokrywie złącze zasilające, złącze wyłącznika WSD-1 oraz sześciopozycyjny mikroprzełącznik, za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora – „master” lub „slave”, ja także również sygnału dźwiękowego.


SA-K7N dostępny jest w trzech wersjach: 9m, 6m oraz 3m.
W zależności od wersji, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx). Sygnalizator spełnia wymagania norm EN 54-23:2010, EN 54-3:2001+A1:2002+A2:2006. Urządzenie pozwala na tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja części akustycznej oraz optycznej z wykorzystaniem dodatkowej linii). Cześć akustyczna sygnalizatora umożliwia regulację głośności oraz wykorzystanie opcji liniowego narastania głośności (od około 70 dB do >100 dB @ 1 m). Regulacja głośności dokuje się przy pomocy potencjometru, który zlokalizowany jest w pokrywie sygnalizatora. Opcję stopniowego narastania głośności można uaktywnić poprzez przestawienie odpowiedniej pozycji mikroprzełącznika.




Po podłączeniu napięcia zasilania sygnalizator generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s oraz sygnał akustyczny, zgodny z bieżącymi nastawami. Częstotliwość generowanego sygnału optycznego wynosi 0,56 Hz. Światło generują diody LED mocy umieszczone w obudowie (kloszu), które tworzą układ optyczny.



Sygnalizatory serii SA-K7N powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecany model PIP-3AN). Puszkę montuje się do podłoża lub ściany, która również posiada wymaganą odporność ogniową. Gdy ze względów estetycznych sygnalizatora nie możne umieścić bezpośrednio na puszcze PIP-3AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej. Należy pamiętać, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym (np. sytuacja, w której puszka PIP-3AN przymocowana jest do sufitu o odporności E90, natomiast sygnalizator SA-K7N zamontowany jest na suficie podwieszanym). W przypadku nie korzystania z opcji synchronizacji sygnalizatorów serii SA-K7N możliwy jest również montaż poprzez puszkę instalacyjną PIP-1AN, z zachowaniem powyższych informacji dotyczących sposobu montowania.





Tworzenie sieci sygnalizatorów pracujących synchronicznie

SA-K7N pozwala naq tworzenie sieci sygnalizatorów pracujących synchronicznie. Synchronizacja sygnalizatorów odbywa się z wykorzystaniem dodatkowej linii (zacisk S sygnalizatora). Podczas tworzenia sieci pracujących synchronicznie, należy pamiętać o prawidłowej konfiguracji trybu pracy sygnalizatorów. W sieci może być tylko jeden master, pozostałe sygnalizatory muszą pracować w trybie slave.

W przypadku wspódziałania z wyłącznikiem WSD-1, wyłącznik dołączony do sygnalizatora „slave” powoduje wyłączenie pojedynczego sygnalizatora. Podłączenie WSD-1 do sygnalizatora „master” skutkuje wyłączeniem całej sieci sygnalizatorów. Wyłącznik podłączany jest bezpośrednio do sygnalizatora, nie jest wymagane prowadzenie oddzielnych przewodów zasilających wyłącznik.

Sygnalizator umożliwia także liniowe narastanie głośności. W zależności od nastawy potencjometru, czas rampy zawiera się w przedziale od 0 do 25,6 s.

Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik czteropozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.

W każdej sieci może być tylko jeden sygnalizator „master”, który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory ustawia się w tryb „slave”. Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.







Schemat synchronizacji SA-K5N








Typ sygnalizatora akustyczno-optyczny
Napięcie zasilania 16 – 32,5 V DC
Pobór prądu w stanie spoczynku 0 mA
Pobór prądu w stanie alarmowania SA-K7N/3m <75 mA
SA-K7N/6m <75 mA
SA-K7N/9m <110 mA
Pobór mocy w stanie alarmowania SA-K7N/3m <1,8 W
SA-K7N/6m <1,8 W
SA-K7N/9m <2,64 W
Natężenie dźwięku w odległości 1 m >100 dB
Rodzaj środowiska pracy Typ A
Zakres temperatury pracy -10°C ÷ +55°C
Stopień ochrony zapewniony przez obudowę IP33
Rodzaj przewodu linii dozorowej/sygnałowej/zasilania Zgodnie z przepisami, gwarantowany przekrój zgodnie z EN 54-23 od 0,28 mm² do 1,5 mm² włącznie
Max. przekrój przewodu 2,5 mm²
Barwa emitowanego światła Wg świadectwa dopuszczenia: czerwonaWg normy EN 54-23:2010 biała lub czerwona
Liczba błysków na minutę 33,6 błysków na minutę
Czas pojedynczego rozbłysku SA-K7N/3m  tb=0,15 s
SA-K7N/6m  tb=0,15 s
SA-K7N/9m  tb=0,19 s
Kategoria urządzenia Kategoria O
Masa SA-K7N/3m, SA-K7N/6m ~300 g
SA-K7N/9m ~350 g
Wymiary Ø 115×100 mm
Współpracująca puszka instalacyjna PIP-1AN, PIP-3AN (opcja synchronizacji)
