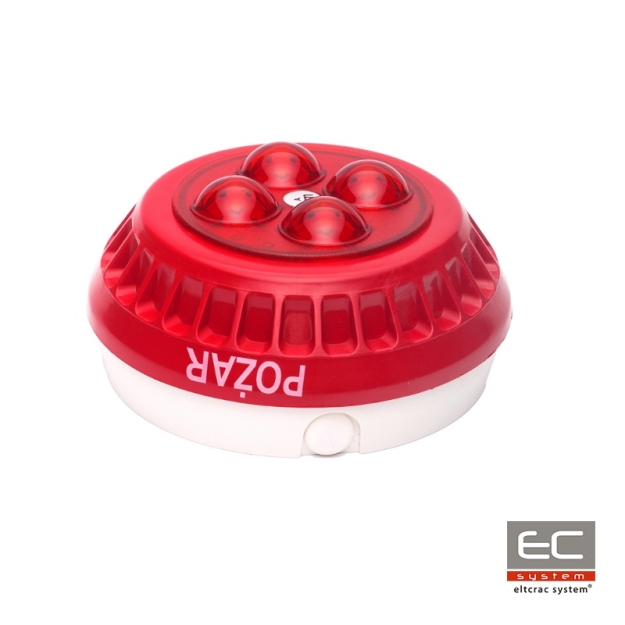

SO-Pd13/s - Sygnalizator optyczny z zespołem diod LED, synchronizacja - W2
SO-Pd13 - Sygnalizator optyczny z zespołem diod LED, synchronizacja - W2
SO-Pd13 sygnalizuje wystąpienie zagrożenia pożarowego przy pomocy sygnału optycznego wewnątrz budynków. Urządzenie posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. Na górze obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SO-Pd13 posiadają w swojej pokrywie złącze zasilające oraz czteropozycyjny mikroprzełącznik za pomocą którego możliwe jest wybranie trybu pracy sygnalizatora oraz czasu opóźnienia względem sygnalizatora „master”.
SO-Pd13 dostępny jest w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx). Sygnalizator spełnia wymagania normy EN 54-23:2010. Urządzenie pozwala na tworzenie sieci sygnalizatorów pracujących synchronicznie (synchronizacja z wykorzystaniem linii zasilającej) lub z nastawionym opóźnieniem względem sygnalizatora master (od 0 s do 0,7 s).
Po podłączeniu napięcia zasilania sygnalizator generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s. Częstotliwość generowanego sygnału optycznego wynosi 0,56 Hz. Światło generują diody LED mocy umieszczone w obudowie (kloszu), które tworzą układ optyczny.
Sygnalizatory serii SO-Pd13 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecany model PIP-1AN). Puszkę montuje się do podłoża lub ściany, która również posiada wymaganą odporność ogniową. Gdy ze względów estetycznych sygnalizatora nie możne umieścić bezpośrednio na puszcze PIP-1AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej. Należy pamiętać, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym (np. sytuacja, w której puszka PIP-1AN przymocowana jest do sufitu o odporności E90, natomiast sygnalizator SO-Pd13 zamontowany jest na suficie podwieszanym).

Tworzenie sieci sygnalizatorów pracujących synchronicznie
SO-Pd13 pozwala naq tworzenie sieci sygnalizatorów pracujących synchronicznie lub z efektem fali. W przypadku pracy sygnalizatorów w sieci, sygnalizator „master” wysyła impulsy synchronizacyjne po linii zasilającej. Podczas budowania sieci, sygnalizatory należy podłączyć do źródła zasilania poprzez filtr synchronizacyjny FS-1.
Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik czteropozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.
W każdej sieci może być tylko jeden sygnalizator „master”, który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory ustawia się w tryb „slave”. Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.
| Typ sygnalizatora | optyczny |
| Napięcie zasilania | 16 – 32,5 V DC |
| Pobór prądu w stanie spoczynku | 0 mA |
| Pobór prądu w stanie alarmowania | SO-Pd13/3m/s <38 mA SO-Pd13/6m/s <38 mA SO-Pd13/9m/s <85 mA  |
| Pobór mocy w stanie alarmowania | SO-Pd13/3m/s <0,91 W SO-Pd13/6m/s <0,91 W SO-Pd13/9m/s <2 W  |
| Rodzaj środowiska pracy | Typ A |
| Zakres temperatury pracy | -10°C ÷ +55°C |
| Stopień ochrony zapewniony przez obudowę | IP54 |
| Rodzaj przewodu linii dozorowej/sygnałowej/zasilania | Zgodnie z przepisami, gwarantowany przekrój zgodnie z EN 54-23 od 0,28 mm² do 1,5 mm² włącznie |
| Max. przekrój przewodu | 2,5 mm² |
| Barwa emitowanego światła | Wg świadectwa dopuszczenia: czerwonaWg normy EN 54-23:2010 biała lub czerwona |
| Liczba błysków na minutę | 33,6 błysków na minutę |
| Czas pojedynczego rozbłysku | SO-Pd13/3m/s  tb=0,15 s SO-Pd13/6m/s tb=0,15 s SO-Pd13/9m/s tb=0,15 s  |
| Kategoria urządzenia | Kategoria O |
| Masa | SO-Pd13/3m/s ~180 g SO-Pd13/6m/s ~180 g SO-Pd13/9m/s ~220 g  |
| Wymiary | SO-Pd13/3m/s Ø 115×53 mm SO-Pd13/6m/s Ø 115×53 mm SO-Pd13/9m/s Ø 115×68 mm  |
| Współpracująca puszka instalacyjna | PIP-1AN |
