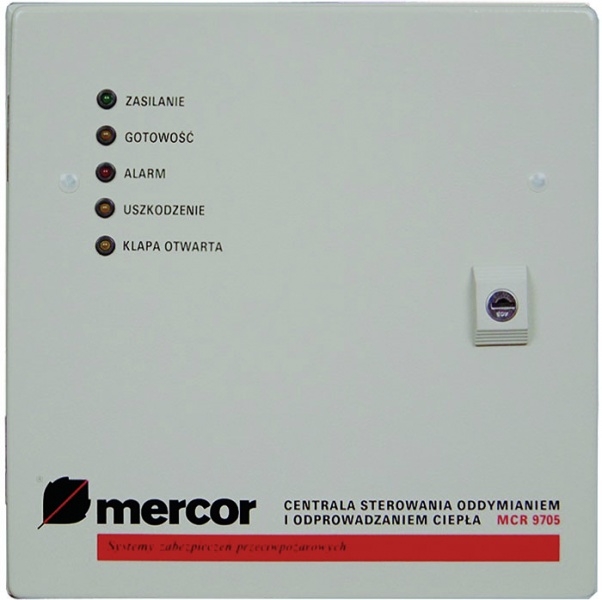

MCR 9705 5A-40A - Centrala sterująca oddymianiem i napowietrzaniem - Mercor

Kod:
20842
Producent:
Mercor

Charakterystyka


- pokazuje stan centrali przy pomocy diod na płycie czołowej
- współpracuje z RPO-1, co umożliwia zdalną obsługę centrali
- przekazuje informacje o:
   - alarmowym uruchomieniu centrali (na przycisku RPO-1)
   - uszkodzeniu i zaniku napięcia (na przycisku RPO-1)
   - otwarciu klap

- kontrola stanu gotowości wszystkich urządzeń systemu oddymiania podłączonych do centrali i prezentacji uszkodzeń na panelu wewnątrz centrali
- ręcznego otwarcia urządzeń w celu wentylacji obiektu bez wywołania stanu alarmowego
- automatycznego zamknięcia urządzeń do wentylacji w przypadku silnego siatru lub opadów deszczu (pod warunkiem zastosowania centrali pogodowej mcr P054 z czujnikiem wiatr-deszcz)
- steruje systemem oddymiania grawitacyjnego i napowietrzaniem
- zasilana napięciem 230V~, dostarcza napięcie 24V- do pozostałych urządzeń oddymiania
- wyposażona jest w akumulatory, które utrzymują centralę w stanie czuwania po zaniku napięcia przez 72h
- konstrukcja modułowa pozwala na konfigurowanie rozbudowanych systemów
- obudowa do montażu natynkowego IP54-  przycisk kasowania alarmu wewnątrz centrali-  diody sygnalizujące:
   -  zasilanie
   -  stan gotowości
   -  stan alarmu
   -  uszkodzenie
   -  stan "klapy otwarte"

Parametry mcr 9705-5A mcr 9705-10A mcr 9705-20A mcr 9705-30A mcr 9705-40A
Napięcie zasilania 230V~, 50Hz 230V~, 50Hz 230V~, 50Hz 230V~, 50Hz 230V~, 50Hz
Max. Pobór mocy z sieci 150VA 300VA 600VA 900VA 1200VA
Rezerwowe źródło zasilania 2 x (12V, 3Ah) 4 x (12V, 3Ah) 8 x (12V, 3Ah) 12 x (12V, 3Ah) 16 x (12V, 3Ah)
Liczba linii i grup 1 do 2 do 4 do 6 do 8
Obciążalność wyjścia prądowego 5A 10A (2x5A) 20A (4 x 5A) 30A (6 x 5A) 40A (8 x 5A)
Zakres temperatury pracy -5° ÷ 50° -5° ÷ 50° -5° ÷ 50° -5° ÷ 50° -5° ÷ 50°
Stopień ochrony IP 54 IP 54 IP 54 IP 54 IP 54
Wymiary obudowy [mm] 300 x 300 x 150 400 x 400 x 200 600 x 600 x 200 800 x 600 x 300 1000 x 600 400



Opis


Centrala mcr 9705 została zaprojektowana z myślą o sterowaniu urządzeniami oddymiającymi (klapy oddymiające, okna oddymiające, kurtyny dymowe) w elektrycznym systemie sterowania.
Centrala sterująca mcr 9705 uruchamia urządzenia oddymiające w sposób:
-  automatyczny, po otrzymianiu sygnału alarmu z optycznych czujek dymu (lub czujek terminczych)
-  ręczny, poprzez użycie ręcznego przycisku oddymiania RPO-1
-  automatyczny - sygnał alarmu przesyłany jest z innego systemu sterującego np. SSP
