MTX miniaturowy nadajnik dwukanałowy ELMES

Elmes MTX to miniaturowy, dwukanałowy nadajnik radiowy na pasmo 433,92MHz, który współpracuje z dowolnym odbiornikiem Elmes. Jego zasięg działania w otwartej przestrzeni wynosi maksymalnie 100 metrów. Działanie nadajnika jest podobne do pilota Elmes DWB100H. Różnica polega na zastosowaniu wyprowadzeń przewodowych zamiast przycisków-włączników. Wyzwolenie transmisji w jednym z kanałów następuje po zwarciu odpowiedniej pary przewodów. Dla zapewnienia niezawodności działania przy bardzo krótkim pobudzeniu, transmisja jest przedłużana o 1 sekundę.

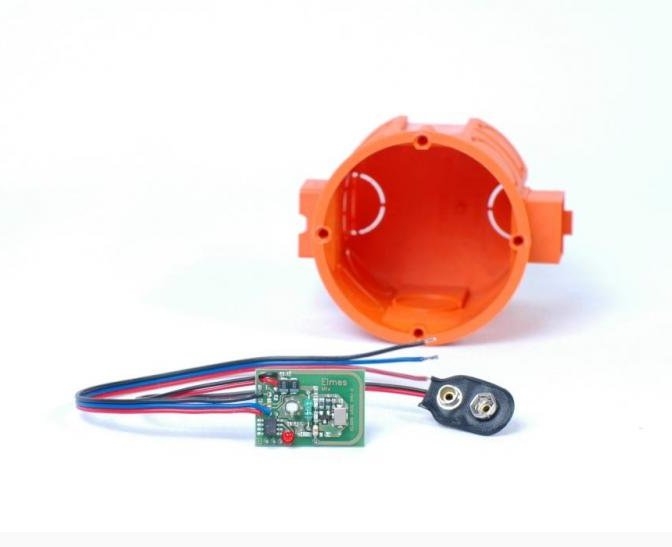

Nadajnik zasilany jest z alkalicznej baterii 9V, lecz może być również zasilany napięciem stałym 12V. Oferowany jest w postaci płytki drukowanej z wyprowadzonymi przewodami sterującymi o długości 200mm i klipsem dla baterii 9V. Niewielkie rozmiary nadajnika oraz stopka instalacyjna umożliwiają szybką i prostą instalację, na przykład pod podwójnym wyłącznikiem dzwonkowym, w elektrycznej, podtynkowej puszce instalacyjnej. W takim zastosowaniu nadajnik umożliwia bezprzewodowe sterowanie np. roletami lub bramą na odległość 10-15 metrów przy współpracy ze sterownikami serii ST... produkcji Elmes Electronic. Nadajnik można też stosować w dowolnej innej aplikacji zdalnego sterowania.



Nadajnik należy chronić od wilgoci i ładunków elektrostatycznych.
Instalowanie nadajnika w puszkach metalowych, w sąsiedztwie ekranów metalowych, przewodów zakłócających, itp., może znacznie ograniczyć zasięg działania nadajnika.


W skład zestawu wchodzą: płytka nadajnika MTX, stopka instalacyjna, instrukcja obsługi.


Specyfikacja:
-pasmo radiowe 433.92MHz (+/- 100kHz), moc promieniowana <5mW;
-system kodowania zmiennego KEELOQ®;
-zasilanie baterią 9V lub napięciem stałym 9..12V (I=20mA przy nadawaniu;
-sposób wyzwalania:
       -zwarcie styków 1 i 3 (kanał pierwszy) lub 2 i 3 (kanał drugi),
       -podanie napięcia z zakresu od Vcc -3V do Vcc na wejście 1 lub 2,
-zakres temperatur pracy: od - 20*C do +45*C;
-wymiary płytki nadajnika 22 x 31mm;
-deklaracja CE producenta.
