Puszka instalacyjna PIP-1AN to urządzenie stosowane w systemach sygnalizacji pożaru. Przeznaczone jest do podłączenia sygnalizatorów np. SA-K5, SA-K5N, SA-K6, SA-K7, SA-K7N, SO-Pd13 oraz sygnalizatorów innych typów, a także głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Urządzenie ma za zadanie zagwarantować ciągłości linii sygnałowej po spaleniu się sygnalizatora oraz nie dopuścić do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

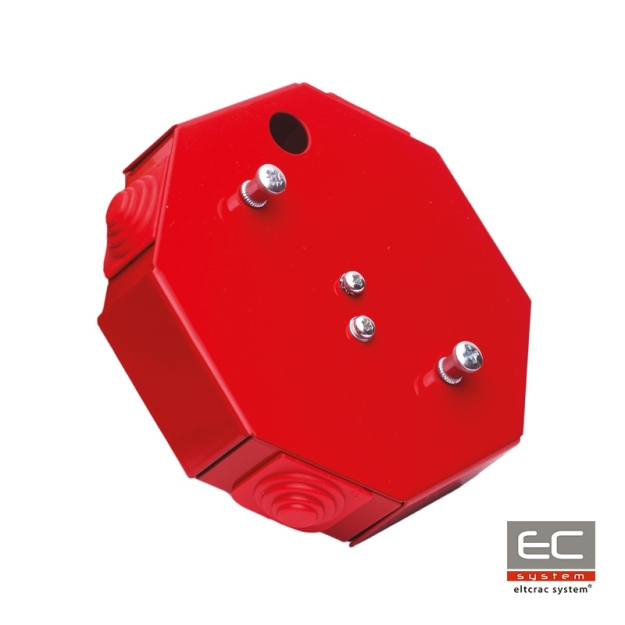

PIP-1AN zbudowana jest z pokrytej czerwoną farbą proszkową blachy. Posiada kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Dodatkowo jest wyposażona w trzy rodzaje zacisków: do podłączenia wejścia linii sygnałowej, do podłączenia wyjścia linii sygnałowej, oraz do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Urządzenie charakteryzuje się przelotowym prostym i kątowym (90˚) sposobem prowadzenia linii sygnalizacyjnej dzięki której istnieje możliwość poprowadzenia do dwóch przewodów ze ściany.

Model PIP-1AN wyposażony jest w bezpiecznik 0,375A. Występuje również wersja „rozgałęźna” (PIP-1AN/ROZGAŁĘŹNA), która w budowie oraz możliwościach podłączeniowych jest identyczna z puszką PIP-1AN, różni się jedynie brakiem bezpiecznika.

Cechy PIP-1AN:

• posiadają KRAJOWY CERTYFIKAT STAŁOŚCI WŁAŚCIWOŚCI UŻYTKOWYCH oraz KRAJOWĄ OCENĘ TECHNICZNĄ CNBOP-PIB,
• możliwość zastosowania przewodów o większym przekroju,
• nowe typoszeregi,
• nowa konstrukcja,
• ułatwiony montaż:
• brak docisków (trzymaczy) kabla
• wyrównanie wysokości „wejścia kabla” z zaciskiem kostki ceramicznej
• przepusty kablowe wsuwane od góry
• nowa konstrukcja przepustów – proste ścięcie ścinaki dopasowuje otwór przepustu do średnicy wprowadzanego przewodu

Schemat połączeń PIP-1AN
