PIP-2AN - Rozgałęźna puszka instalacyjna ppoż. prostokątna - W2
PIP-2AN/ROZGAŁĘŹNA Puszka instalacyjna przeciwpożarowa- W2
Puszka instalacyjna PIP2ANROZGAŁĘŹNA przeznaczona jest do podłączenia sygnalizatorów np. typu SA-K5, SA-K6, SA-K7 oraz sygnalizatorów innych typów, jak i głośników systemów rozgłaszania przewodowego (DSO), klap dymnych itd. Zadaniem puszki jest zapewnienie ciągłości linii sygnałowej po spaleniu się sygnalizatora i niedopuszczenie do wyeliminowania z działania sygnalizatorów znajdujących się poza strefą pożaru.

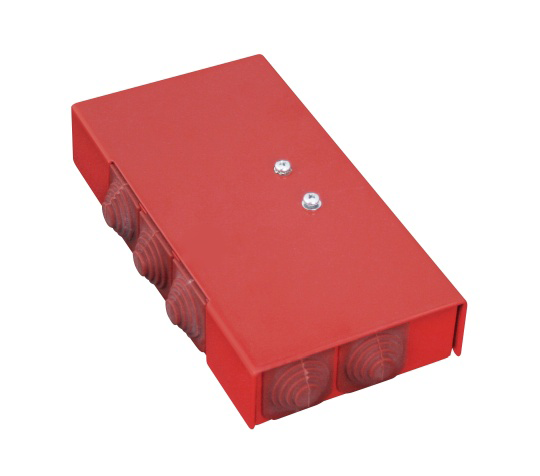

Puszka instalacyjna do systemów pożarowych PIP 2AN ROZGAŁĘŹNA wykonana jest z blachy ocynkowanej pokrytej czerwoną farbą proszkową. Zawiera ona kostki ceramiczne wraz z bezpiecznikiem przeciążeniowym jednorazowego zadziałania. Puszka posiada osobne zaciski do podłączenia wejścia linii sygnałowej, osobne do podłączenia wyjścia linii sygnałowej oraz osobne do podłączenia sygnalizatora lub innego urządzenia poprzez bezpiecznik. Puszka posiada dwa otwory do mocowania jej przy pomocy metalowych kołków do sufitu lub ściany.
Puszka PIP-2AN/ROZGAŁĘŹNA charakteryzuje się przelotowym prostym sposobem prowadzenia linii sygnalizacyjnej. Schematy przedstawiają możliwości podłączenia przewodów za pomocą puszki instalacyjnej PIP 2 AN/ROZGAŁĘŹNA. Firma W2 do sygnalizatorów serii SA-K produkuje puszki PIP-2AN/ROZGAŁĘŹNA z bezpiecznikiem 0,375A. W zamówieniu klient określa typ i wartość bezpiecznika odpowiedniego dla urządzenia podłączonego przez omawianą puszkę typu PIP. W przypadku braku puszek ze wskazanym bezpiecznikiem na stanie, firma W2 zastrzega sobie prawo do wydłużenia czasu realizacji zamówienia.
Puszka PIP-2AN/ROZGAŁĘŹNA występuje również w wersjach:
Rozgałęźna:
- PIP-2AN/ROZGAŁĘŹNA/4mm2
Rozgałęźna 3 żyły:
- PIP-2A/ROZGAŁĘŹNA/3 ŻYŁY/4mm2
- PIP-2A/ROZGAŁĘŹNA/3ŻYŁY/6mm2
Schemat połączeń PIP-2AN/Przelotowa/6x4mm²
Schemat połączeń PIP-2AN/Przelotowa/ 9x6mm²
