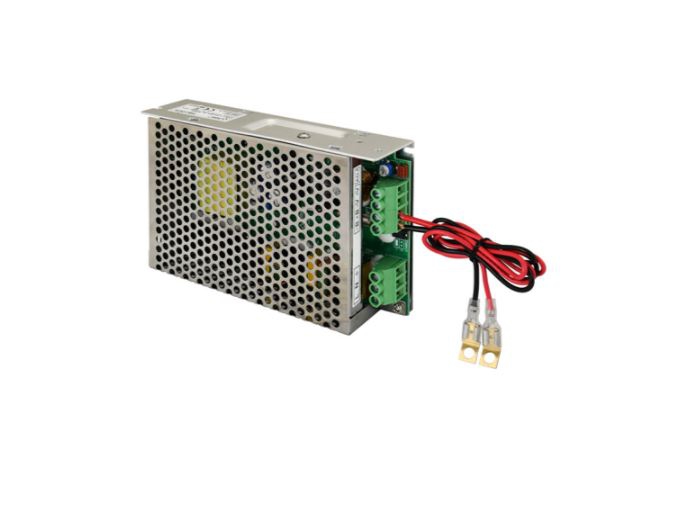

PSB-12V7A - Zasilacz buforowy, impulsowy PSB 13,8/7A do zabudowy - PULSAR

Kod:
14579MR
Cena netto:
Cena brutto:
125,00 zł 153,75 zł
Wysyłka już od 13,53 zł
 Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
Pulsar

Zasilacz buforowy, impulsowy PSB-12V7A do CCTV - PULSAR



Zasilacz buforowy, impulsowy PSB-12V7A jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego, nieprzerwanego napięcia o wartości 12V DC (+/-15%). Napięcie U=13,8V DC dostarczane jest przez urządzenie o wydajności prądowej:

Prąd wyjściowy 6A+ 1A ładowanie akumulatora

Prąd wyjściowy 5A+ 2A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 7A



Ewentualny zanik napięcia sieciowego powoduje natychmiastowe przełączenie na zasilanie z akumulatora. Produkt został wyposażony w zabezpieczenie przeciążeniowe, przeciwzwarciowe, przepięciowe, a także nadnapięciowe.







Parametry techniczne:

  • Zasilanie: ~ 200 – 240 V; 1 A; 50/60 Hz
  • Moc zasilacza: 97W max.
  • Sprawność: 87%
  • Napięcie wyjściowe:
    • 11V ÷ 13,8VDC – praca buforowa
    • 9,5V ÷13,8V DC – praca bateryjna
  • Prąd wyjściowy:
    • tAMB<30°C:
      • 6A + 1A ładowanie akumulatora
      • 5A + 2A ładowanie akumulatora
    • tAMB=40°C:
      • 4,9A + 1A ładowanie akumulatora
      • 3,9A + 2A ładowanie akumulatora
  • Zakres regulacji napięcia wyjściowego: 13,5 – 14,4 V DC
  • Napięcie tętnienia: 100mV p-p max.
  • Prąd ładowania akumulatora: 1A lub 2A max.
  • Zabezpieczenie: OLP, OVP, SCP, UVP
  • Optyczna sygnalizacja pracy: Diody LED
  • Wymiary: 159 x 98 x42 [±2mm]
  • Waga netto/brutto: 0,41/0,45 kg
  • Dodatkowe akcesoria: Przewody akumulatorowe 6,3F – 45cm, nasuwki kątowe ML062












Specyfikacja techniczna:



PSB-12V7A
Ogólne
Zasilanie ~ 200 – 240 V; 1 A; 50/60 Hz
Prąd rozruchowy 40 A
Moc zasilacza 97W max.
Sprawność 87%
Napięcie wyjściowe 11V ÷ 13,8V DC – praca buforowa
9,5V ÷13,8V DC – praca bateryjna
Prąd wyjściowy  7A + 1A / 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 13.5V ÷ 14.4V DC
Napięcie tętnienia 100mV p-p max.
Prąd ładowania akumulatora 1A lub 2A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne, automatyczny powrót
Zabezpieczenie przeciążeniowe OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy F8 A
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >19V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED

LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza

LED CHARGE – ładowanie akumulatora
Dodatkowe akcesoria Przewody akumulatorowe 6,3F – 45cm, nasuwki kątowe ML062 (otwór 5,2mm)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza I/O PCB: 0,5 – 2,5 mm (AWG 26 – 12)
wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
Wymiary 159 x 98 x 42 [±2mm]
Waga netto/brutto 0,41kg / 0,45kg



PSB-12V7A
Ogólne
Zasilanie ~ 200 – 240 V; 1 A; 50/60 Hz
Prąd rozruchowy 40 A
Moc zasilacza 97W max.
Sprawność 87%
Napięcie wyjściowe 11V ÷ 13,8V DC – praca buforowa
9,5V ÷13,8V DC – praca bateryjna
Prąd wyjściowy  7A + 1A / 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego 13.5V ÷ 14.4V DC
Napięcie tętnienia 100mV p-p max.
Prąd ładowania akumulatora 1A lub 2A max.
Zabezpieczenie przeciwzwarciowe SCP Elektroniczne, automatyczny powrót
Zabezpieczenie przeciążeniowe OLP 105-150% mocy zasilacza, automatyczny powrót
Zabezpieczenie w obwodzie akumulatora OLP Bezpiecznik topikowy F8 A
Zabezpieczenie przepięciowe Warystory
Zabezpieczenie nadnapięciowe OVP >19V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP U<9,5V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED

LED AC- obecność napięcia AC
LED DC- obecność napięcia na wyjściu zasilacza

LED CHARGE – ładowanie akumulatora
Dodatkowe akcesoria Przewody akumulatorowe 6,3F – 45cm, nasuwki kątowe ML062 (otwór 5,2mm)
Warunki pracy II klasa środowiskowa, temperatura: -10 oC÷40oC
wilgotność względna 20%...90%, bez kondensacji
Klasa ochronności PN-EN 60950-1:2007
 I (pierwsza) - wymaga przewodu ochronnego
Złącza I/O PCB: 0,5 – 2,5 mm (AWG 26 – 12)
wyjście sygnalizacji optycznej: gniazdo micromatch 4-pin
Wymiary 159 x 98 x 42 [±2mm]
Waga netto/brutto 0,41kg / 0,45kg
