PSDC05125T - Zasilacz impulsowy PSDC 12V/5A/5x1A/TOPIC do CCTV - PULSAR
Kod:
12767
Kod producenta:
5901643192334
Producent:
Pulsar
Produkt wycofany z oferty producenta
Zasilacz impulsowy PSDC05125T do CCTV - PULSAR

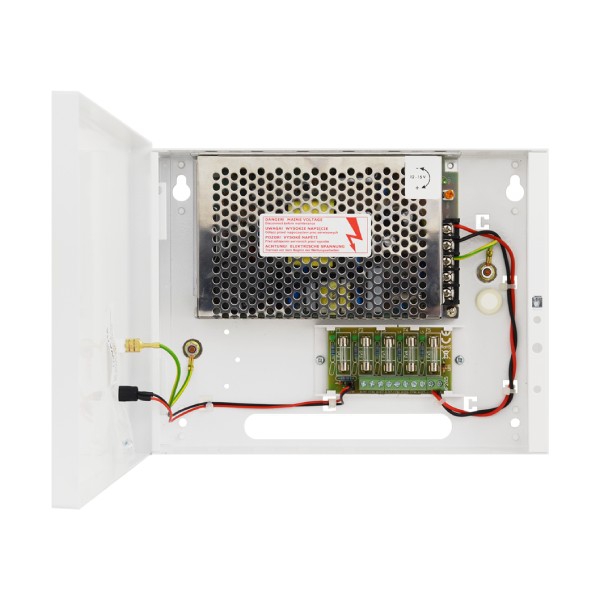

Zasilacz stabilizowany PSDC05125T jest przeznaczony do zasilania CCTV, a także innych urządzeń, które wymagają stabilizowanego napięcia o wartości 12V DC. Napięcie wyjściowe regulowane jest potencjometrem w zakresie 12V÷15V DC. Zasilacz umieszczony jest w obudowie metalowej z panelem sygnalizacyjnym. Urządzenie posiada 5 wyjść zabezpieczonych niezależnie bezpiecznikami topikowymi. Awaria (np. zwarcie) w obwodzie wyjścia spowoduje przepalenie bezpiecznika topikowego i odłączenie obwodu od zasilania DC.
Parametry techniczne:
- Zasilanie: 85 ÷ 264 V AC
- Pobór prądu: 0,6A@230VAC max.
- Moc zasilacza: 60W max.
- Sprawność: 80%
- Napięcie wyjściowe: 12 V DC
- Prąd wyjściowy: 5x 1A (Σ I = 5A) max. @12V
- Zakres regulacji napięcia wyjściowego: 12,0 V÷ 15,0 V DC
- Napięcie tętnienia: 100mV p-p max.
- Zabezpieczenie: OLP, OVP, SCP
- Optyczna sygnalizacja pracy: Diody LED
- Obudowa: Blacha stalowa DC01 0,7mm, kolor RAL9003
- Wymiary: 230 x 176 x 59 (235 x 181 x 51+8) (WxHxD) [mm] (+/- 2)
- Waga netto/brutto: 1,30/1,45 kg
- Zamykanie: Wkręt walcowy: od czoła obudowy
Specyfikacja techniczna:
| PSDC05125T | |
|---|---|
| Ogólne | |
| Zasilanie | 85 ÷ 264V AC |
| Pobór prądu | 0,6A@230VAC max. |
| Moc zasilacza | 60W max. |
| Sprawność | 80% |
| Napięcie wyjściowe | 12V DC |
| Prąd wyjściowy | 5x 1A (Σ I = 5A) max. @12V |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 15V DC |
| Napięcie tętnienia | 100mV p-p max. |
| Zabezpieczenie przed zwarciem SCP | LISTWA LB5 5x F 1A (bezpiecznik topikowy) MODUŁ ZASILACZA 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przed przeciążeniem OLP | 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przepięciowe | Warystory |
| Zabezpieczenie nadnapięciowe OVP | >16V (przywracanie automatyczne) |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji |
| Obudowa | Blacha stalowa DC01 0,7mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy: od czoła obudowy |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Wymiary | W=230, H=177, D+D1=52+8 [+/- 2 mm] W1=234, H1=181 [+/- 2 mm] |
| Waga netto/brutto | 1,3/1,4 kg |
Specyfikacja techniczna: PSDC05125T
| PSDC05125T | |
|---|---|
| Ogólne | |
| Zasilanie | 85 ÷ 264V AC |
| Pobór prądu | 0,6A@230VAC max. |
| Moc zasilacza | 60W max. |
| Sprawność | 80% |
| Napięcie wyjściowe | 12V DC |
| Prąd wyjściowy | 5x 1A (Σ I = 5A) max. @12V |
| Zakres regulacji napięcia wyjściowego | 12V ÷ 15V DC |
| Napięcie tętnienia | 100mV p-p max. |
| Zabezpieczenie przed zwarciem SCP | LISTWA LB5 5x F 1A (bezpiecznik topikowy) MODUŁ ZASILACZA 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przed przeciążeniem OLP | 105% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu |
| Zabezpieczenie przepięciowe | Warystory |
| Zabezpieczenie nadnapięciowe OVP | >16V (przywracanie automatyczne) |
| Optyczna sygnalizacja pracy | Diody LED |
| Warunki pracy | II klasa środowiskowa, temperatura: -10 oC÷40oC wilgotność względna 20%...90%, bez kondensacji |
| Obudowa | Blacha stalowa DC01 0,7mm, kolor RAL9003 |
| Zamykanie | Wkręt walcowy: od czoła obudowy |
| Uwagi | Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne. |
| Wymiary | W=230, H=177, D+D1=52+8 [+/- 2 mm] W1=234, H1=181 [+/- 2 mm] |
| Waga netto/brutto | 1,3/1,4 kg |
