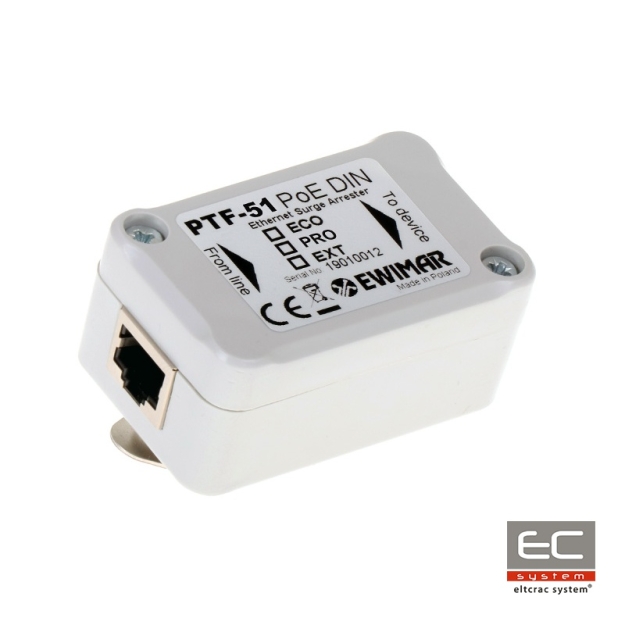

PTF-51-ECO/PoE/DIN - Ogranicznik przepięć sieci LAN montowany na szynę DIN serii ECO - EWIMAR
PTF-51-ECO/PoE/DIN to jednokanałowy ogranicznik przepięć serii Economical montowany na szynę DIN odpowiedzialny za zabezpieczenie m.in. kamer przemysłowych IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Ethernet. Urządzenie jest kompatybilne ze standardami 10Base-T i 100Base-T. Znakomite parametry transmisji danych uzyskane są dzięki zastosowaniu strojonych płyt PCB i precyzyjnemu prowadzeniu obwodów. Ogranicznik gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, której elementy znajdują się wewnątrz budynków. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-ECO/PoE/DIN chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Uziemienie ogranicznika odbywa się za pomocą szyny DIN. Do zamontowania urządzenia do szyny DIN należy wykorzystać metalowy uchwyt, w który PTF-51-ECO/PoE/DIN jest wyposażony.
Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51
Do pełnego zabezpieczenia jednego toru LAN, należy wykorzystać dwa identyczne urządzenia, montowane na dwóch końcach i zadbać o ich prawidłowe uziemienie. W przypadku zabezpieczenia wielu obwodów, zaleca się zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych zabezpieczeń po stronie urządzeń końcowych.
Kompletna ochrona przepięciowa 16-punktowej sieci LAN
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 1 |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 100A |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 1 (hybrydowy) |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 100A |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,23W @48VDC IEEE 802.3af, opcja B: 0,13W @48VDC IEEE 802.3at, opcja A: 0,68W @54VDC IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary | 65 x 30 x 40 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż na szynie DIN |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
