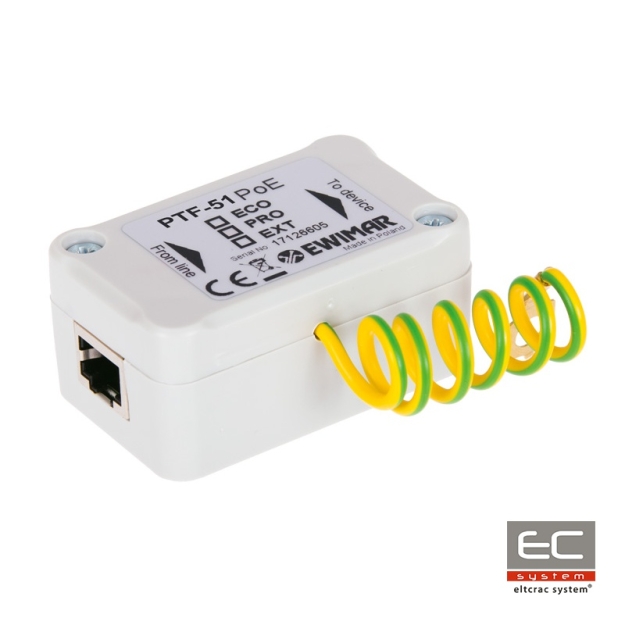

PTF-51-ECO/PoE - Ogranicznik przepięć sieci LAN serii ECO - EWIMAR




PTF-51-ECO/PoE to jednokanałowy ogranicznik przepięć odpowiedzialny za zabezpieczenie m.in. kamer przemysłowych IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Ethernet.  Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T i 1000Base-T. Znakomite parametry transmisji danych uzyskane są dzięki zastosowaniu strojonych płyt PCB i precyzyjnemu prowadzeniu obwodów. Ogranicznik gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, której elementy znajdują się wewnątrz budynków. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-ECO/PoE chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Może pracować jako urządzenie wolnostojące lub zostać przykręcone do ściany z uziemieniem podłączanym za pomocą przewodu.





Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51
Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51







Do pełnego zabezpieczenia jednego toru LAN, należy wykorzystać dwa identyczne urządzenia, montowane na dwóch końcach i zadbać o ich prawidłowe uziemienie. W przypadku zabezpieczenia wielu obwodów, zaleca się zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych zabezpieczeń po stronie urządzeń końcowych.





Kompletna ochrona przepięciowa 16-punktowej sieci LAN

Kompletna ochrona przepięciowa 16-punktowej sieci LAN







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 1
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 100A
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A (2kA po zadziałaniu MOSFET)
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 1 (hybrydowy)
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP  93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp  100A
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC

IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC

IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Wewnątrz
Sposób montażu Obudowa wolnostojąca / montowana na ścianie
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
