1-kanałowe zabezpieczenie przeciwprzepięciowe serii ENG do systemów IP z ochroną PoE w obudowie miniaturowej

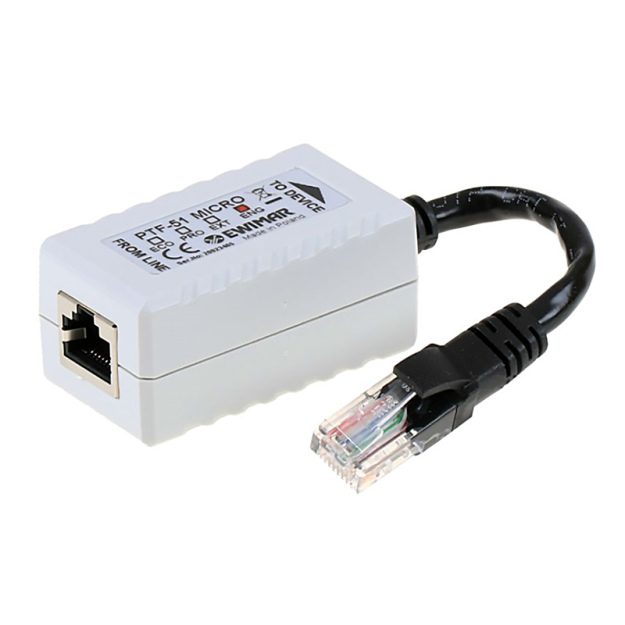

PTF-51-ENG/PoE/Micro jest nowoczesnym miniaturowowym ogranicznikiem przeciwprzepięciowym, wykorzystujący rozwiązanie Extreme No Ground. Dedykowany do ochrony sieci LAN, w których występuje kłopot z doprowadzeniem linii uziemiającej PE do poszczególnych kamer lub innych urządzeń końcowych LAN. Zabezpieczenie może być także zastosowane do ochrony kamer zewnętrznych, jednak w tym przypadku ochrona będzie ograniczona tylko do eliminacji niedużego impulsu elektromagnetycznego, zaindukowanego w przewodzie LAN. Technologia MOSFET gwarantuje 3-krotnie skuteczniejsze usuwanie powstających przepięć wewnątrz linii transmisyjnych co przyczynia się do mniejszej podatności urządzenia na uszkodzenia w wyniku długotrwałych prądów udarowych.

Urządzenie współpracuje z sieciami LAN 10-BaseT oraz 100-BaseT, opartymi na przewodach UTP 5 lub 6 kategorii. Niewielkie wymiary oraz wbudowany przewód z wtykiem RJ45, pozwalają na proste i szybkie podłączenie. Idealnie nadaje się do ochrony kamer przemysłowych IP, wyposażonych w oryginalne podstawy ukrywające akcesoria i wszelkie połączenia. PTF-51-ENG/PoE/Micro gwarantuje ochronę przed skutkami przepięć oraz wyładowań atmosferycznych, a także aktami wandalizmu (działanie paralizatorów).

Do uzyskania pełnej skuteczności ogranicznika serii ENG, konieczne jest zastosowanie ogranicznika minimum serii PRO po drugiej stronie przewodu (w wersji 1-kanałowej lub wielokanałowej) i zapewnienie mu odpowiedniego uziemienia.









Przykłady prawidłowych instalacji bez stosowania uziemienia po stronie kamer









Specyfikacja techniczna

PTF-51-ENG/PoE/Micro
Linia danych
Ilość kanałów LAN
1
Obsługiwane standardy Ethernet
10Base-T, 100Base-T
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 600A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Element odsprzęgający
Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP C3
93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
600A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ogólne
Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu Wolnostojący
Szczelność obudowy IP54
Temperatura pracy -30ºC do 60ºC
Wymiary 56 x 31 x 27.5 mm - obudowa



Specyfikacja techniczna: PTF-51-ENG/PoE/Micro

PTF-51-ENG/PoE/Micro
Linia danych
Ilość kanałów LAN
1
Obsługiwane standardy Ethernet
10Base-T, 100Base-T
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V (po zadziałaniu MOSFET)
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 600A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Element odsprzęgający
Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP C3
93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3
600A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Ogólne
Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu Wolnostojący
Szczelność obudowy IP54
Temperatura pracy -30ºC do 60ºC
Wymiary 56 x 31 x 27.5 mm - obudowa
