PTF-51-EXT/PoE/DIN - Ogranicznik przepięć sieci LAN/Ethernet montowany na szynę DIN - EWIMAR

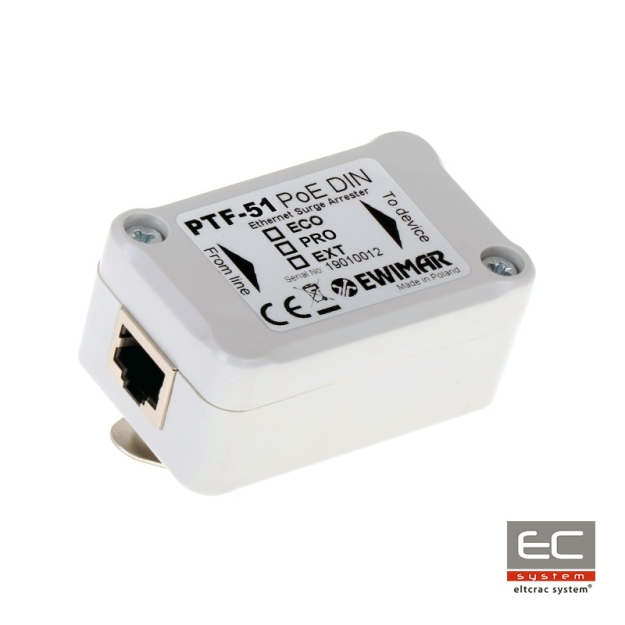

PTF-51-EXT/PoE/DIN to jednokanałowy ogranicznik przepięć montowany na szynę DIN odpowiedzialny za zabezpieczenie m.in. kamer przemysłowych IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Ethernet. Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Znakomite parametry transmisji danych uzyskane są dzięki zastosowaniu strojonych płyt PCB i precyzyjnemu prowadzeniu obwodów. Ogranicznik zawiera bezpośrednie odprowadzenie do ziemi dużych ładunków udarowych indywidualnie z każdej żyły przewodu, bez potrzeby używania elementów pośredniczących, które osłabiają odporność udarową i mają ogromny wpływ na emitowanie lub absorbowanie zakłóceń elektromagnetycznych. Urządzenie w torze danych posiada 3 stopnie ochronne, które wraz z wykorzystaniem technologii MOSFET gwarantują niezwykle skuteczną ochronę obwodów interfejsów sieciowych i wprowadzają dodatkowy bufor separujący, w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a poszczególnymi punktami końcowymi. Zasilacze urządzeń LAN chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-EXT/PoE/DIN zalecany jest do ochrony urządzeń końcowych, na słupach, konstrukcjach metalowych oraz w obiektach przemysłowych. Uziemienie ogranicznika odbywa się za pomocą szyny DIN. Do zamontowania urządzenia do szyny DIN należy wykorzystać metalowy uchwyt, w który PTF-51-EXT/PoE/DIN jest wyposażony.





Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51
Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51







Do pełnego zabezpieczenia jednego toru LAN, należy wykorzystać dwa urządzenia serii PTF-51, montowane na dwóch końcach przewodu i zadbać o ich prawidłowe uziemienie. W przypadku zabezpieczenia wielu obwodów, zaleca się zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych zabezpieczeń po stronie urządzeń końcowych.





Kompletna ochrona przepięciowa 16-punktowej sieci LAN

Kompletna ochrona przepięciowa 16-punktowej sieci LAN



W przypadku zastosowania ogranicznika serii EXT po stronie urządzenia końcowego LAN (kamery IP), należy po stronie switcha LAN zastosować ogranicznik minimum w wersji PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca. Pomiędzy przewodem a ogranicznikiem nie należy stosować standardowych patch-paneli z gniazdami LSA (Krone), ponieważ wytrzymałość udarowa ich obwodów jest zbyt mała. Jako zakończenie, należy najlepiej stosować patch panele z zakończeniami typu Keystone.





Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 1
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 2kA z uwzględnieniem działania MOSFET
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 3 (GDT, MOSFET, TVS)
Element odsprzęgający Super szybki bezpiecznik MOSFET
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP  93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp  2kA z udziałem MOSFET (opcja A), 250A (opcja B)
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Ochrona urządzeń montowanych na słupach
Sposób montażu Montaż na szynie DIN
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
