PTF-51-EXT/PoE/Micro - Miniaturowy ogranicznik przepięć do ochrony sieci LAN - EWIMAR

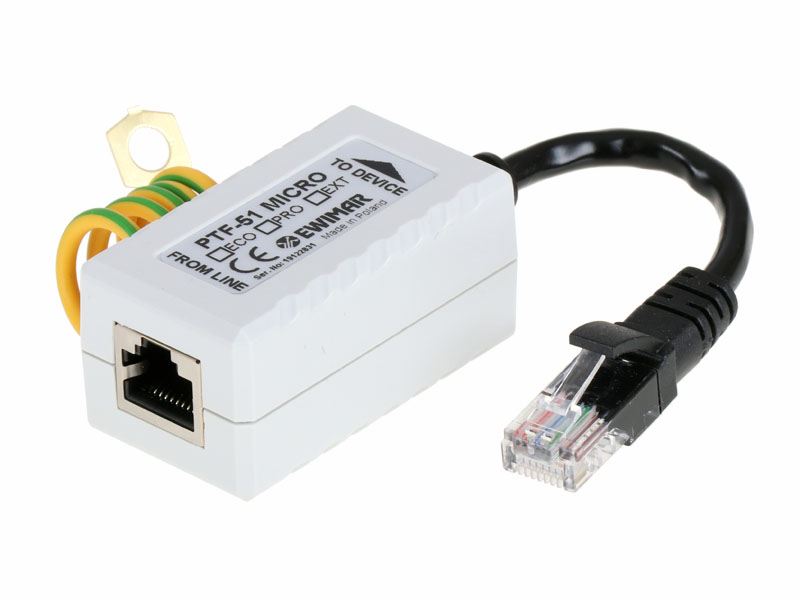

PTF-51-EXT/PoE/Micro to miniaturowy ogranicznik przepięć przeznaczony do sieci LAN 100-BaseT opartych na przewodach UTP 5 i 6 kategorii. Urządzenie jest małych rozmiarów oraz posiada wbudowany przewód z wtykiem RJ-45 co umożliwia łatwy i szybki montaż oraz pozwala na ukrycie ogranicznika w niedużych obudowach. Zabezpieczenie można wykorzystać m.in. do ochrony kamer przemysłowych IP. PTF-51-EXT/PoE/Micro chroni przed skutkami wyładowań atmosferycznych, przepięć oraz aktami wandalizmu (działanie paralizatorów). Ogranicznik gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, której elementy znajdują się wewnątrz budynków. Urządzenie indywidualnie zabezpiecza każdą parę transmisyjną oraz eliminuje przepięcia powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA. Ogranicznik zalecany jest do ochrony sieci LAN, które montowane są na metalowych konstrukcjach, wysięgach czy slupach. Zastosowanie technologii MOFSET w zabezpieczeniu 3-krotnie zwiększa skuteczność w występowaniu przepięć wewnątrz linii transmisyjnych oraz zmniejsza podatność na uszkodzenia w wyniku długotrwałych prądów udarowych. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-EXT/PoE/Micro chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Ogranicznik zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie wartość zaindukowanego ładunku może być duża.
Aby urządzenie działało prawidłowo, oraz zapewniało odpowiedni poziom ochrony należy podłączyć je do dobrej jakości uziemienia lub w przypadku jego braku, do przewodu ochronnego PE. Nie wolno podłączać do uziemiania obwodów piorunochronowych oraz tworzenie punktu uziomu ogranicznika w pobliżu uziomu obwodu piorunochronowego.
Przykłady zastosowania ogranicznika PTF-51-EXT/PoE/Micro
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 1 |
| Zgodność z okablowaniem | 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Przewód z wtykiem RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA |
| Napięcie znamionowe DC (linia-linia) UN | 6V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 6,8V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | <20V (po zadziałaniu MOSFET) |
| Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp | 100A (2kA po zadziałaniu MOSFET) |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 56V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP C3 | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 | 73A |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maksymalne pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny z IEEE 802.3af/at - wszystkie typy |
| Cechy wspólne | |
| Wymiary | 51 x 31 x 24 (mm) - bez przewodu |
| Zastosowanie | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu | Wolnostojący |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
