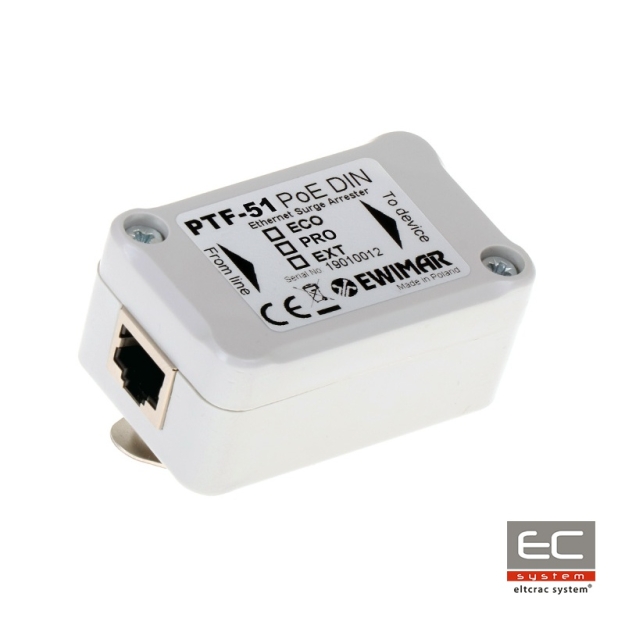

PTF-51-PRO/PoE/DIN - Ogranicznik przepięć sieci LAN/Ethernet montowany na szynę DIN - EWIMAR
PTF-51-PRO/PoE/DIN to jednokanałowy ogranicznik przepięć montowany na szynę DIN odpowiedzialny za zabezpieczenie m.in. kamer przemysłowych IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci LAN. Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Ogranicznik zabezpiecza każdą żyłę transmisyjną oraz zasilania PoE przed udarami o wartościach do 2kA z bezpośrednim odprowadzaniem ładunku do ziemi. Znakomite parametry transmisji danych uzyskane są dzięki zastosowaniu strojonych płyt PCB i precyzyjnemu prowadzeniu obwodów. Urządzenie gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, w których chociaż jedno z urządzeń końcowych znajduje się wewnątrz budynku. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-PRO/PoE/DIN chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Uziemienie ogranicznika odbywa się za pomocą szyny DIN. Do zamontowania urządzenia do szyny DIN należy wykorzystać metalowy uchwyt, w który PTF-51-PRO/PoE/DIN jest wyposażony.
Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51
Do pełnego zabezpieczenia jednego toru LAN, należy wykorzystać dwa urządzenia serii PTF-51, montowane na dwóch końcach przewodu i zadbać o ich prawidłowe uziemienie. W przypadku zabezpieczenia wielu obwodów, zaleca się zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych zabezpieczeń po stronie urządzeń końcowych.
Kompletna ochrona przepięciowa 16-punktowej sieci LAN
W przypadku zastosowania ogranicznika serii PRO po stronie urządzenia końcowego LAN (kamery IP), należy po stronie switcha LAN zastosować ogranicznik minimum w wersji PRO, w przeciwnym wypadku ochrona switcha LAN będzie niewystarczająca. Pomiędzy przewodem a ogranicznikiem nie należy stosować standardowych patch-paneli z gniazdami LSA (Krone), ponieważ wytrzymałość udarowa ich obwodów jest zbyt mała. Jako zakończenie, należy najlepiej stosować patch panele z zakończeniami typu Keystone.
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 1 |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 20V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 100A |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 2,2Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 2 (GDT, TVS) |
| Element odsprzęgający | Rezystor udarowy |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC IEEE 802.3af, opcja B: 0,35W @48VDC IEEE 802.3at, opcja A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary | 65 x 30 x 40 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż na szynie DIN |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
