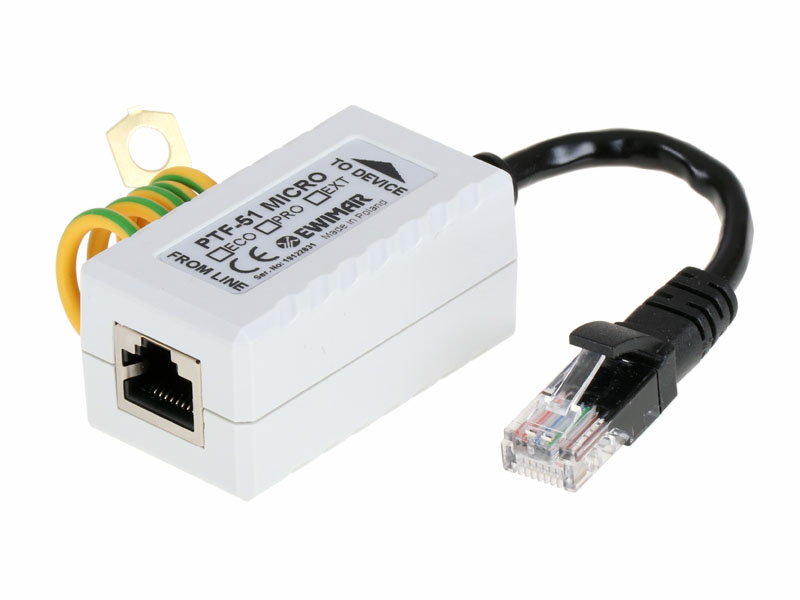

PTF-51-PRO/PoE/Micro - Miniaturowy ogranicznik przepięć do ochrony sieci LAN - EWIMAR




PTF-51-PRO/PoE/Micro to miniaturowy ogranicznik przepięć przeznaczony do sieci LAN 100-BaseT opartych na przewodach UTP 5 i 6 kategorii. Urządzenie jest małych rozmiarów oraz posiada wbudowany przewód z wtykiem RJ-45 co umożliwia łatwy i szybki montaż oraz pozwala na ukrycie ogranicznika w niedużych obudowach. Zabezpieczenie można wykorzystać m.in. do ochrony kamer przemysłowych IP. PTF-51-PRO/PoE/Micro chroni przed skutkami wyładowań atmosferycznych, przepięć oraz  aktami wandalizmu (działanie paralizatorów). Ogranicznik  gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, której elementy znajdują się wewnątrz budynków. Urządzenie indywidualnie zabezpiecza każdą parę transmisyjną oraz eliminuje przepięcia  powyżej 6V wewnątrz nich oraz odprowadza do ziemi ładunki o wartościach do 2kA. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-PRO/PoE/Micro chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Ogranicznik zalecany jest do ochrony urządzeń końcowych, instalowanych na zewnątrz budynków (ściany, poddasza), gdzie wartość zaindukowanego ładunku może być duża.

Aby urządzenie działało prawidłowo, oraz zapewniało odpowiedni poziom ochrony należy podłączyć je do dobrej jakości uziemienia lub w przypadku jego braku, do przewodu ochronnego PE.  Nie wolno podłączać do uziemiania obwodów piorunochronowych oraz tworzenie punktu uziomu ogranicznika w pobliżu uziomu obwodu piorunochronowego.





Przykłady zastosowania ogranicznika PTF-51-PRO/PoE/Micro



Przykłady zastosowania ogranicznika PTF-51-PRO/PoE/Micro

Przykłady zastosowania ogranicznika PTF-51-ECO/PoE/Micro







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 1
Zgodność z okablowaniem 100Base-T (100Mbit), skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Przewód z wtykiem RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 6V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 6,8V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy C1 (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Rezystor udarowy
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 56V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP C3 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp C3 73A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at - wszystkie typy
Cechy wspólne
Wymiary 51 x 31 x 24 (mm) - bez przewodu
Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu Wolnostojący
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
