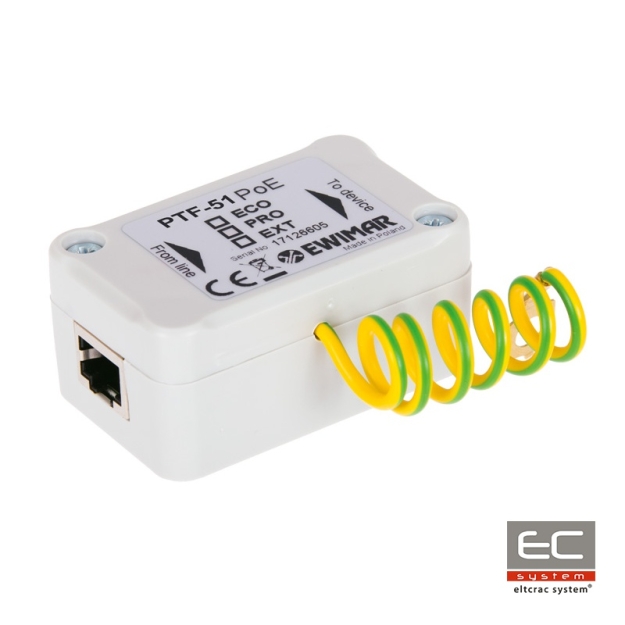

PTF-51-PRO/PoE - Ogranicznik przepięć sieci LAN/Ethernet - EWIMAR




PTF-51-PRO/PoE to jednokanałowy ogranicznik przepięć odpowiedzialny za zabezpieczenie m.in. kamer przemysłowych IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Ethernet.  Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T wykorzystującymi okablowanie kategorii 5, 5e oraz 6. Ogranicznik zabezpiecza każdą żyłę transmisyjną oraz zasilania PoE przed udarami o wartościach do 2kA z bezpośrednim odprowadzaniem ładunku do ziemi. Znakomite parametry transmisji danych uzyskane są dzięki zastosowaniu strojonych płyt PCB i precyzyjnemu prowadzeniu obwodów. Urządzenie gwarantuje skuteczną ochronę urządzeń oraz instalacji sieci LAN, w których chociaż jedno z urządzeń końcowych znajduje się wewnątrz budynku. Profesjonalny układ połączeń dodatkowo chroni urządzenia przed wzrostem napięcia na liniach zasilających PoE. Linie 4-5 i 7-8 są ze sobą połączone, ponieważ LAN Base-100T wykorzystuje je wyłącznie do zasilania PoE. PTF-51-PRO/PoE chroni obydwie grupy par zasilania przed wzrostem napięcia powyżej 58V i uszkodzeniem zasilaczy urządzeń końcowych (np. kamery IP, switche). Może pracować jako urządzenie wolnostojące lub zostać przykręcone do ściany z uziemieniem podłączanym za pomocą przewodu.





Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51
Prawidłowe zabezpieczenie pojedynczej linii LAN za pomocą dwóch urządzeń PTF-51







Do pełnego zabezpieczenia jednego toru LAN, należy wykorzystać dwa urządzenia serii PTF-51, montowane na dwóch końcach przewodu i zadbać o ich prawidłowe uziemienie. W przypadku zabezpieczenia wielu obwodów, zaleca się zastosowanie ogranicznika wielokanałowego po stronie switcha LAN i jednokanałowych zabezpieczeń po stronie urządzeń końcowych.





Kompletna ochrona przepięciowa 16-punktowej sieci LAN

Kompletna ochrona przepięciowa 16-punktowej sieci LAN







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 1
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy C1 (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 2 (GDT, TVS)
Element odsprzęgający Rezystor udarowy
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP  93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp  100A
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Wewnątrz
Sposób montażu Obudowa wolnostojąca / montowana na ścianie
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
