PTF-516R-EXT/PoE - 16-kanałowe zabezpieczenie sieci LAN - EWIMAR

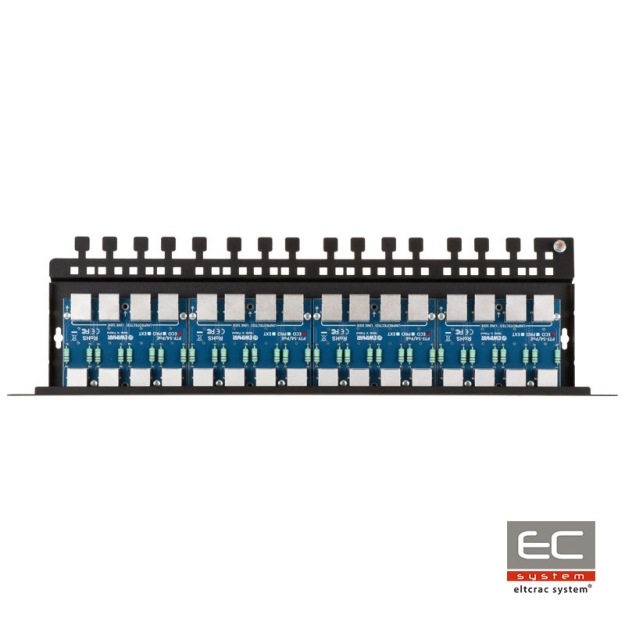

PTF-516R-EXT/PoE to szesnastokanałowe zabezpieczenie odpowiedzialne za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 100Mbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Zabezpieczenie dedykowane jest do sieci 10Base-T i 100Base-T. Urządzenie tworzą cztery moduły PTF-54-EXT/PoE, zamontowane do dedykowanej podstawy PTU/PTF-5RACK. PTF-516R-EXT/PoE przeznaczony jest do ochrony urządzeń zainstalowanych na zewnątrz budynków oraz na słupach i konstrukcjach metalowych. Moduł wykorzystuje technologię MOSFET dzięki, której można uzyskać bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykorzystaniu płyt PCB o bardzo grubej zawartości miedzi, precyzyjnemu prowadzeniu obwodów oraz zastosowaniu innowacyjnych komponentów. Po obu stronach (chronionej - DEVICE i niechronionej - LINE) zastosowano gniazda RJ-45 dzięki czemu moduły mogą być łączone z innymi patch panelami, stanowiącymi zakończenia przewodów LAN. Urządzenie nie powinno być używane w połączeniu z standardowymi patch-panelami z gniazdami LSA (Krone), ponieważ wytrzymałość udarowa ich obwodów jest zbyt mała i mogą ulec uszkodzeniu w momencie przepięcia. Jako zakończenie przewodów LAN, należy najlepiej stosować patch panele z modułami typu Keystone. Uziemienie urządzenia odbywa się przez śruby montażowe obudowy Rack dzięki czemu istnieje możliwość łatwej konserwacji, wymiany czy rozbudowy modułu. Podłączenie wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy. Rekomendowanym sposobem zapewnienia największego poziomu ochrony jest zastosowanie zabezpieczeń  po dwóch stronach przewodów: wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych. Aby zapełnić skuteczną ochronę przeciwprzepięciową, nie należy łączyć ochronników serii EXT z jednej strony przewodu z ochronnikami serii ECO z drugiej strony przewodu. Z drugiej strony przewodu powinny być zastosowane ochronniki minimum serii PRO a najlepiej serii EXT, co zwiększa napięcie buforu izolacji.



Przykład kompletnego zabezpieczenia systemu kamer internetowych
Przykład kompletnej ochrony przeciwprzepięciowej telewizji przemysłowej IP







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 16
Możliwość rozbudowy Nie, tylko wymiana na inny model
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45, ekranowane
Złącze wyjściowe (urządzenie) Gniazdo RJ-45, ekranowane
Rodzaje stosowanych przewodów UTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 2kA z uwzględnieniem działania MOSFET
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 3 (GDT, MOSFET, TVS)
Element odsprzęgający Super szybki bezpiecznik MOSFET
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 480 x 41 x 130 (mm)
Zastosowanie Ochrona urządzeń zainstalowanych na konstrukcjach metalowych
Sposób montażu Montaż w szafie Rack 19"
Szczelność obudowy nie dotyczy
Temperatura pracy -30ºC~60ºC
