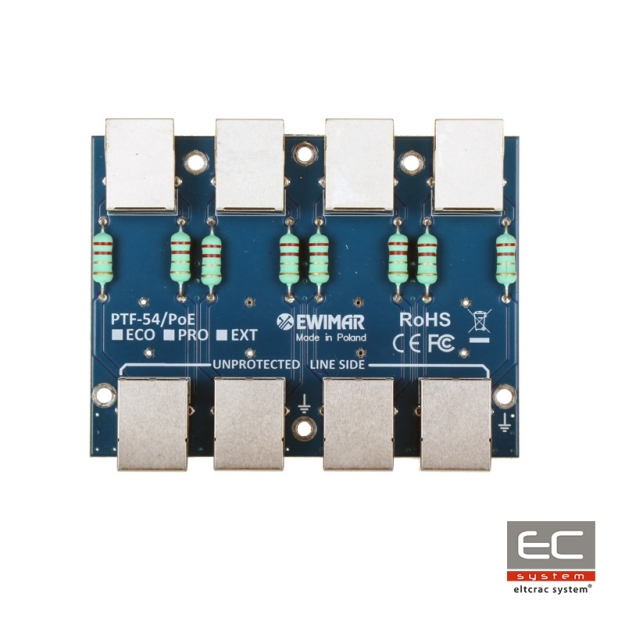

PTF-54-ECO/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN - EWIMAR

Kod:
25204
Cena netto:
Cena brutto:
205,00 zł 252,15 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł

PTF-54-ECO/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN - EWIMAR




PTF-54-ECO/PoE to czterokanałowy moduł odpowiedzialny za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 10Mbit i 100Mbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 10Base-Tx, 100Base-T/TxPTF-54-ECO/PoE przeznaczony jest do ochrony urządzeń zainstalowanych wewnątrz budynków. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykorzystaniu płyt PCB o bardzo grubej zawartości miedzi, precyzyjnemu prowadzeniu obwodów oraz zastosowaniu innowacyjnych komponentów. Moduł posiada skuteczność udarową minimum 100A na każdy obwód przewodu LAN z bezpośrednim odprowadzaniem ładunku do ziemi. Po obu stronach (chronionej - DEVICE i niechronionej - LINE) zastosowano gniazda RJ-45. Do montażu należy wykorzystać mieszczącą maksymalnie 4 moduły różnych typów dedykowaną podstawę PTU/PTF-5-RACK lub mieszczącą jeden moduł obudowę PTF-5-BOX. Uziemienie urządzenia odbywa się przez śruby montażowe obudowy Rack dzięki czemu istnieje możliwość łatwej konserwacji, wymiany czy rozbudowy modułu. Podłączenie wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy.





Sposób montażu modułów w dedykowanej obudowie Rack
Sposób montażu modułów w dedykowanej obudowie Rack



Sposób montażu modułu w obudowie plastikowej
Sposób montażu modułu w obudowie plastikowej





Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 4
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Gniazdo RJ-45
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Rodzaje stosowanych przewodów UTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 1 (hybrydowy)
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 100A
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,23W @48VDC
IEEE 802.3af, opcja B: 0,13W @48VDC

IEEE 802.3at, opcja A: 0,68W @54VDC
IEEE 802.3at opcja B: 0,35W @54VDC

IEEE 802.3bt,, typ 3 opcja AB: 0,8W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 100 x 80 x 18 (mm)
Zastosowanie Wewnątrz
Sposób montażu Montaż w obudowie plastikowej lub w obudowie RACK 19"
Szczelność obudowy nie dotyczy
Temperatura pracy -30ºC~60ºC
