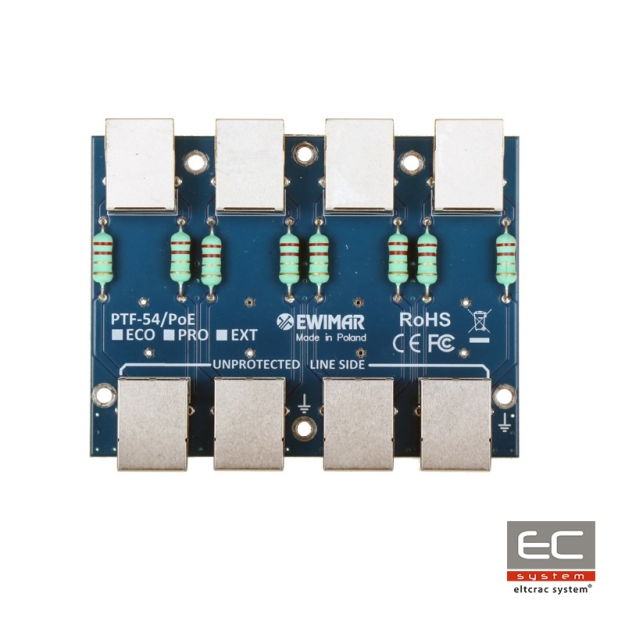

PTF-54-EXT/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN - EWIMAR
PTF-54-EXT/PoE to czterokanałowy moduł odpowiedzialny za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 100Mbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 10Base-T, 100Base-T. PTF-54-EXT/PoE przeznaczony jest do ochrony urządzeń zainstalowanych na zewnątrz budynków oraz na słupach i konstrukcjach metalowych. Moduł wykorzystuje technologię MOSFET dzięki, której można uzyskać bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykorzystaniu płyt PCB o bardzo grubej zawartości miedzi, precyzyjnemu prowadzeniu obwodów oraz zastosowaniu innowacyjnych komponentów. Po obu stronach (chronionej - DEVICE i niechronionej - LINE) zastosowano gniazda RJ-45 dzięki czemu moduły mogą być łączone z innymi patch panelami, stanowiącymi zakończenia przewodów LAN. Urządzenie nie powinno być używane w połączeniu z standardowymi patch-panelami z gniazdami LSA (Krone), ponieważ wytrzymałość udarowa ich obwodów jest zbyt mała i mogą ulec uszkodzeniu w momencie przepięcia. Jako zakończenie przewodów LAN, należy najlepiej stosować patch panele z modułami typu Keystone. Do montażu należy wykorzystać mieszczącą maksymalnie 4 moduły różnych typów dedykowaną podstawę PTU/PTF-5-RACK lub mieszczącą jeden moduł obudowę PTF-5-BOX. Uziemienie urządzenia odbywa się przez śruby montażowe obudowy Rack dzięki czemu istnieje możliwość łatwej konserwacji, wymiany czy rozbudowy modułu. Podłączenie wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy.
Sposób montażu modułów w dedykowanej obudowie Rack
Sposób montażu modułu w obudowie plastikowej
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 4 |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (przewód) | Gniazdo RJ-45 |
| Złącze wyjściowe (urządzenie) | Gniazdo RJ-45 |
| Rodzaje stosowanych przewodów | UTP / FTP kategorii 5, 5e i 6 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC IEEE 802.3af, opcja B: 0,35W @48VDC IEEE 802.3at, opcja A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary | 100 x 80 x 18 (mm) |
| Zastosowanie | Wewnątrz |
| Sposób montażu | Montaż w obudowie plastikowej lub w obudowie RACK 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
