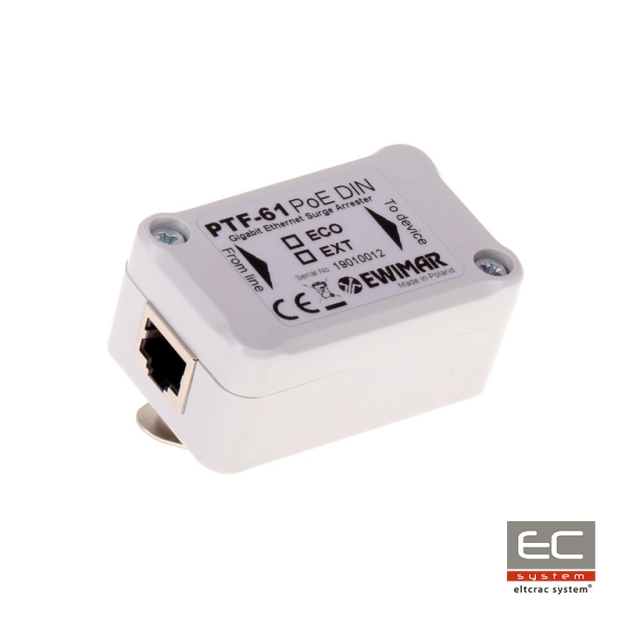

PTF-61-ECO/PoE/DIN - Ogranicznik przepięć gigabitowej sieci LAN na szynę DIN - EWIMAR




PTF-61-ECO/PoE/DIN to jednokanałowy ogranicznik przepięć serii Economical montowany na szynę DIN odpowiedzialny za zabezpieczenie m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Gigabit Ethernet. Ogranicznik gwarantuje skuteczną ochronę (wytrzymałość udarowa na poziomie 100A) urządzeń oraz instalacji LAN, której elementy znajdują się wewnątrz budynków. PTF-61-ECO/PoE/DIN jest kompatybilny ze standardami 10Base-T, 100Base-T i 1000Base-T. Znakomite parametry transmisji danych uzyskane są dzięki wykonanym z innowacyjnych komponentów wielowarstwowych obwodów drukowanych. Zasilacze urządzeń końcowych chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Uziemienie ogranicznika odbywa się za pomocą szyny DIN. Do zamontowania urządzenia do szyny DIN należy wykorzystać metalowy uchwyt, w który PTF-61-ECO/PoE/DIN jest wyposażony.






Prawidłowe zabezpieczenie gigabitowej sieci LAN za pomocą dwóch urządzeń PTF-61







Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zaleca się skorzystanie z zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6x.







Zalecane zabezpieczenie 16-punktowej sieci LAN Gigabit Ethernet







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN
1
Obsługiwane standardy Ethernet
10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Gniazdo ekranowane RJ-45
Złącze wyjściowe (strona chroniona) Gniazdo ekranowane RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP
20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Rezystancja szeregowa 0,3Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 73A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary 65 x 30 x 40 (mm)
Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu Obudowa montowana na szynę DIN
Sposób uziemienia Przewód / Szyna DIN
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
