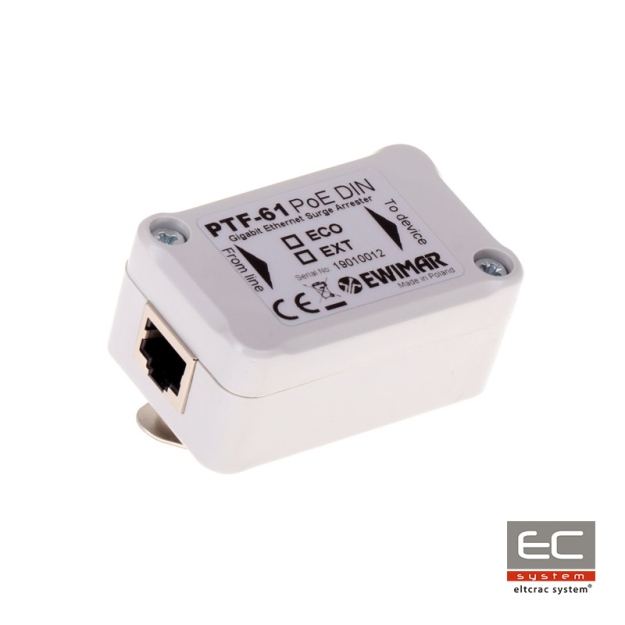

PTF-61-EXT/PoE/DIN - Ogranicznik przepięć sieci LAN Gigabit Ethernet na szynę DIN - EWIMAR




PTF-61-EXT/PoE/DIN to jednolanałowy ogranicznik przepięć montowany na szynę DIN odpowiedzialny za zabezpieczenie m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Gigabit Ethernet. Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T i 1000Base-T. Znakomite parametry transmisji danych wymagane w okablowaniu kategorii 6 uzyskane są dzięki wykonanym z innowacyjnych komponentów wielowarstwowych obwodów drukowanych. PTF-61-EXT/PoE/DIN wykorzystuje trzy stopnie ochronne, które z zastosowaniem technologii MOSFET efektywnie filtrują przepięcia przenikające przez okablowanie oraz wprowadzają dodatkowy bufor separujący w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a punktami końcowymi jak np. Komputery PC, kamery IP, czy sterowniki PLC. Zasilacze urządzeń końcowych chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Uziemienie ogranicznika odbywa się za pomocą szyny DIN. Do zamontowania urządzenia do szyny DIN należy wykorzystać metalowy uchwyt, w który PTF-61-EXT/PoE/DIN jest wyposażony.






Wykorzystanie ograniczników PTF-61 w zabezpieczeniu pojedynczej sieci LAN







Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zaleca się skorzystanie z zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6x.







Eliminacja przepięć w 16-punktowej sieci gigabitowej







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 1
Obsługiwane standardy Ethernet 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Gniazdo ekranowane RJ-45
Złącze wyjściowe (strona chroniona) Gniazdo ekranowane RJ-45
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP <8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 75A (2kA po zadziałaniu MOSFET)
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 5pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 75V (po zadziałaniu MOSFET)
Prąd wyładowczy (8/20µS, linia-linia) Iimp 73A (2kA po zadziałaniu MOSFET)
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary 65 x 30 x 40 (mm) - bez uchwytu DIN
Zastosowanie Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66
Sposób montażu Montaż na szynie DIN
Sposób uziemienia Szyna DIN
Szczelność obudowy IP54
Temperatura pracy -30ºC~60ºC
