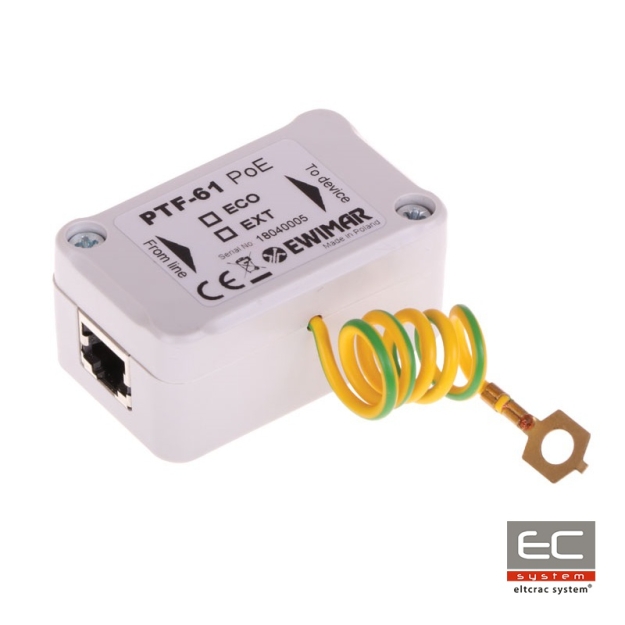

PTF-61-EXT/PoE - Zabezpieczenie gigabitowej sieci LAN - EWIMAR
Zabezpieczenie jednokanałowe PTF-61-EXT/PoE to urządzenie odpowiedzialne za zabezpieczenie m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieci Gigabit Ethernet. Urządzenie jest kompatybilne ze standardami 10Base-T, 100Base-T i 1000Base-T. Znakomite parametry transmisji danych wymagane w okablowaniu kategorii 6 uzyskane są dzięki wykonanym z innowacyjnych komponentów wielowarstwowych obwodów drukowanych. PTF-61-EXT/PoE wykorzystuje trzy stopnie ochronne, które z zastosowaniem technologii MOSFET efektywnie filtrują przepięcia przenikające przez okablowanie oraz wprowadzają dodatkowy bufor separujący w przypadku wystąpienia dużych potencjałów pomiędzy switchem LAN a punktami końcowymi jak np. Komputery PC, kamery IP, czy sterowniki PLC. Zasilacze urządzeń końcowych chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Zabezpieczenie może pracować jako urządzenie wolnostojące lub zostać przykręcone do ściany z uziemieniem podłączanym za pomocą przewodu.
Prawidłowe zabezpieczenie gigabitowej sieci LAN za pomocą dwóch urządzeń PTF-61
Zabezpieczenie może być stosowane również po stronie switcha LAN, jednak w przypadku wielu kanałów zaleca się skorzystanie z zabezpieczeń wielokanałowych serii PTU-6xx lub PTF-6x.
Zalecane zabezpieczenie 16-punktowej sieci LAN Gigabit Ethernet
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 1 |
| Obsługiwane standardy Ethernet | 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx |
| Zgodność z okablowaniem | Kategoria 5, 5e i 6 |
| Złącze wejściowe (strona niechroniona) | Gniazdo ekranowane RJ-45 |
| Złącze wyjściowe (strona chroniona) | Gniazdo ekranowane RJ-45 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP | <8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 75A (2kA po zadziałaniu MOSFET) |
| Chronione Linie | 1-2, 3-6, 4-5, 7-8 |
| Pojemność (linia-linia) @1MHz | 5pF |
| Pojemność (linia-ziemia) @1MHz | 2-3pF |
| Element odsprzęgający | Bezpiecznik MOSFET |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 57V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 75V (po zadziałaniu MOSFET) |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 73A (2kA po zadziałaniu MOSFET) |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | Zgodny ze wszystkimi typami w tym Hi PoE |
| Cechy wspólne | |
| Wymiary | 65 x 30 x 40 (mm) |
| Zastosowanie | Wewnątrz / Zewnątrz tylko w dodatkowej obudowie IP66 |
| Sposób montażu | Obudowa wolnostojąca, montaż na ścianie |
| Sposób uziemienia | Przewód |
| Szczelność obudowy | IP54 |
| Temperatura pracy | -30ºC~60ºC |
