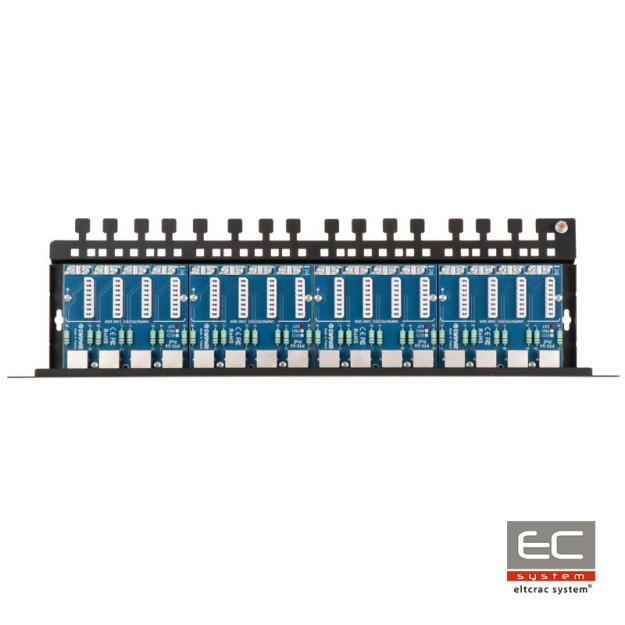

PTU-516R-EXT/PoE - 16-kanałowe zabezpieczenie sieci LAN - EWIMAR
PTU-516R-EXT/PoE to szesnastokanałowe zabezpieczenie odpowiedzialne za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 100Mbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Zabezpieczenie dedykowane jest do sieci 100Base-T. Urządzenie tworzą cztery moduły PTU-54-PRO/Poe, zamontowane do dedykowanej podstawy PTU/PTF-5RACK. PTU-516R-EXT/PoE przeznaczony jest do ochrony urządzeń zainstalowanych na zewnątrz budynków oraz na słupach i konstrukcjach metalowych. Moduł wykorzystuje technologię MOSFET dzięki, której można uzyskać bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykorzystaniu płyt PCB o bardzo grubej zawartości miedzi, precyzyjnemu prowadzeniu obwodów oraz zastosowaniu innowacyjnych komponentów. Po chronionej stronie (DEVICE) zastosowano gniazda RJ-45, dzięki czemu istnieje możliwość szybkiego przełączania przewodów. Strona niezabezpieczona została wyposażona w złącza typu LSA, które dają możliwość bezpośredniego wpinania przewodów bez użycia wtyków RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN. Uziemienie urządzenia odbywa się przez śruby montażowe obudowy Rack dzięki czemu istnieje możliwość łatwej konserwacji, wymiany czy rozbudowy modułu. Podłączenie wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy. Rekomendowanym sposobem zapewnienia największego poziomu ochrony jest zastosowanie zabezpieczeń po dwóch stronach przewodów: wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych. Aby zapełnić skuteczną ochronę przeciwprzepięciową, nie należy łączyć ochronników serii EXT z jednej strony przewodu z ochronnikami serii ECO z drugiej strony przewodu. Z drugiej strony przewodu powinny być zastosowane ochronniki minimum serii PRO a najlepiej serii EXT, co zwiększa napięcie buforu izolacji.
Przykład ochrony przeciwprzepięciowej przemysłowej sieci LAN
Specyfikacja techniczna:
| Linia danych | |
|---|---|
| Ilość kanałów LAN | 16 |
| Możliwość rozbudowy | Brak, tylko wymiana poszczególnych modułów |
| Obsługiwane typy sieci LAN | 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6 |
| Złącze wejściowe (LINE) | Złącze LSA (Krone) - Obejma ekranu |
| Złącze wyjściowe (DEVICE) | Gniazdo RJ-45, ekranowane |
| Rodzaje stosowanych przewodów | UTP / FTP kategorii 5, 5e i 6 |
| Napięcie znamionowe DC (linia-ziemia) UN | 90V DC |
| Napięcie maks. pracy trwałej (linia-ziemia) UC | 110V DC |
| Poziom ochrony 1kV/μs (linia-ziemia) UP | 600V |
| Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp | 2kA na każdą żyłę przewodu (14kA łącznie) |
| Napięcie znamionowe DC (linia-linia) UN | 3,3V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 3,5V DC |
| Poziom ochrony 1kV/μs (linia-linia) UP C3 | 8V |
| Prąd wyładowczy (8/20µS, linia-linia ) Iimp | 2kA z uwzględnieniem działania MOSFET |
| Chronione Linie | 1-2, 3-6 |
| Pojemność (linia-linia) @1MHz | 6-15pF |
| Pojemność (linia-ziemia) @1MHz | 1-2pF |
| Rezystancja szeregowa | 6Ω / linię |
| Prąd znamionowy IN | 300mA / linię |
| Ilość stopni ochronnych | 3 (GDT, MOSFET, TVS) |
| Element odsprzęgający | Super szybki bezpiecznik MOSFET |
| Linia PoE | |
| Napięcie znamionowe DC (linia-linia) UN | 58V DC |
| Napięcie maksymalne pracy trwałej (linia-linia) UC | 64V DC |
| Poziom ochrony UP | 93V |
| Prąd wyładowczy (8/20µS, linia-linia) Iimp | 100A |
| Prąd wyładowczy (8/20µS, linia-ziemia) Iimp | 2kA |
| Chronione pary | (1+2)-(3+6), (4+5)-(7+8) |
| Standard pracy PoE | zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE) |
| Straty mocy PoE na obwodach ochronnych | IEEE 802.3af, opcja A: 0,6W @48VDC IEEE 802.3af, opcja B: 0,35W @48VDC IEEE 802.3at, opcja A: 1,6W @54VDC IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC *) dane dla maksymalnego przewidzianego obciążenia |
| Cechy wspólne | |
| Wymiary | 480 x 41 x 130 (mm) |
| Zastosowanie | Ochrona urządzeń zainstalowanych na konstrukcjach metalowych |
| Sposób montażu | Montaż w szafie Rack 19" |
| Szczelność obudowy | nie dotyczy |
| Temperatura pracy | -30ºC~60ºC |
