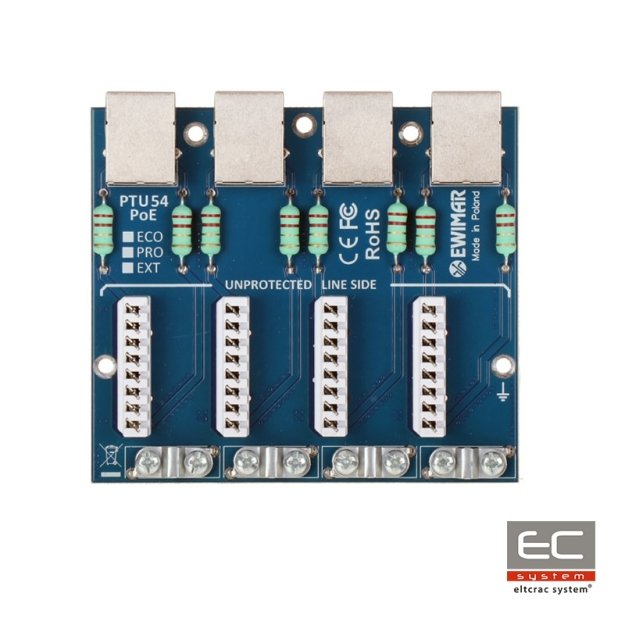

PTU-54-PRO/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN - EWIMAR




PTU-54-PRO/PoE to czterokanałowy moduł odpowiedzialny za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 100Mbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 10Base-T, 100Base-TPTU-54-PRO/PoE przeznaczony jest do ochrony urządzeń zainstalowanych na zewnątrz budynków. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykorzystaniu płyt PCB o bardzo grubej zawartości miedzi, precyzyjnemu prowadzeniu obwodów oraz zastosowaniu innowacyjnych komponentów. Po chronionej stronie (DEVICE) zastosowano gniazda RJ-45, dzięki czemu istnieje możliwość szybkiego przełączania przewodów. Strona niezabezpieczona została wyposażona w  złącza typu LSA, które dają możliwość bezpośredniego wpinania przewodów bez użycia wtyków RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN. Do montażu modułu należy wykorzystać mieszczącą maksymalnie 4 moduły różnych typów dedykowaną podstawę PTU/PTF-5-RACK. Uziemienie urządzenia odbywa się przez śruby montażowe obudowy Rack dzięki czemu istnieje możliwość łatwej konserwacji, wymiany czy rozbudowy modułu. Podłączenie wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego obudowy.





Sposób budowy patch panela ochronnego do sieci LAN
Sposób budowy przeciwprzepięciowego patch-panela do sieci LAN







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 4
Obsługiwane typy sieci LAN 10Base-T, 100Base-T, skrętka kategorii 5, 5e, i 6
Złącze wejściowe (przewód) Złącze LSA (Krone)
Złącze wyjściowe (urządzenie) Gniazdo RJ-45
Rodzaje stosowanych przewodów UTP / FTP kategorii 5, 5e i 6
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA na każdą żyłę przewodu (14kA łącznie)
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP C3 20V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6
Pojemność (linia-linia) @1MHz 6-15pF
Pojemność (linia-ziemia) @1MHz 1-2pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Ilość stopni ochronnych 2 (GDT, TVS)
Element odsprzęgający Rezystor udarowy
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 58V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 93V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Prąd wyładowczy (8/20µS, linia-ziemia) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Straty mocy PoE na obwodach ochronnych IEEE 802.3af, opcja A: 0,6W @48VDC
IEEE 802.3af, opcja B: 0,35W @48VDC

IEEE 802.3at, opcja A: 1,6W @54VDC
IEEE 802.3at opcja B: 0,6W @54VDC

IEEE 802.3bt, Typ 3, opcja AB: 1,2W @54VDC

*) dane dla maksymalnego przewidzianego obciążenia

Cechy wspólne
Wymiary 100 x 90 x 18 (mm)
Zastosowanie Wewnątrz
Sposób montażu Montaż w obudowie RACK 19"
Szczelność obudowy nie dotyczy
Temperatura pracy -30ºC~60ºC
