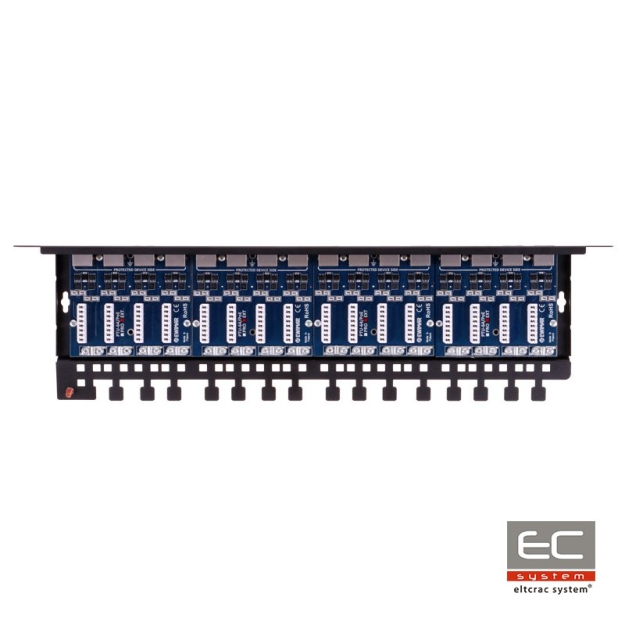

PTU-616R-EXT/PoE - 16-kanałowy ogranicznik przepięć sieci LAN Gigabit Ethernet - EWIMAR




PTF-68R-EXT/PoE to szesnastokanałowe ogranicznik przepięć przeznaczony dla sieci Gigabit Ethernet. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 100Base-Tx, 1000Base-T/Tx. Ogranicznik tworzą cztery moduły PTU-64-EXT, zamontowane do dedykowanej podstawy PTU/PTF-6-RACK. Po przedniej stronie, która jest stroną chronioną (DEVICE) użyte są gniazda RJ-45, do których podłączane są porty przełączników LAN. Stronę niechronioną (LINE) stanowią gniazda LSA umieszczone z tyłu, do których podłączane są długie linie infrastruktury sieci LAN, bez użycia złączy RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN. Moduły PTU-64 uzyskują znakomite parametry transmisji danych i wysoką jakość  ochrony przepięciowej dzięki użyciu wielowarstwowych płyt PCB oraz innowacyjnych komponentów w technologii MOSFET poprzez której zastosowanie można uzyskać bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Zasilacze urządzeń LAN chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Uziemienie urządzenia odbywa się podłączając go do odpowiednio uziemionej szafy Rack przy wykorzystaniu dołączonego przewodu uziemiającego. Dodatkowo w celu zapewnienia ochrony przed kurzem dla złącz i obwodów ogranicznika można wykorzystać pokrywę PTU/PTF-COVER. Rekomendowanym sposobem zapewnienia największego poziomu ochrony jest zastosowanie zabezpieczeń po dwóch stronach przewodów: wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-EXT/PoE.





Kompletna ochrona przeciwprzepięciowa z PTU-616, pełniącym funkcję patch panela

Kompletna ochrona przeciwprzepięciowa z PTU-616, pełniącym funkcję patch panela







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 16
Obsługiwane standardy Ethernet 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Złącze LSA
Złącze wyjściowe (strona chroniona) Gniazdo RJ-45, ekranowane, 6 kategorii
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP <8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 75A (2kA po zadziałaniu MOSFET)
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 5pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 75V (po zadziałaniu MOSFET)
Prąd wyładowczy (8/20µS, linia-linia) Iimp 73A (2kA po zadziałaniu MOSFET)
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary 480 x 41 x 130 (mm)
Zastosowanie Wewnątrz
Sposób montażu Montaż w szafie Rack 19"
Sposób uziemienia Przewód uziemiający
Temperatura pracy -30ºC~60ºC
