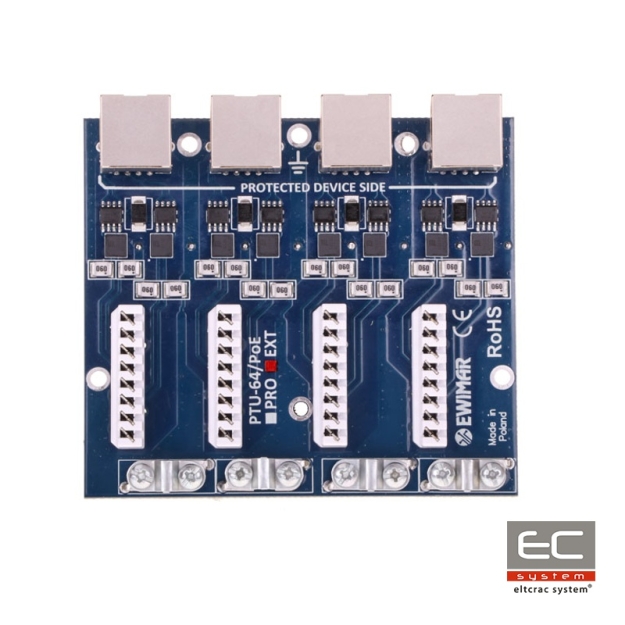

PTU-64-EXT/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet - EWIMAR

  • Kod: 102npgd
  • Producent: EWIMAR
  • Kod producenta: PTU-64-EXT/PoE
  • Cena brutto: 731,85 zł
  • (Cena netto: 595,00 zł)
  • szt.
  • Poleć produkt

PTU-64-EXT/PoE - 4-kanałowy moduł ogranicznika przepięć sieci LAN Gigabit Ethernet - EWIMAR




PTU-64-EXT/PoE to czterokanałowy moduł odpowiedzialny za ochronę przeciwprzepięciową m.in. kamer IP, switchy LAN, routerów, punktów dostępowych WiFi i innych urządzeń pracujących w sieciach 1 Gbit. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 100Base-Tx, 1000Base-T/Tx. Znakomite parametry transmisji danych i wysoka wytrzymałość udarowa uzyskane są dzięki wykonanym z innowacyjnych komponentów wielowarstwowych obwodów drukowanych. PTU-64-EXT/PoE wykorzystuje technologię MOSFET dzięki, której można uzyskać bardzo wysoki poziom ochrony zarówno przed przepięciami jak i nagłymi skokami różnic potencjałów. Zasilacze urządzeń LAN chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Po chronionej stronie (DEVICE) zastosowano gniazda RJ-45, dzięki czemu istnieje możliwość szybkiego przełączania przewodów. Strona niezabezpieczona została wyposażona w  złącza typu LSA, które dają możliwość bezpośredniego wpinania przewodów bez użycia wtyków RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN. Do montażu modułu należy wykorzystać mieszczącą maksymalnie 4 moduły różnych typów dedykowaną podstawę PTU/PTF-6-RACK





Zmontowane urządzenie tworzy patch panel z ogranicznikiem przepięć

Zmontowane urządzenie tworzy patch panel z ogranicznikiem przepięć







Specyfikacja techniczna:

Linia danych
Ilość kanałów LAN 4
Obsługiwane standardy Ethernet 10Base-T, 100Base-T, 1000Base-T, 1000Base-Tx
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Złącze LSA
Złącze wyjściowe (strona chroniona) Gniazdo RJ-45, ekranowane, 6 kategorii
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP <8V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 75A (2kA po zadziałaniu MOSFET)
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 5pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Element odsprzęgający Bezpiecznik MOSFET
Rezystancja szeregowa 6Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 75V (po zadziałaniu MOSFET)
Prąd wyładowczy (8/20µS, linia-linia) Iimp 73A (2kA po zadziałaniu MOSFET)
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maks. pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 2kA
Chronione pary (1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Cechy wspólne
Wymiary 100 x 100 x 20 (mm)
Zastosowanie Wewnątrz
Sposób montażu Montaż w panelu Rack
Sposób uziemienia Śruby mocujące
Temperatura pracy -30ºC~60ºC
