PTU-68R-ECO/PoE - 8-kanałowe zabezpieczenie sieci LAN Gigabit Ethernet - EWIMAR

Kod:
PTU-68R-ECO/PoE
Kod producenta:
5904041750595
Cena netto:
Cena brutto:
1 182,00 zł 1 453,86 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
EWIMAR

8-kanałowe zabezpieczenie przeciwprzepięciowe serii ECO z ochroną PoE do instalacji Gigabit Ethernet

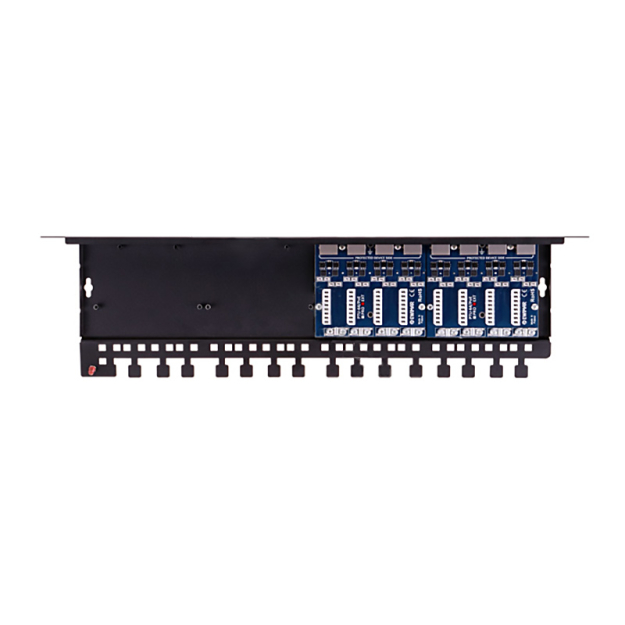

PTU-68R-ECO/PoE to ośmiokanałowe zabezpieczenie przeznaczone dla sieci Gigabit Ethernet. Urządzenie jest kompatybilne z okablowaniem UTP i FTP kategorii 5 , 5e oraz 6. Moduł dedykowany jest do sieci 100Base-Tx, 1000Base-T/Tx. Zabezpieczenie tworzą dwa moduły PTU-64-ECO, zamontowane do dedykowanej podstawy PTU/PTF-6-RACK. Przeznaczone jest do montażu w szafie RACK 19" na przedniej szynie w przypadku standardowego przeznaczenia lub na tylnej szynie za pomocą kątowych uchwytów LK-MOUNT, w przypadku zastosowania do rejestratorów IP-CCTV.

Po przedniej stronie, która jest stroną chronioną (DEVICE) użyte są gniazda RJ-45, do których podłączane są porty przełączników LAN. Stronę niechronioną (LINE) stanowią gniazda LSA umieszczone z tyłu, do których podłączane są długie linie infrastruktury sieci LAN, bez użycia złączy RJ-45. Takie rozwiązanie gwarantuje skuteczną ochronę przeciwprzepięciową oraz tworzy system połączeniowy Patch Panel do bezpośredniego mocowania przewodów LAN. Zastosowanie wielowarstwowych płyt PCB oraz nowoczesnych komponentów, gwarantuje zgodność ze standardem kategorii 6 okablowania i poprawnymi testami dla częstotliwości 4x125MHz.

Zasilacze urządzeń LAN chronione są przed uszkodzeniem poprzez niezależne obwody ochrony zasilania PoE, które eliminują wzrost napięcia pomiędzy parami 1,2 - 3,6 oraz 4,5 - 7,8. w wyniku przepięć wywołanych wyładowaniami atmosferycznymi lub niekontrolowanemu wzrostowi napięcia. Zabezpieczenie można rozbudować maksymalnie do 16 kanałów poprzez zamontowanie do podstawy dwóch kolejnych modułów  serii PTF-64 lub PTU-64.  Uziemienie urządzenia odbywa się podłączając go do odpowiednio uziemionej szafy RACK przy wykorzystaniu dołączonego przewodu uziemiającego. Dodatkowo w celu zapewnienia ochrony przed kurzem dla złącz i obwodów zabezpieczenia można wykorzystać pokrywę PTU/PTF-COVER. Rekomendowanym sposobem zapewnienia największego poziomu ochrony jest zastosowanie zabezpieczeń  po dwóch stronach przewodów: wielokanałowy po stronie przełącznika LAN i pojedyncze po stronie urządzeń końcowych, na przykład PTF-61-ECO/PoE. Urządzenie przeznaczone do instalacji LAN, w całości umieszczonej wewnątrz budynku i nienarażonej na przeskoki iskrowe od innych niezabezpieczonych instalacji.









Przykład instalacji zabezpieczenia Gigabit Ethernet z wykorzystaniem PTU-68 jako patch panel

Przykład instalacji zabezpieczenia Gigabit Ethernet z wykorzystaniem PTU-68 jako patch panel













Specyfikacja techniczna

PTU-68R-ECO/PoE
Linia danych
Ilość kanałów LAN
8
Możliwość rozbudowy Do 16 kanałów
Obsługiwane standardy Ethernet
10Base-T, 100Base-T, 1000Base-T
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Złącze LSA
Złącze wyjściowe (strona chroniona) Gniazdo RJ-45, ekranowane, 6 kategorii
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP
28V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 90V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Ogólne
Zastosowanie Wewnątrz
Sposób montażu Szafa RACK 19"
Sposób uziemienia Przewód uziemiający
Temperatura pracy -30ºC do 60ºC
Wymiary 480 x 41 x 130 mm



Specyfikacja techniczna: PTU-68R-ECO/PoE

PTU-68R-ECO/PoE
Linia danych
Ilość kanałów LAN
8
Możliwość rozbudowy Do 16 kanałów
Obsługiwane standardy Ethernet
10Base-T, 100Base-T, 1000Base-T
Zgodność z okablowaniem Kategoria 5, 5e i 6
Złącze wejściowe (strona niechroniona) Złącze LSA
Złącze wyjściowe (strona chroniona) Gniazdo RJ-45, ekranowane, 6 kategorii
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Napięcie znamionowe DC (linia-linia) UN 3,3V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 3,5V DC
Poziom ochrony 1kV/μs (linia-linia) UP
28V
Prąd wyładowczy (8/20µS, linia-linia ) Iimp 100A
Chronione Linie 1-2, 3-6, 4-5, 7-8
Pojemność (linia-linia) @1MHz 15pF
Pojemność (linia-ziemia) @1MHz 2-3pF
Rezystancja szeregowa 2,2Ω / linię
Prąd znamionowy IN 300mA / linię
Linia PoE
Napięcie znamionowe DC (linia-linia) UN 57V DC
Napięcie maksymalne pracy trwałej (linia-linia) UC 64V DC
Poziom ochrony UP 90V
Prąd wyładowczy (8/20µS, linia-linia) Iimp 100A
Napięcie znamionowe DC (linia-ziemia) UN 90V DC
Napięcie maksymalne pracy trwałej (linia-ziemia) UC 110V DC
Poziom ochrony 1kV/μs (linia-ziemia) UP 600V
Prąd wyładowczy (8/20µS, linia-ziemia ) Iimp 100A
Chronione pary
(1+2)-(3+6), (4+5)-(7+8)
Standard pracy PoE Zgodny ze wszystkimi typami w tym Hi PoE
Ogólne
Zastosowanie Wewnątrz
Sposób montażu Szafa RACK 19"
Sposób uziemienia Przewód uziemiający
Temperatura pracy -30ºC do 60ºC
Wymiary 480 x 41 x 130 mm
