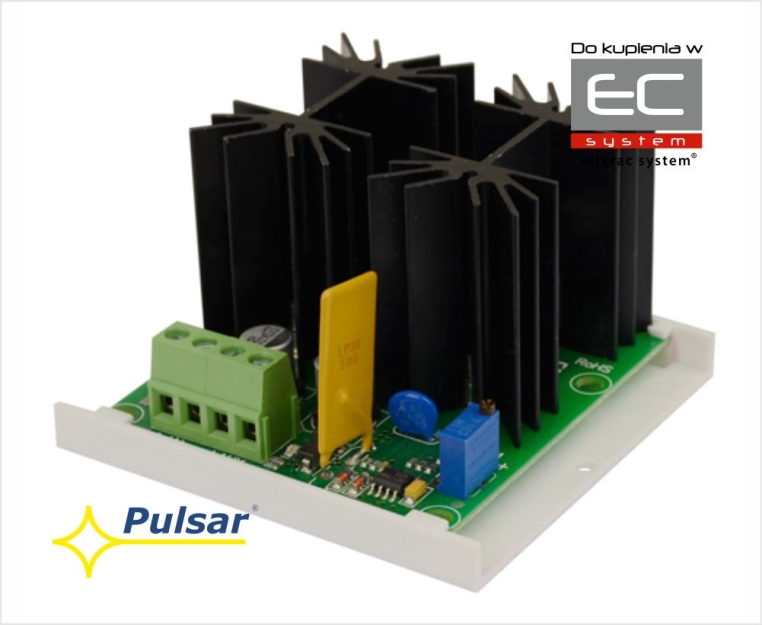

Reduktor napięcia RN500 - Pulsar




Reduktor napięcia RN 12V/5A ( RN 500 ) firmy Pulsar służy do obniżenia i stabilizacji napięcia DC z zakresu 12÷14V do wartości 12V ( regulacja 11V÷Uin DC). W przypadku, gdy napięcie wejściowe spadnie poniżej progu ustawionego napięcia wyjściowego, następuje całkowite otwarcie tranzystora i reduktor przewodzi bezstratnie (spadek napięcia ΔU<1%). Pozwala to na pełne wykorzystanie energii zgromadzonej w akumulatorze zasilacza przy pracy bateryjnej. Reduktor RN500 w połączeniu z typowym zasilaczem buforowym dedykowany jest do zasilania urządzeń wymagających stabilizowanego napięcia 10V÷12 V DC. W szczególności dedykowany jest do systemów telewizji przemysłowej CCTV (kamery, podświetlacze IR), kontroli dostępu KD i innych, w których występują urządzenia zasilane napięciem 12V DC (-10%/+5%) i nie mogą być zasilane bezpośrednio z wyjścia 13,8V DC zasilacza buforowego.



Parametry techniczne:

  • napięcie zasilania: max. 14V DC
  • wyjście zasilania: 12V DC/ 5A
  • zakres regulacji napięcia wyjściowego: 11V÷Uin
  • liniowa stabilizacja napięcia
  • bezstratne przewodzenie poniżej progu stabilizacji
  • sygnalizacja: optyczna LED
  • zabezpieczenia:
    · przeciwzwarciowe SCP
    · przeciążeniowe OLP
  • Wymiary: W=76 H=70 D=45 mm
  • Gwarancja: 5 lat od daty produkcji



Specyfikacja techniczna:



RN500
Ogólne
Napięcie zasilania max. 14V/DC (-/+5%)
Napięcie wyjściowe < 12V DC nom. (+/- 0,3V)
Zakres nastawy napięcia wyjściowego 11V÷Uin (fabrycznie 12V DC)
Moc odbiornika 60W max.
Prąd wyjściowy 5A max
Pobór prądu przez układy modułu 5mA max.
Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP 110% ÷ 150% mocy reduktora - ograniczenie prądu poprzez
bezpiecznik powracalny PTC, ponowne uruchomienie ręczne
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania
DC na wyjściu modułu
- czerwona
- zielona
Temperatura pracy II klasa środowiskowa, -10°C ÷40°C
Wymiary L=76, W=70, H=45 [+/- 2mm]
Mocowanie Listwa montażowa z taśmą przylepną lub kołki montażowe x 4 (PCB fi=4,2mm)
Złącza złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
Waga netto/brutto
0,10kg/0,14kg











Specyfikacja techniczna: RN500

RN500
Ogólne
Napięcie zasilania max. 14V/DC (-/+5%)
Napięcie wyjściowe < 12V DC nom. (+/- 0,3V)
Zakres nastawy napięcia wyjściowego 11V÷Uin (fabrycznie 12V DC)
Moc odbiornika 60W max.
Prąd wyjściowy 5A max
Pobór prądu przez układy modułu 5mA max.
Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP 110% ÷ 150% mocy reduktora - ograniczenie prądu poprzez
bezpiecznik powracalny PTC, ponowne uruchomienie ręczne
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania
DC na wyjściu modułu
- czerwona
- zielona
Temperatura pracy II klasa środowiskowa, -10°C ÷40°C
Wymiary L=76, W=70, H=45 [+/- 2mm]
Mocowanie Listwa montażowa z taśmą przylepną lub kołki montażowe x 4 (PCB fi=4,2mm)
Złącza złącza śrubowe Ф0,41÷1,63 (AWG 26-14)
Waga netto/brutto
0,10kg/0,14kg
