S50D-M670B - Zestaw wideodomofonowy 1-rodzinny, szyfrator, 7" LCD - Vidos

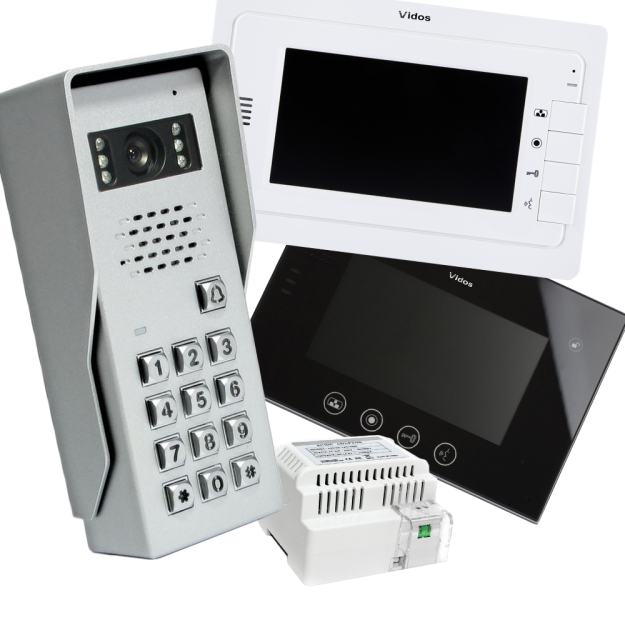

Zestaw wideodomofonowy 1-rodzinny z szyfratorem - Vidos
W skład zestawu wchodzą:
- 1x Panel bramowy z kamerą i szyfratorem S50D
- 1x Monitor dotykowy M670B (czarny) - opcja do wyboru
- 1x Zasilacz DC 14,5V 1,3A PSU5B
Opis produktu
Panel bramowy S50D
- 1 abonamentowa stacja bramowa
- Do 30 unikalnych kodów otwarcia
- Przetwornik obrazu CCD kolor
- Kąt widzenia obiektywu: ok. 87°
- Rozdzielczość: 600 linii
- Obiektyw 3,6 mm
- Zasilanie 12V DC (z monitora)
- Regulacja obiektywu: w pionie i poziomie +/- 10 stopni
- Podświetlenie: 6 diod LED IR
- Obudowa: utwardzony stop aluminium
- Podświetlana klawiatura
- Montaż: natynkowy
- Dedykowane wyjście na zasilenie rygla DC12V
- Sterowanie elektrozaczepem z regulacją czasu otwarcia 1-99 sekund
- Obsługa rygli rewersyjnych i zwór elektromagnetycznych (NO/NC - 1A/24V)
- Możliwość pracy w trybie bistabilnym (wpisanie kodu zwalnia zaczep, ponowne wpisanie kodu zamyka go)
Monitor M670B
- Monitor głośnomówiący bez dodatkowej słuchawki
- Ekran kolorowy 7” panoramiczny TFT LCD
- Obsługa 2 stacji bramowych (lub 1 stacja + 1 kamera)
- Funkcja interkomu pozwala na komunikację głosową między urządzeniami wewnętrznymi
- Dotykowy panel sterowania
- Sterowanie elektrozaczepem i brama automatyczną
- Kolor obudowy: czarny ze srebrną ramką
- Regulacja parametrów monitora (głośność dzwonka, głośność rozmowy, jasność i kolor)
- Możliwość rozbudowy o 3 dodatkowe monitory lub unifony
- Podgląd z możliwością włączenia dźwięku i otwarcia furtki
- Instalacja: 4 przewodowa
- Zasilanie: 14,5V DC - zasilacz na listwę DIN w komplecie
Zasilacz DC PSU5B
- Wejście AC110-240V 50/60Hz
- Wyjście DC 14,5V - 1300mA
- Montaż na szynę DIN
Zestaw wideodomofonowy S50D-M323W/M670B zawiera w sobie jeden z najbardziej popularnych modeli stacji zewnętrznych, głównie ze względu na wyjątkową trwałość i solidną obudowę wykonaną z utwardzanego stopu aluminium. Kolejnym elementem zestawu jest monitor głośnomówiący wyposażony w 7-calowy panoramiczny wyświetlacz TFT LCD oraz funkcję interkomu. Stacja wyposażona jest w kamerę z możliwością dodatkowej regulacji w poziomie i w pionie w zakresie 10 stopni. Wbudowany zamek szyfrowy umożliwiający otwieranie rygla kodem pin. Możliwe zaprogramowanie 30 unikalnych kodów wejściowych oraz płynnie regulowany czas otwarcia elektrozaczepu. Stacja umożliwia również podłączenie dodatkowego przycisku wyjściowego.
Do instalacji wymagane jest zastosowanie 4 przewodów. Zaleca się stosowanie przewodów:
- o średnicy min. 0,5mm - dla instalacji do 30m
- o średnicy min. 0,7mm - dla instalacji powyżej 30m
- dla najlepszej jakości obrazu linii wideo - przewodu koncentrycznego 75ohm
Schemat połączeń
