SD2A500HB-GN-A-PV-0400-S2 - Kamera obrotowa IP 5Mpx, 4mm, Smart Dual Light - DAHUA

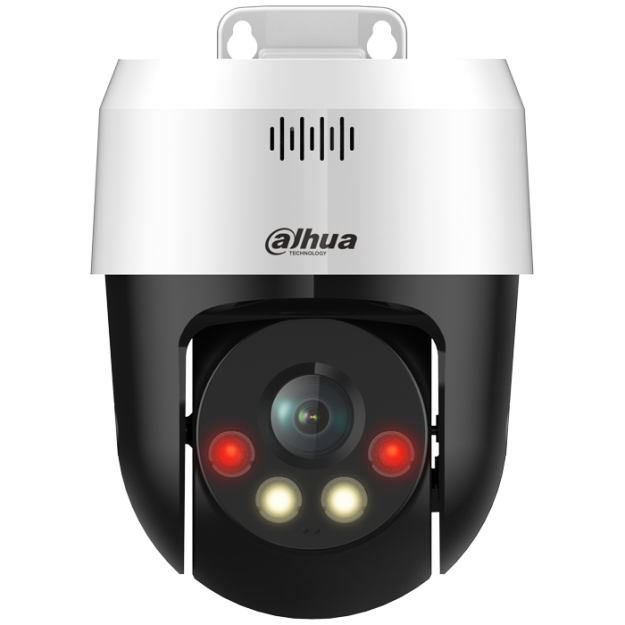

Kamera obrotowa SD2A500HB-GN-A-PV-0400-S2 - DAHUA
SD2A500HB-GN-A-PV-0400-S2 jest kamerą obrotową działającą w systemie IP. W kamerze zastosowano przetwornik 1/2.8” 5Mpx PS Starvis CMOS, który pozwala osiągnąć wyrazisty i jasny obraz w rozdzielczości 2560 x 1920 px. Kompresja danych urządzenia działa w standardzie H.265 lub H.264. Kamera posiada wbudowany mikrofon oraz głośnik które umożliwiają komunikację głosową. Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 512GB.
Urządzenie posiada również wbudowane promiennik IR i LED światła białego z zasięgiem działania do 30m. Umożliwia pracę w 3 trybach oświetlacza-tylko IR, tylko światło białe lub tryb Smart - IR + światło białe. Ponadto urządzenie posiada funkcje ICR, BLC, DWDR, HLC, 3D NR które dostosowują działanie kamery do panujących warunków oraz znacznie poprawiają jakość obrazu. Obudowa kamery stworzona została w standardzie IP66. Kamera zasilana jest napięciem 12V DC lub PoE.
Właściwości PTZ:
- Zakres obrotu/pochylenia: 0° do 345°, 0° do +80°
- Ręczna kontrola prędkości: Obrót : 0,1°–74°/s, Pochylenie: 0,1°–36,4°/s
- Prędkość : Panoramowanie: 62°/s; Pochylenie: 36,3°/s
- Ilość presetów: 300
- Pamięć po wyłączeniu zasilania: Tak
- Bezczyność: aktywacja presetu
Parametry techniczne:
- Przetwornik: 1/2.8" PS CMOS
- Rozdzielczość: 5Mpx (2560x1920)
- Czułość: 0.005Lux
- Obiektyw: 4 mm
- Oświetlacz IR: Tak, 2 promienniki, zasięg do 30m
- Oświetlacz światła białego: Tak, 2 promienniki, zasięg do 30m
- Smart Dual Illumination: Tak
- Wbudowany mikrofon: Tak
- Wbudowany głośnik: Tak
- Slot karty Micro SD: Tak, karta do 512G
- Wejście/wyjście audio: 1/1
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcje obrazu: ICR, BLC, HLC, DWDR, ROL, 3D NR
- Aktywne odstraszanie: 2 diody LED migające (biały), sygnał dźwiękowy (alarm)
- Funkcje inteligentne IVS: wykrywanie wtargnięcia, wykrywanie człowieka
- Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
- Klasa szczelności: IP66
- Temperatura pracy: -30°C to +55°C
- Zasilanie: 12V DC lub PoE
- Wymiary: 140.5 mm × Φ111.0 mm
- Waga: 1kg
Pełny potencjał matrycy
Technologia STARVIS
Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.
Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak SD2A200HB-GN-A-PV-0400-S2, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.
Rys 1. Możliwości przetworników STARVIS /źródło: SONY
Regulowany kąt nagrywania
Obiektyw stałoogniskowy 4.0 mm
Zastosowany w kamerze DAHUA przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o stałej ogniskowej 4.0mm pozwalają na uzyskanie kąta obserwacji od ok. 80.4° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 2560 x 1920p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")
Wydajna kompresja danych
Standard H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys.4 Różnice między wydajnością kompresji H.265 i H.254
Ważne: tryb kompresji w kamerze SD2A500HB-GN-A-PV-0400-S2 można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Specyfikacja techniczna:
| SD2A500HB-GN-A-PV-0400-S2 | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8" CMOS |
| System skanowania |
Progressive |
| Rozdzielczość maksymalna | 2560x 1920 |
| Czułość | Color: 0.005 lux@F1.6 B/W: 0.0005 lux@F1.6 0 lux (illuminator on) |
| Migawka | 1/3 s–1/100,000 s |
| Obiektyw | 4 mm |
| Kąt widzenia | H: 80.4° V: 58.1° D: 104.8° |
| Oświetlacz podczerwieni | 2x IR 30m |
| Oświetlacz światła białego | 2x 30m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
5M (2560 × 1920); 4M (2560 × 1440); 1080p (1920 × 1080); 960p(1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); CIF (352 × 288/352 × 240) |
| Kompresja | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
| Prędkość strumienia głównego |
5M(1–20 kl/s), 4M/1080p/1.3M/720p(1–25/30 kl/s) |
| Bitrate | H264: 512–8192 kbps H265: 233–7680 kbps |
| Funkcje obrazu | |
| AGC | Tak |
| AWB (balans bieli) |
Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | Tak, DWDR |
| Funkcje regulacji obrazu | 3D DNR; Lustro/flip (0°, 90°, 180°, 270°) |
| Detekcja ruchu |
4 obszary (regulacja: rozmiar, położenie, czułość, próg) |
| Strefy zastrzeżone |
4 obszary (regulacja: rozmiar, położenie) |
| Aktywne odstraszanie | 2 diody LED migające (biały) |
| Ostrzeganie dźwiękowe | sygnał dźwiękowy (alarm) |
| Funkcje inteligentne IVS | wykrywanie wtargnięcia, wykrywanie człowieka |
| Audio & Alarm | |
| Kompresja audio | PCM; G.711a; G.711Mu; G.726; MPEG2-Layer2; G722.1 |
| Wejście audio | x1 |
| Wyjście audio | x1 |
| Wbudowany głośnik | Tak |
| Wbudowany mikrofon | Tak |
| Wbudowany slot microSD | Tak, karta do 512GB |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100 Base-T) |
| Protokoły | UDP; FTP; RTMP; IPv6; IPv4; IP Filter; DNS; RTCP; HTTP; NTP; SSL; DHCP; RTP; SMTP; HTTPS; TCP/IP; RTSP; DDNS; ARP |
| Zgodność | RTMP; CGI; SDK; ONVIF (Profile S&T); P2P |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Web Server |
Wbudowany |
| PTZ | |
| Zakres obrotu/pochylenia | 0° do 345°, 0° do +80° |
| Ręczna kontrola prędkości | Obrót : 0,1°–74°/s, Pochylenie: 0,1°–36,4°/s |
| Prędkość | Panoramowanie: 62°/s; Pochylenie: 36,3°/s |
| Ilość presetów | 300 |
| Pamięć po wyłączeniu zasilania | Tak |
| Bezczynność | aktywacja presetu |
| Ogólne | |
| Zasilanie | 12V DC lub PoE |
| Pobór mocy | Max. 12.95W |
| Temperatura pracy | –30 °C do +55 °C |
| Dopuszczalna wilgotność | ≤ 95% |
| Klasa szczelności | IP66 |
| Materiał obudowy | Metal + Plastic |
| Waga | 1kg |
