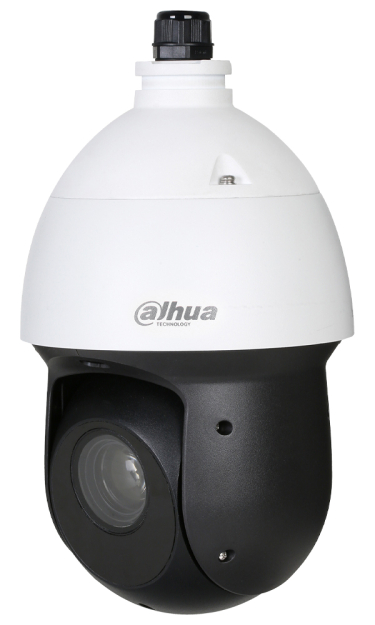

SD49425XB-HNR - Kamera szybkoobrotowa 4Mpx, 4.8-120mm, 25x zoom, Starlight, Al - DAHUA
Kamera szybkoobrotowa SD49425XB-HNR - DAHUA
SD49425XB-HNR jest kamerą szybkoobrotową działającą w systemie IP. W kamerze zastosowano przetwornik 1/2.8” 4 Mpx PS Starvis CMOS, który pozwala osiągnąć wyrazisty i jasny obraz w rozdzielczości 2560 x 1440 px. Kompresja danych urządzenia działa w standardzie H.265 lub H.264. Funkcja WDR 120dB umożliwia doskonałą rejestrację sceny mimo dużego kontrastu. Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 256GB. Kamera zasilana jest napięciem 24V AC.
Właściwości PTZ:
- Max prędkość pracy 240°/s, 0° ~ 360° obrotu, -15° ~ 90° auto flip 180°
- Do 300 presetów, 5 ścieżek, 5 auto-scan, 8 tras (do 32 presetów na trasę)
- Automatyczne rozpoznawanie głównych protokołów takich jak DH-SD, Pelco-P/D,
- Oświetlacz IR o zasięgu do 100m
- Automatyczny powrót do poprzedniego położenia kamery/obiektywu po zaniku zasilania
- Ruch w oczekiwaniu: Wywołanie Presetów/Tras oraz innych operacji po określonym czasie (również po okresie bezczynności przy starcie systemu)
Parametry techniczne:
- Przetwornik: 1/2.8" 4MP STARVIS PS CMOS
- Rozdzielczość: 4Mpx (2560x1440)
- Czułość: 0.005Lux
- Obiektyw: 4.8 ~ 120mm (F1.6 ~ F4.0)
- Kąt widzenia: 60° do 25°
- Oświetlacz IR: 100m
- Slot karty Micro SD: Tak max:256 G
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcje obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI, Defog
- Inteligentna analiza obrazu: detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd)
- Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
- Klasa szczelności: IP66
- Temperatura pracy: -40°C to +60°C
- Zasilanie: 12V DC, PoE
- Pobór mocy: < 21 W
- Wymiary: Ø160x295mm
- Waga: 1,09 kg
Pełny potencjał matrycy
Technologia STARVIS
Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.
Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak SD49225XA-HNR, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.
Rys 1. Możliwości przetworników STARVIS /źródło: SONY
Regulowany kąt nagrywania
Obiektyw zmiennoogniskowy 4.8-120mm
Zastosowany w kamerze DAHUA przetwornik CMOS Starvis w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 4.8-120mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 60° do ok. 2.5° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 2560 x 1440p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")
Wydajna kompresja danych
Standard H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys.4 Różnice między wydajnością kompresji H.265 i H.254
Ważne: tryb kompresji w kamerze SD49425XB-HNR można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Specyfikacja techniczna:
| SD49425XB-HNR | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8" 4MP STARVIS PS CMOS |
| System skanowania |
Progressive |
| Rozdzielczość maksymalna | 2560 x 1944 |
| Czułość | 0.005Lux |
| Stosunek S/N |
>56dB |
| Migawka | 1/3 s–1/100000 s |
| Obiektyw | 2.8 mm~120 mm motozoom z autofocusem |
| Kąt widzenia | 99° do 26° w poziomie |
| Oświetlacz podczerwieni | IR 60m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
|
| Kompresja | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
| Prędkość strumienia głównego |
|
| Bitrate |
|
| Parametry głowicy | |
| Pan Tilt | Zakres poziomy: 0° ~ 360° bez punktu krańcowego Zakres pionowy: -15° ~ 90°; auto flip 180 |
| Prędkość obrotu |
W poziomie: 0,1° ~ 200° / s W pionie: 0,1° ~ 120° / s |
| Prędkość w presecie | W poziomie: 240° / s W pionie: 200° / s |
| Funkcje automatyki | Presety 300(DH-SD), 5 ścieżek, 8 Tras, Auto Pan, Auto-Scan |
| Szeroki zakres dynamiki | Tak, WDR 120 dB |
| Funkcje regulacji obrazu | 3D DNR; Lustro/flip (0°, 90°, 180°, 270°) |
| Detekcja ruchu |
4 obszary (regulacja: rozmiar, położenie, czułość, próg) |
| Maski prywatności | 4 obszary (regulacja: rozmiar, położenie) |
| Detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd) | Tak |
| Audio & Alarm | |
| Wbudowany mikrofon | Tak |
| Wyjście audio |
1 kanał (port RCA) |
| Wejście audio |
1 kanał (port RCA) |
| Wejście alarmowe | 2 wejście kanałowe mA 3–5 VDC |
| Wyjście alarmowe | 1 wyjście kanałowe 300 mA 12 VDC |
| Sieć | |
| Podłączenie sieci | RJ-45 (100/1000Base-T) |
| Protokoły | IPv4; HTTP; HTTPS; TCP; UDP; ARP; RTP; RTSP; SMTP; FTP; DHCP; DNS; NTP; Multicast |
| Zgodność | ONVIF (Profile S); CGI; P2P; Genetec |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Web Server |
Wbudowany |
| Ogólne | |
| Slot karty Micro SD | Tak , karta Micro SD 256 G |
| Klasa szczelności | IP66 |
| Zasilanie | 12V DC |
| Pobór mocy |
<21W |
| Temperatura pracy | -40°C do 70°C |
| Dopuszczalna wilgotność | <95% |
| Materiał obudowy | Metal |
| Wymiary | Ø160x295mm |
| Waga | 3 kg |
