SD49825XB-HNR - Kamera szybkoobrotowa 8Mpx, 5 mm–125 mm, 25x zoom, IR100m, WizSense - DAHUA
PRODUKT WYCOFANY Z OFERTY

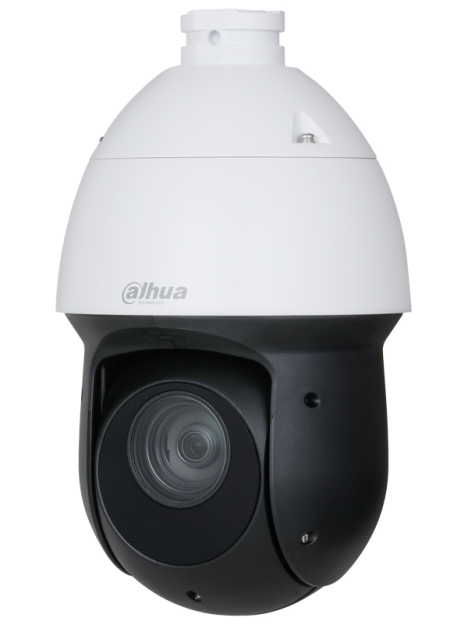

Kamera szybkoobrotowa SD49825XB-HNR - DAHUA
SD49825XB-HNR jest kamerą szybkoobrotową działającą w systemie IP. W kamerze zastosowano przetwornik 1/2.8” CMOS, który pozwala osiągnąć wyrazisty i jasny obraz w rozdzielczości 3840 x 2160(8Mpx). Kompresja danych urządzenia działa w standardzie H.265 lub H.264. Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 256GB. Kamera zasilana jest napięciem 12 VDC lub PoE+.
Właściwości PTZ:
- Zakres obrotu/pochylenia: 0° do 360°, -15° do +90°, autoobrót 180°
- Ręczna kontrola prędkości: Obrót : 0,1°–200°/s, Pochylenie: 0,1°–120°/s
- Prędkość presetów : Panoramowanie: 240°/s; Pochylenie: 200°/s
- Ilość presetów: 300
- Pamięć po wyłączeniu zasilania: Tak
- Liczba tras: 8
- Liczba patroli: 5
- Liczba skanowań: 5
- Bezczyność: aktywacja presetu, trasy, skanowania, patrolu
Parametry techniczne:
- Przetwornik: 1/2.8" PS CMOS
- Rozdzielczość: 8Mpx (3840x2160)
- Zoom cyfrowy: 16x
- Czułość: 0.005Lux
- Obiektyw: 5 mm–125 mm zmiennoogniskowy
- Oświetlacz IR: Tak, zasięg do 100m
- Slot karty Micro SD: Tak, karta do 256G
- Wejście/wyjście audio: 1/1
- Wejście/wyjście alarmowe: 2/1
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcje obrazu: ICR, BLC, HLC, WDR, ROL, 3D NR
- Funkcje inteligentne WizSense: detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd)
- Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
- Klasa szczelności: IP66
- Temperatura pracy: -40°C to +70°C
- Zasilanie: 12 VDC lub PoE+
- Wymiary: 269.9 mm × Φ160 mm
- Waga: 4.3kg
Pełny potencjał matrycy
Technologia STARVIS
Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.
Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak SD49825XB-HNR, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.
Rys 1. Możliwości przetworników STARVIS /źródło: SONY
Regulowany kąt nagrywania
Obiektyw zmiennoogniskowy 5 - 125mm
Zastosowany w kamerze DAHUA przetwornik CMOS w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 5-125mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 53.1° do 3.4° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 3840 x 2160p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")
Wydajna kompresja danych
Standard H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys.4 Różnice między wydajnością kompresji H.265 i H.254
Ważne: tryb kompresji w kamerze SD49825XB-HNR można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Inteligentna analiza obrazu
Seria WizSense
Kamera SD49825XB-HNR należy do serii WizSense, która charakteryzuje się wysokiej klasy rozwiązaniami bazującymi na algorytmach AI oraz deep learning. Do najważniejszych funkcji WizSense należy przede wszystkim SMD, czyli najnowsza technologia pozwalająca niemal zupełnie ograniczyć fałszywe alarmy. Algorytmy AI w serii WizSense potrafią również rozpoznać człowieka i pojazd, zapewniają dokładniejszą ochronę perymetryczną oraz posiadają zwiększoną odległość wykrywania. Przy współpracy ze Smart NVR kamera posiada również funkcje inteligentnego wyszukiwania, wyodrębnianie zdarzeń oraz scalanie w filmy ze zdarzeń. Technologia Quick Pick może szybko identyfikować interesujące osoby / pojazdy, co optymalizuje wyszukiwanie odpowiednich zdarzeń SMD. AI SSA (samoadaptacja sceny) opera się na algorytmie deep learning, które inteligentnie identyfikuje wiele scen i dostosowuje się do ich optymalnych obrazów.
Specyfikacja techniczna:
| SD49825XB-HNR | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8" CMOS |
| Rozdzielczość maksymalna | 3840 x 2160 |
| Czułość | Color: 0.005 lux@F1.6 B/W: 0.0005 lux@F1.6 0 lux (illuminator on) |
| Migawka | 1/3 s–1/100,000 s |
| Obiektyw | 5 mm–125 mm zmiennoogniskowy |
| Kąt widzenia | H: 53.1°–3.4°; V: 30.4°–1.9°; D: 59.3°–3.9° |
| Zoom optyczny | 25x |
| Zoom cyfrowy | 16x |
| Oświetlacz IR | Tak, zasięg do 100m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
4K (3840 × 2160); 4M (2560 × 1440); 3M (2304 × 1296);1080p (1920 × 1080); 960p (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF(352 × 288/352 × 240) |
| Kompresja | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
| Prędkość strumienia głównego |
4K/4MP/1080p/1.3M/720p (1–25/30 kl/s) |
| Bitrate | H.264: 3328 kbps–8192 kbps H.265: 1280 kbps–8192 kbps |
| Funkcje obrazu | |
| AGC | Tak |
| AWB (balans bieli) |
Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | Tak, WDR |
| Funkcje regulacji obrazu | 3D NR; Lustro/flip (0°, 90°, 180°, 270°) |
| Funkcje inteligentne WizSense | detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd), wykrywanie twarzy |
| SMD+ | Tak |
| Audio & Alarm | |
| Kompresja audio | PCM; G.711a; G.711Mu; G.726; MPEG2-Layer2; G722.1 |
| Wejście audio | x1 |
| Wyjście audio | x1 |
| Wejście alarmowe | x2 |
| Wyjście alarmowe | x1 |
| Wbudowany głośnik | Tak |
| Wbudowany mikrofon | Tak |
| Wbudowany slot microSD | Tak, karta do 256GB |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100 Base-T) |
| Protokoły | HTTP; HTTPS; IPv4; RTSP; UDP; SMTP; NTP; DHCP; DNS; DDNS; IPv6; 802.1x; QoS; FTP; UPnP; ICMP; SNMP v1/ v2c/v3 (MIB-2); IGMP; ARP; RTCP; RTP; PPPoE; TCP; RTMP |
| Zgodność | ONVIF Profile S&G&T; CGI |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Web Server |
Wbudowany |
| PTZ | |
| Zakres obrotu/pochylenia | 0° do 360°, -15° do +90°, autoobrót 180° |
| Ręczna kontrola prędkości | Obrót : 0,1°–200°/s, Pochylenie: 0,1°–120°/s |
| Prędkość presetów | Panoramowanie: 240°/s; Pochylenie: 200°/s |
| Ilość presetów | 300 |
| Pamięć po wyłączeniu zasilania | Tak |
| Liczba tras | 8 |
| Liczba patroli | 5 |
| Liczba skanowań | 5 |
| Bezczynność | aktywacja presetu, trasy, skanowania, patrolu |
| Ogólne | |
| Zasilanie | 12V DC lub PoE+ |
| Pobór mocy | Max. 20W |
| Temperatura pracy | –40 °C do +70 °C |
| Dopuszczalna wilgotność | ≤ 95% |
| Klasa szczelności | IP66 |
| Materiał obudowy | Metal + Plastic |
| Waga | 4.3kg |
| Wymiary | 269.9 mm × Φ160 mm |
