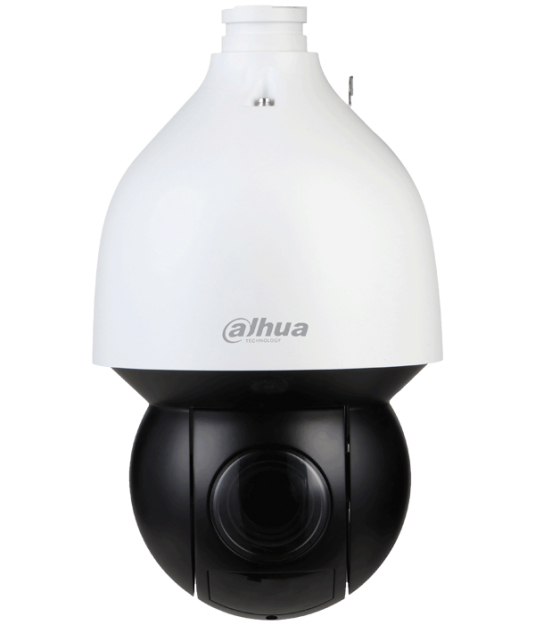

SD5A232XA-HNR - Kamera szybkoobrotowa 2Mpx, 4.9 mm–156 mm, 32x zoom, IR150m, Starlight+, Autotracking - DAHUA
Kamera szybkoobrotowa SD5A232XA-HNR - DAHUA
SD5A232XA-HNR jest kamerą szybkoobrotową działającą w systemie IP. W kamerze zastosowano przetwornik 1/2.8” CMOS, który pozwala osiągnąć wyrazisty i jasny obraz w rozdzielczości 1920 x 1080(2Mpx). Kompresja danych urządzenia działa w standardzie H.265 lub H.264. Kolejnym z atutów tego modelu kamery jest wbudowane gniazdo kart pamięci MicroSD do 256GB. Kamera zasilana jest napięciem 24V DC lub PoE+.
Właściwości PTZ:
- Zakres obrotu/pochylenia: 0° do 360°, Pochylenie: -15° do +90°, Autoobrót: 180°
- Ręczna kontrola prędkości: Obrót : 0,1°–300°/s, Pochylenie: 0,1°–200°/s
- Prędkość presetów : Panoramowanie: 400°/s; Pochylenie: 300°/s
- Ilość presetów: 300
- Pamięć po wyłączeniu zasilania: Tak
- Liczba tras: 8
- Liczba patroli: 5
- Liczba skanowań: 5
- Bezczyność: aktywacja presetu, trasy, skanowania, patrolu
Parametry techniczne:
- Przetwornik: 1/2.8" PS CMOS
- Rozdzielczość: 2Mpx (1920x1080)
- Zoom cyfrowy: 16x
- Zoom optyczny: 32x
- Czułość: 0.005Lux
- Obiektyw: 4.9 mm–156 mm zmiennoogniskowy
- Oświetlacz IR: Tak, zasięg do 150m
- Slot karty Micro SD: Tak, karta do 256G
- Wejście/wyjście audio: 1/1
- Wejście/wyjście alarmowe: 2/1
- Kompresja obrazu: H.265+/ H.264+/ H.265/ H.264B/ H.264M/ H.264H / MJPEG
- Funkcje obrazu: ICR, BLC, HLC, ROL, 3D NR, Defog
- Szeroki zakres dynamiki: Tak, WDR 120dB
- Wybrane funkcje inteligentne: detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd)
- SMD+: Tak, filtrowanie fałszywych alarmów
- Autotracking: Tak, automatyczne śledzenie obiektu
- Konfiguracja i obsługa zdalna: oprogramowanie VMS (Smart PSS, DSS Express, DSS PRO), przeglądarka WEB, aplikacje mobilne
- Klasa szczelności: IP67
- Klasa odporności mechanicznej: IK10
- Temperatura pracy: -40°C to +70°C
- Zasilanie: 24V DC lub PoE+
- Wymiary: Φ190 × 332 mm
- Waga: 4.7kg
Pełny potencjał matrycy
Technologia STARVIS
Technologia Starvis jest rozwiązaniem, pozwalającym wykorzystać pełnię możliwości matryc CMOS. Zwiększenie czułość matrycy następuje poprzez wykorzystanie tzw. tylnej iluminacji (ang. back ilumination), czyli konstrukcji, w której elementy światłoczułe znajdują się bezpośrednio za filtrami barwy, przed warstwą ścieżek przesyłowych. Dzięki temu zwielokrotnione zostaje prawdopodobieństwo złapania pojedynczego fotonu, co skutkuje możliwością rejestracji wyraźnego obrazu w warunkach szczątkowego oświetlenia.
Wadą tego rodzaju konstrukcji jest znaczny wzrost szumu oraz tendencja do mieszania się kolorów między sąsiadującymi pikselami, dlatego kamery przemysłowe wykorzystujące przetworniki Starvis, takie jak SD5A232XA-HNR, zawsze wymagają zastosowania algorytmów wspomagających optymalizację obrazu, takich jak cyfrowa redukcja szumów 3D-DNR, WDR czy BLC.
Rys 1. Możliwości przetworników STARVIS /źródło: SONY
Regulowany kąt nagrywania
Obiektyw zmiennoogniskowy 4.9 - 156 mm
Zastosowany w kamerze DAHUA przetwornik CMOS w rozmiarze 1/2.8" cala oraz obiektyw o zmiennej ogniskowej 4.9-156mm pozwalają na uzyskanie regulowanego kąta obserwacji od ok. 62.8° do 2.2° w poziomie. Taka konstrukcja obiektywu widzenia sprawia, iż prezentowany model nadaje się idealnie zarówno do realizowania podglądu detali, jak i nagrywania ogółu zdarzeń w obrębie obserwowanej sceny. Jednocześnie dzięki wysokiej rozdzielczości matrycy - 1920 x 1080p - urządzenie zapewnia bardzo dobre odwzorowanie szczegółów oraz możliwość szczegółowej analizy zawartości nagrań poprzez 16-krotny zoom cyfrowy.
Rys. 2 Porównanie kątów nagrywania dla różnych obiektywów (dla standardowego przetwornika 1/2.8")
Wydajna kompresja danych
Standard H.265/ HVEC
Nowe modele kamer sieciowych DAHUA wykorzystują do kompresji materiału wideo wydajny kodek HEVC (ang. High Efficiency Video Coding), oznaczany w branży systemów telewizji przemysłowej jako H.265. Standard ten stworzony został w odpowiedzi na potrzebę transmisji materiałów wideo wysokiej rozdzielczości (4K) bez nadmiernego obciążania łącza transmisyjnego. W porównaniu z poprzednim standardem H.264 nowa technologia pozwala na prawie dwukrotną oszczędność pasma, co w systemach monitoringu CCTV przekłada się na wydłużenie czasu archiwizacji materiału na dysku, zwiększenie dostępnej przepustowości łącza sieciowego oraz wydłużenie żywotności nośników danych. Co więcej, różnica jakości materiału wideo w kompresji H.265, w porównaniu z wersją H.264, jest praktycznie niezauważalna.
Rys.4 Różnice między wydajnością kompresji H.265 i H.254
Ważne: tryb kompresji w kamerze SD5A232XA-HNR można swobodnie przełączać między H.265 i H.264, co pozwala jej pracować z rejestratorami nieobsługującymi kompresji HVEC.
Specyfikacja techniczna:
| SD5A232XA-HNR | |
|---|---|
| Kamera | |
| Przetwornik | 1/2.8" CMOS |
| Rozdzielczość maksymalna | 1920 x 1080(2Mpx) |
| Czułość | Color: 0.005 Lux@F1.35 B/W: 0.0005 Lux@F1.35 0 Lux (IR on) |
| Migawka | 1/1 s–1/30000 s |
| Obiektyw | 4.9 mm–156 mm zmiennoogniskowy |
| Kąt widzenia | H: 62.8°–2.2°; V: 36.7°–1.3°; D: 69.2°–2.6° |
| Zoom optyczny | 32x |
| Zoom cyfrowy | 16x |
| Oświetlacz IR | Tak, zasięg do 150m |
| Filtr podczerwieni | Mechaniczny ICR |
| Rozdzielczość |
1080P (1920 × 1080); 1.3M (1280 × 960); 720P (1280 ×720); D1 (704 × 576/704×480); CIF (352 × 288/352 × 240) |
| Kompresja | H.265+/ H.264+/ H.265/ H.264B/ H.264M/ H.264H / MJPEG |
| Prędkość strumienia głównego |
1080P/1.3M/720P (1–50/60 kl/s) |
| Bitrate | H.265/H.264: 3 kbps–20480 kbps |
| Funkcje obrazu | |
| AGC | Tak |
| AWB (balans bieli) |
Auto/natural/street lamp/outdoor/manual/regional custom |
| BLC | Tak |
| HLC | Tak |
| ROI | Tak |
| Szeroki zakres dynamiki | Tak, WDR 120dB |
| Funkcje regulacji obrazu | 3D NR; Lustro/flip (0°, 90°, 180°, 270°) |
| Funkcje inteligentne WizSense | detekcja ruchu, przekroczenie linii, wtargnięcie w obszar, klasyfikacja obiektu (człowiek / pojazd), wykrywanie twarzy |
| SMD+ | Tak |
| Autotracking | Tak, automatyczne śledzenie obiektu |
| Audio & Alarm | |
| Kompresja audio | G.711a; G.711Mu; G.726; AAC; MPEG2-Layer2; G722.1; G729; G723 |
| Wejście/wyjście audio | 1/1 |
| Wejście/wyjście alarmowe | 2/1 |
| Wbudowany slot microSD | Tak, karta do 256GB |
| Sieć | |
| Podłączenie sieci | RJ-45 (10/100 Base-T) |
| Protokoły | IPv4; IPv6; HTTP; HTTPS; 802.1x; Qos; FTP; SMTP; UPnP; SNMPv1/v2c/v3 (MIB-2); DNS; DDNS; NTP; RTSP; RTP; TCP; UDP; IGMP; ICMP; DHCP; PPPoE; ARP; RTCP; RTMP |
| Zgodność | ONVIF Profile S&G&T; CGI |
| Użytkownicy | 20 (zalogowanych jednocześnie) |
| Systemy mobilne |
iOS, android |
| Web Server |
Wbudowany |
| PTZ | |
| Zakres obrotu/pochylenia | 0° do 360°, Pochylenie: -15° do +90°, Autoobrót: 180° |
| Ręczna kontrola prędkości | Obrót : 0,1°–300°/s, Pochylenie: 0,1°–200°/s |
| Prędkość presetów | Panoramowanie: 400°/s; Pochylenie: 300°/s |
| Ilość presetów | 300 |
| Pamięć po wyłączeniu zasilania | Tak |
| Liczba tras | 8 |
| Liczba patroli | 5 |
| Liczba skanowań | 5 |
| Bezczynność | aktywacja presetu, trasy, skanowania, patrolu |
| Ogólne | |
| Zasilanie | 24V DC lub PoE+ |
| Pobór mocy | Max. 20W |
| Temperatura pracy | –40 °C do +70 °C |
| Dopuszczalna wilgotność | ≤ 95% |
| Klasa szczelności | IP67 |
| Klasa odporności mechanicznej | IK10 |
| Materiał obudowy | Metal |
| Wymiary | Φ190 × 332 mm |
| Waga | 4.7kg |
