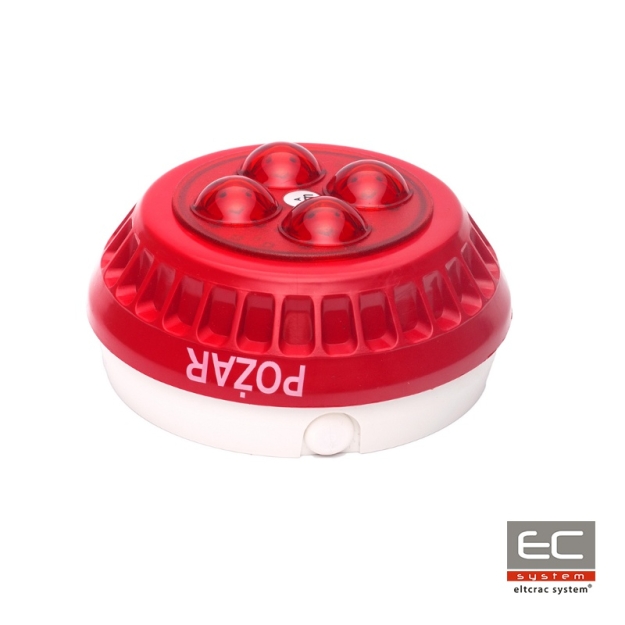

SO-Pd13 - Sygnalizator optyczny z zespołem diod LED, bez synchronizacji - W2

Kod:
SO-Pd13/3m
Cena netto:
Cena brutto:
220,00 zł 270,60 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
Producent:
W2

SO-Pd13 - Sygnalizator optyczny z zespołem diod LED, bez synchronizacji - W2




SO-Pd13 sygnalizuje wystąpienie zagrożenia pożarowego przy pomocy sygnału optycznego wewnątrz budynków. Urządzenie posiada obudowę wykonaną z tworzywa sztucznego, w której znajdują się podzespoły elektroniczne. Na górze obudowy znajduje się źródło światła – diody LED. Sygnalizatory serii SO-Pd13 posiadają w swojej pokrywie złącze zasilające.

SO-Pd13 dostępny jest w trzech wersjach: 9m, 6m oraz 3m. W zależności od wersji, zmienia się obszar pokrycia (obszar, w którym natężenie światła jest większe od 0,4 lx). Sygnalizator spełnia wymagania normy EN 54-23:2010

Po podłączeniu napięcia zasilania sygnalizator generuje sygnał optyczny impulsowy o czasie rozbłysku krótszym od 0,2 s. Częstotliwość generowanego sygnału optycznego wynosi 0,56 Hz. Światło generują diody LED mocy umieszczone w obudowie (kloszu), które tworzą układ optyczny.

Sygnalizatory serii SO-Pd13 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (zalecany model PIP-1AN). Puszkę montuje się do podłoża lub ściany, która również posiada wymaganą odporność ogniową. Gdy ze względów estetycznych sygnalizatora nie możne umieścić bezpośrednio na puszcze PIP-1AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej. Należy pamiętać, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym (np. sytuacja, w której puszka PIP-1AN przymocowana jest do sufitu o odporności E90, natomiast sygnalizator SO-Pd13 zamontowany jest na suficie podwieszanym).



Tworzenie sieci sygnalizatorów pracujących synchronicznie

Przed przystąpieniem do tworzenia sieci sygnalizatorów, należy skonfigurować tryb pracy sygnalizatora. W pokrywie sygnalizatora umieszczony jest mikroprzełącznik czteropozycyjny. Przestawienie pozycji M/S mikroprzełącznika w pozycję ON ustawia tryb „master”, pozycja OFF tryb „slave”.

W każdej sieci może być tylko jeden sygnalizator „master”, który odpowiedzialny jest za generowanie impulsów synchronizacyjnych. Pozostałe sygnalizatory ustawia się w tryb „slave”. Niewłaściwe ustawienie trybu pracy spowoduje niewłaściwe działanie sieci sygnalizatorów.





Schemat synchronizacji SO-Pd13









Typ sygnalizatora optyczny
Napięcie zasilania 16 – 32,5 V DC
Pobór prądu w stanie spoczynku 0 mA
Pobór prądu w stanie alarmowania SO-Pd13/3m <38 mA
SO-Pd13/6m <38 mA
SO-Pd13/9m <85 mA
Pobór mocy w stanie alarmowania SO-Pd13/3m <0,91 W
SO-Pd13/6m <0,91 W
SO-Pd13/9m <2 W
Rodzaj środowiska pracy Typ A
Zakres temperatury pracy -10°C ÷ +55°C
Stopień ochrony zapewniony przez obudowę IP54
Rodzaj przewodu linii dozorowej/sygnałowej/zasilania Zgodnie z przepisami, gwarantowany przekrój zgodnie z EN 54-23 od 0,28 mm² do 1,5 mm² włącznie
Max. przekrój przewodu 2,5 mm²
Barwa emitowanego światła Wg świadectwa dopuszczenia: czerwonaWg normy EN 54-23:2010 biała lub czerwona
Liczba błysków na minutę 33,6 błysków na minutę
Czas pojedynczego rozbłysku SO-Pd13/3m  tb=0,15 s
SO-Pd13/6m  tb=0,15 s
SO-Pd13/9m  tb=0,15 s
Kategoria urządzenia Kategoria O
Masa SO-Pd13/3m ~180 g
SO-Pd13/6m ~180 g
SO-Pd13/9m ~220 g
Wymiary SO-Pd13/3m Ø 115×53 mm
SO-Pd13/6m Ø 115×53 mm
SO-Pd13/9m Ø 115×68 mm
Współpracująca puszka instalacyjna PIP-1AN
