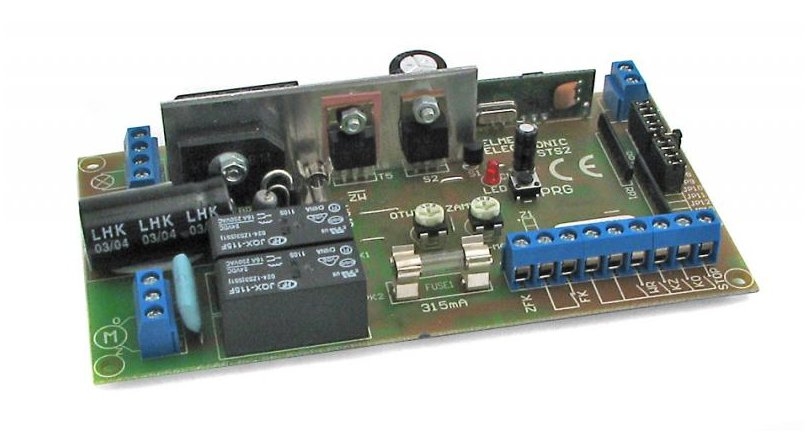

STB24VM1 - Sterowniki bramy przesuwnej 24V z funkcją łagodnego zatrzymania Elmes

STB24VM1 Sterowniki bramy przesuwnej 24V z funkcją łagodnego zatrzymania Elmes

Urządzenie STB 24V M1 przewidziane jest do sterowania silnikiem prądu stałego 24VDC (STB24 VM1), w którym zmianę kierunku ruchu uzyskuje się poprzez zmianę biegunowości zasilania.

Posiada następujące funkcje:
-technologia zmiennego kodu KEELOQ® zapewniająca wysoki poziom bezpieczeństwa;
-superheterodynowy odbiornik radiowy;
-sterowanie pilotem lub wyłącznikiem ściennym w cyklu: otwieranie-stop-zamykanie-stop ...itd.;
-współpraca ze wszystkimi pilotami na pasmo 433,92 MHz produkcji Elmes Elektronik;
-pamięć pilotów: 112;
-zwolnienie silnika przy zatrzymaniu – zabezpiecza napęd przed mechanicznymi przeciążeniami i zwiększa trwałość napędu;
-luzowanie naprężeń powstających w napędzie po zamknięciu bramy poprzez podanie krótkiego impulsu na otwieranie;
-zabezpieczenie przeciążeniowe (nadprądowe) ustalane niezależnie dla każdego kierunku z osobna;
-samozamykanie po programowanym czasie PAUZY;
-możliwość blokowania samozamykania pilotem;
-praca w trybie parkingu – pilot wywołuje tylko otwieranie, nie zatrzymuje bramy i nie zamyka;
-współpraca z wyłącznikami krańcowymi typu NO (normalnie otwarte) lub NC (normalnie zwarte);
-wyjście na lampę ostrzegawczą (migającą) lub oświetleniową;
-współpraca z fotokomórką typu NC (normalnie zamkniętą). Zadziałanie fotokomórki w czasie zamykania bramy powoduje jej otwieranie, a w czasie PAUZY – wstrzymuje odliczanie czasu. Po zwolnieniu fotokomórki PAUZA odliczana jest od początku lub PAUZA zostaje skrócona –po 5 s nastąpi zamykanie bramy;

Dodatkowe funkcje podnoszące bezpieczeństwo użytkowania:
- wejście STOP do podłączenia dodatkowych urządzeń zabezpieczających,
- automatyczne zamykanie bramy poprzedzone trzema sekundami migania lampy;
- programowany czas pracy silnika – zabezpieczenie na wypadek uszkodzenia krańcówek.


SPECYFIKACJA:
-odbiornik radiowy superheterodynowy 433,92MHz,
-zasilanie: 24 VAC (STB24VM1)
-pobór prądu (bez podłączonej fotokomórki i przy wyłączonym silniku): maks: 100mA,
-maksymalny prąd silnika 6,3 A,
-maksymalna moc lampy 40 W,
-wyjście zasilania fotokomórki: 24 VDC (STB24VM1) lub 12VDC (STB12VM1), maks. 240 mA,
-czułość zabezpieczenia przeciążeniowgo: 2..7,5 A,
-czas pracy silnika 1s .. 60 min.,
-czas PAUZY lub świecenia lampy po zatrzymaniu 1 .. 255 s.
-pamięć pilotów - 112.
