CDNVSp - Sumator pośredni Slave do systemu CDNV - ACO

Charakterystyka produktu

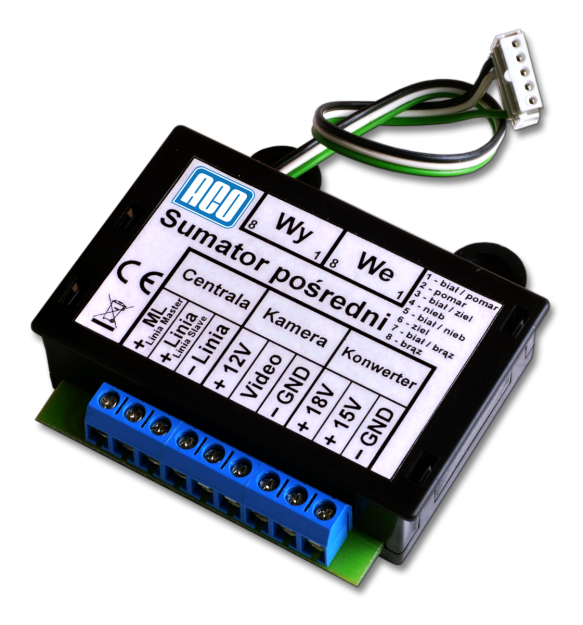

CDNVSp - Sumator pośredni Slave do systemu CDNV

• Typ instalacji: Cyfrowa - skrętka cat. 5e lub 6

• Zasilanie: 15V DC / 50mA

• Pobór mocy w trybie czuwania: 0W

• Wyjścia:
  • 1 x gniazdo RJ45 (wyjście magistrali wideo)

  • 1 x złącze EXTMOD (podłączenie centrali/panelu)

  • Złącza śrubowe ARK:
    • Podłączenie linii audio z poprzedzającej centrali/panelu (złącze „ML”)

• Wejścia:
  • 1 x gniazdo RJ45 (wejście magistrali wideo)

  • Złącza śrubowe ARK:
    • Podłączenie linii audio z centrali/panelu

    • Podłączenie kamery wbudowanej w panel lub modułu CDNVK (75Ω/1Vp-p, zasilanie 12V)

    • Podłączenie zasilania
• Cechy:
  • Stosowany w centralach serii CDNP typu Slave z modułem CDNVK

  • Stosowany w panelach Inspiro wideo Slave

  • Stosowany w panelach Familio P z zewnętrzną kamerą

  • Wprowadza do magistrali systemu: zasilanie, sygnał wideo oraz linię audio

  • Wyprowadza z magistrali sygnał linii audio z poprzedzającej centrali/panelu (złącze „ML”)

Opis produktu

Sumator pośredni CDNVSp rozbudowuje istniejącą magistralę cyfrowego systemu wideo. Służy do podłączenia modułu kamery, panelu oraz zasilacza przy centralach CDNP i Inspiro typu Slave oraz Familio P z zewnętrzną kamerą. W wybranych kompatybilnych modelach urządzeń możliwy jest montaż sumatora bezpośrednio w ramce lub puszce. Istnieje możliwość oddalenia sumatora od panelu poprzez zastosowanie modułu ARK-RS.

Wymiary

70,5 x 71 x 19,5mm
