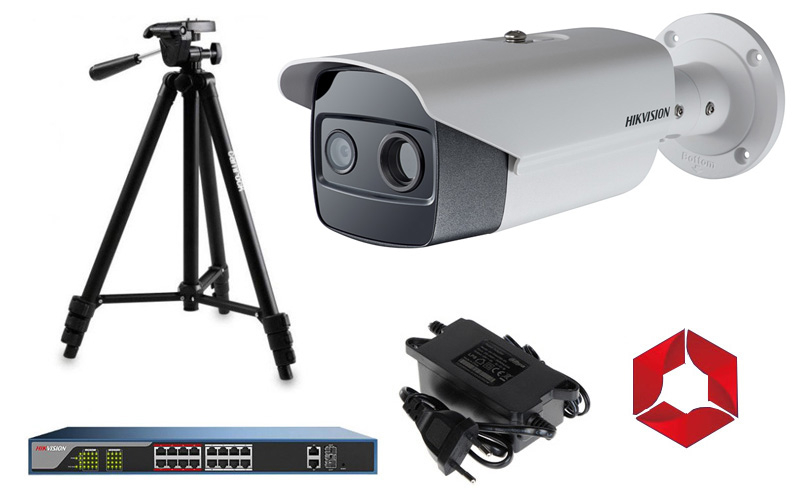

System pomiaru temperatury ciała ludzkiego - Hikvision

• 1x kamera termowizyjna DS-2TD2636B-15/P z zakresem pomiaru 30℃-45℃
• 1x switch sieciowy 16xPoE DS-3E1318P-E
• 1x statyw do montażu kamery
• 1x uchwyt do montażu na statywie
• 1x oprogramowanie iVMS-4200 z modułem Thermal

Cechy systemu:

• Zdalny pomiar temperatury ciała w czasie rzeczywistym
• Jednoczesny pomiar wielu osób o obszarze nagrywania
• Dokładność pomiaru: ±0.5°C
• Zasięg pomiaru: 4.5-9m
• Automatyczne uruchomienie alarmu po wykryciu podwyższonej temp.
• Intuicyjny interfejs użytkownika - iVMS-4200
• Wysoka rozdzielczość spektrum cieplnego: 384 x 288

Zastosowanie praktyczne

Detekcja symptomów choroby

Termowizyjny system pomiarowy do pomiaru i wykrywania temperatury ciała stanowi odpowiedź na rosnące zapotrzebowanie na szybką i skuteczną metodę wykrycia i zapobiegania rozprzestrzeniania się infekcji wirusowych oraz bakteryjnych, stanowiących zagrożenie epidemiologiczne poprzez dużą zaraźliwość oraz wysoki stopień mobilności w przestrzeni publicznej. Dzięki wykorzystaniu promieniowania cieplnego ludzkiego ciała system pozwala na detekcję osób, posiadających podwyższoną temperaturę ciała, tzw. stan gorączkowy lub podgorączkowy.

W trakcie trwania pomiaru kamera rejestruje w czasie rzeczywistym temperaturę osób znajdujących się w polu detekcji i w momencie wykrycia poziomu temperatury przekraczającego określoną wartość (np. 36.5℃), natychmiastowo przekazuje informację do serwera, który uruchamia alarm dźwiękowy oraz świetlny. Dzięki temu odpowiednie organy porządkowe mogą zareagować niezwykle dokładnie poprzez szybką izolację danej osoby w celu zapobiegnięcia rozprzestrzeniania się patogenu oraz przeprowadzeniu dalszych, dokładnych badań jej stanu.

Warunki prawidłowego pomiaru:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
• obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
• kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.

Przykładowe stanowisko pomiarowe
