System pomiaru temperatury ciała ludzkiego - Hikvision

Kod:
13253PG
Kod producenta:
Hikvision vs. COVID-
Gwarancja:
24 miesiące
Cena brutto:
Cena netto:
27 773,00
22 579,67
szt.
Producent:
Hikvision
Przetwornik:
VOx uncooled
Obiektyw:
6mm
Standard transmisji:
IP
Kompresja obrazu:
H.265+/ H.265/ H.264+/ H.264/ MJPEG
Inne:
Pomiar temperatury ciała
Klasa szczelności:
IP67
Zasilanie:
12 VDC, PoE

System do pomiaru temperatury i wykrywania zagrożeń epidemiologicznych - Hikvision


Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.

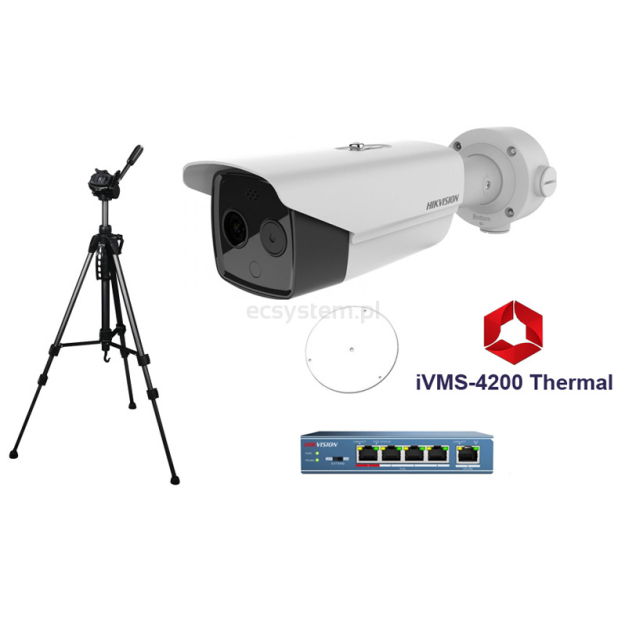

Elementy systemu pomiarowego:

  • 1x kamera termowizyjna DS-2TD2617B-6/PA z zakresem pomiaru 30℃-45℃
  • 1x switch 4xPoE DS-3E0105P-E
  • 1x statyw do kamery
  • 1x uchwyt do montażu na statywie DS-2909ZJ
  • 1x oprogramowanie iVMS-4200 z modułem Thermal

Cechy systemu:

  • Zdalny pomiar temperatury ciała w czasie rzeczywistym
  • Jednoczesny pomiar wielu osób o obszarze nagrywania
  • Dokładność pomiaru: ±0.5°C
  • Zasięg pomiaru: 1.5-2.5m
  • Automatyczne uruchomienie alarmu po wykryciu podwyższonej temp.
  • Intuicyjny interfejs użytkownika - iVMS-4200





Zastosowanie praktyczne

Detekcja osób potencjalnie zarażonych

Termowizyjny system pomiarowy do pomiaru i wykrywania temperatury ciała stanowi odpowiedź na rosnące zapotrzebowanie na szybką i skuteczną metodę wykrycia i zapobiegania rozprzestrzeniania się infekcji wirusowych oraz bakteryjnych, stanowiących zagrożenie epidemiologiczne poprzez dużą zaraźliwość oraz wysoki stopień mobilności w przestrzeni publicznej. Dzięki wykorzystaniu promieniowania cieplnego ludzkiego ciała system pozwala na detekcję osób, posiadających podwyższoną temperaturę ciała, tzw. stan gorączkowy lub podgorączkowy.

W trakcie trwania pomiaru kamera rejestruje w czasie rzeczywistym temperaturę osób znajdujących się w polu detekcji i w momencie wykrycia poziomu temperatury przekraczającego określoną wartość (np. 36.5℃), natychmiastowo przekazuje informację do serwera, który uruchamia alarm dźwiękowy oraz świetlny. Dzięki temu odpowiednie organy porządkowe mogą zareagować niezwykle dokładnie poprzez szybką izolację danej osoby w celu zapobiegnięcia rozprzestrzeniania się patogenu oraz przeprowadzeniu dalszych, dokładnych badań jej stanu.



Proces pomiaru i wykrycia osób zarażonych

Bispektralny charakter pracy

Eliminacja fałszywych alarmów

Nowe kamery termograficzne Hikvision wykorzystują dwa pasma promieniowania - spektrum widzialne oraz cieplne. Dodatkowo posiadają one zintegrowane algorytmy detekcji twarzy, dzięki którym pomiar temperatury realizowany jest tylko na określonych obiektach (twarz), a liczba fałszywych alarmów zostaje zredukowana do minimum. Zaawansowana analityka obrazu w kamerze znacznie zwiększają wydajność stanowiska pomiarowego, pozwalając mierzyć jednocześnie temperaturę u wielu osób.



Tryb bispektralny w kamerze



Test kamery:





Warunki prawidłowego działania systemu:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

  • kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
  • obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
  • w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru. W przypadku mniejszej różnicy czas ten ulega skróceniu - poniżej 5 stopni C czas ten wynosi ~30 sekund.
  • kamera po uruchomieniu dostosowuje się do tła cieplnego otoczenia - kalibracja ta trwa 25-30 min. - przez ten czas system nie powinien dokonywać pomiarów.



Stanowisko pomiaru temperatury

Przykładowe stanowisko pomiarowe
