System pomiaru temperatury ciała ludzkiego - Dahua

Kod:
13252PG
Kod producenta:
Dahua vs. COVID-19
Gwarancja:
24 miesiące
Cena brutto:
Cena netto:
168 510,00
137 000,00
szt.
Producent:
Dahua
Przetwornik:
VOx uncooled
Obiektyw:
7mm
Standard transmisji:
IP
Kompresja obrazu:
H.265+/ H.265/ H.264+/ H.264/ MJPEG
Inne:
Pomiar temperatury ciała
Klasa szczelności:
IP67
Zasilanie:
12 VDC, PoE

System do pomiaru temperatury i wykrywania zagrożeń epidemiologicznych


Produkt projektowy - prosimy o kontakt przed złożeniem zamówienia.



Elementy systemu pomiarowego:

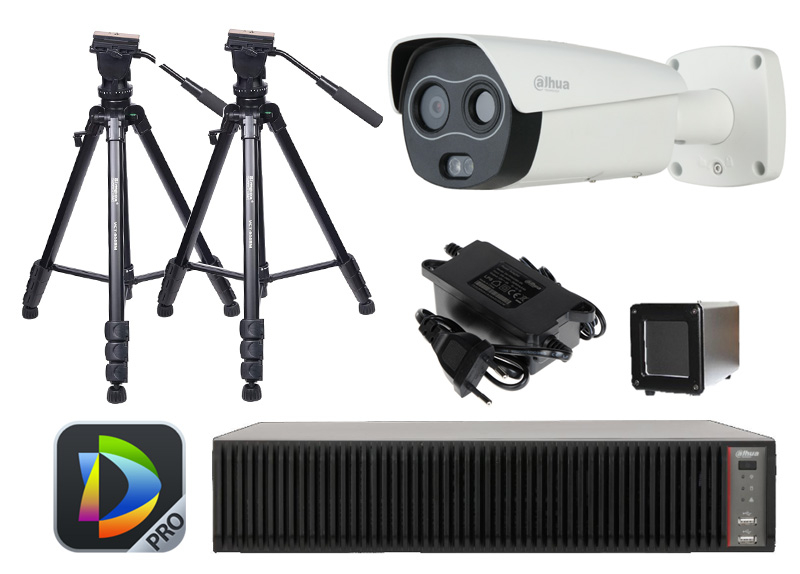

  • 1x kamera termowizyjna DH-TPC-BF3221-T z zakresem pomiaru 30℃-45℃
  • 1x moduł Black Body JQ-D70Z do kalibracji pomiaru
  • 1x serwer wizyjny IVS IVSS7008-1I
  • 1x zasilacz do kamer termowizyjnych DH-PFM320D-EN
  • 2x statyw VCT-999 do kamery i modułu BlackBody
  • 2x uchwyt RAW021 do montażu urządzeń na statywach
  • 1x licencja na oprogramowanie DSS Pro



Schemat działania systemu:

Schemat systemu pomiaru temperatury

Topologia systemu

Topologia systemu wykrywania infekcji



Zastosowanie praktyczne

Detekcja osób potencjalnie zarażonych

Termowizyjny system pomiarowy do pomiaru i wykrywania temperatury ciała stanowi odpowiedź na rosnące zapotrzebowanie na szybką i skuteczną metodę wykrycia i zapobiegania rozprzestrzeniania się infekcji wirusowych oraz bakteryjnych, stanowiących zagrożenie epidemiologiczne poprzez dużą zaraźliwość oraz wysoki stopień mobilności w przestrzeni publicznej. Dzięki wykorzystaniu promieniowania cieplnego ludzkiego ciała system pozwala na detekcję osób, posiadających podwyższoną temperaturę ciała, tzw. stan gorączkowy lub podgorączkowy.

W trakcie trwania pomiaru kamera rejestruje w czasie rzeczywistym temperaturę osób znajdujących się w polu detekcji i w momencie wykrycia poziomu temperatury przekraczającego określoną wartość (np. 36.4℃), natychmiastowo przekazuje informację do serwera, który uruchamia alarm dźwiękowy oraz świetlny. Dzięki temu odpowiednie organy porządkowe mogą zareagować niezwykle dokładnie poprzez szybką izolację danej osoby w celu zapobiegnięcia rozprzestrzeniania się patogenu oraz przeprowadzeniu dalszych, dokładnych badań jej stanu.



Proces pomiaru i wykrycia osób zarażonych



Dokładność pomiaru  i kalibracja

Moduł BlackBody

Standardowe kamery termowizyjne umożliwiają analizę temperatur w całym widocznym obszarze lub w zaznaczonych sektorach z dokładnością od 2oC do 8oC. Tak relatywnie duży błąd pomiarowy jest nie pozwala na wiarygodny pomiar w sytuacji, gdy średnie odchylenie od wartości normalnej nie przekracza 3oC. Aby skutecznie przeprowadzić badanie i wykrycie osoby posiadającej objawy zarażenia wymagana jest dodatkowa kalibracja. W prezentowanym systemie zadanie spełnia to moduł BlackBody.

Moduł ten pełni rolę wzorca temperaturowego. Dzięki imitowaniu działania ciała doskonale czarnego BlackBody nie odbija ciepła z otoczenia oraz emituje ciepło o niezmiennej wartości. Dzięki wysokiej precyzji regulacji ciepła emitowanego przez moduł (zmiana co 0,1oC) możliwa jest osiągnięcie błędu pomiarowego na poziomie +/- 0,3oC, co pozwala na skuteczne odróżnienie osób o temperaturze przekraczającą stan alarmowy.



Film ukazujący potencjał systemu w walce z koronawirusem COVID-19



Opis elementów systemu



Kamera termowizyjna DH-TPC-BF3221-T

  • Rozdzielczość: 256x192px
  • Image sensor: Tlenek wanadu VOx, niechłodzony, mikrobolometr
  • Spektrum działania: 8μm-14μm
  • Obiektyw term.:7mm
  • Czułość term.:<50 mK
  • Zakres pomiaru temperatury: 30℃ - 45°C
  • Dokładność pomiaru temperatury: ±0.3°C we współpracy z BlackBody

Moduł BlackBody JQ-D70Z

  • Temperatura pracy: 40°C (w otoczeniu 5℃ - 50℃)
  • Stopień zmiany temperatury: 0.1°C
  • Dokładność pomiaru: ±0.2°C
  • Stabilność temperaturowa: ±(0.1 ~ 0.2)°C/30min
  • Efektywna emisyjność: 0.97±0.02

Serwer wizyjny IVSS7008-1I

  • Do 400 Mb/s ruchu przychodzącego
  • Do 8 kanałów rozpoznawania twarzy dla zwykłych kamer
  • Do 20 kanałów rozpoznawania twarzy dla kamer z detekcją twarzy

Oprogramowanie DSS Pro

  • Monitoring w czasie rzeczywistym
  • Wyszukiwanie inteligentne: Wyszukiwanie zdarzeń, lub zdjęć twarzy
  • Przyjazny interfejs użytkownika
  • Łatwe w użyciu i implementacji informacje alarmowe





Warunki prawidłowego działania systemu:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

  • kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
  • obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
  • w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby których temperaturę chcemy badać, osoby te powinny odczekać ~3 minuty przed dokonaniem pomiaru.
  • Osoby badane powinny poruszać się w obszarze 1.5-2.5m od obiektywu kamery
