System pomiaru temperatury ludzkiego ciała - BCS

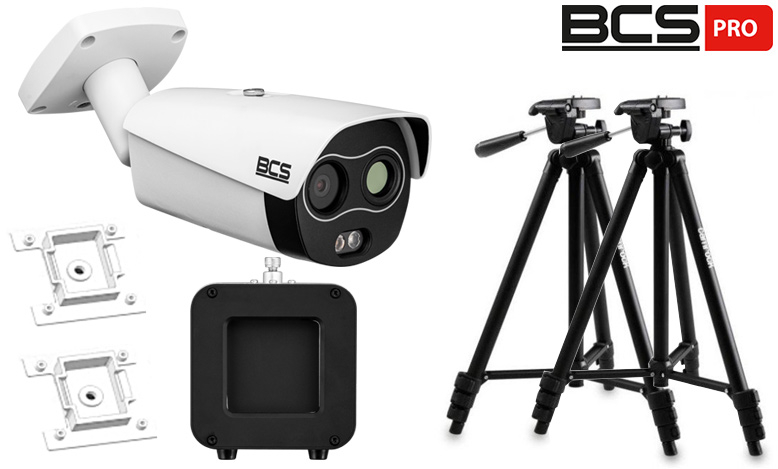

• 1x kamera termowizyjna BCS-TIP5220807-IR-TTW z zakresem pomiaru 30℃-45℃
• 1x moduł Black Body BCS-WT do kalibracji pomiaru
• 2x statyw BCS-SKBT do kamery i modułu BlackBody
• 2x uchwyt BCS-ASKBT do montażu urządzeń na statywach

Schemat działania systemu:

Działanie systemu:

Zastosowanie praktyczne

Detekcja gorączki i stanu podgorączkowego

System pomiaru temperatury ciała marki BCS stanowi odpowiedź na rosnące zapotrzebowanie na szybką i skuteczną metodę wykrycia i zapobiegania rozprzestrzeniania się infekcji wirusowych oraz bakteryjnych, stanowiących zagrożenie epidemiologiczne poprzez dużą zaraźliwość oraz wysoki stopień mobilności w przestrzeni publicznej. Dzięki wykorzystaniu promieniowania cieplnego ludzkiego ciała system pozwala na detekcję osób, posiadających podwyższoną temperaturę ciała, tzw. stan gorączkowy lub podgorączkowy.

W trakcie trwania pomiaru kamera rejestruje w czasie rzeczywistym temperaturę osób znajdujących się w polu detekcji i w momencie wykrycia poziomu temperatury przekraczającego określoną wartość (np. 36.5℃) natychmiastowo uruchamia alarm dźwiękowy oraz świetlny. Dzięki temu odpowiednie organy porządkowe mogą zareagować niezwykle dokładnie poprzez szybką izolację danej osoby w celu zapobiegnięcia rozprzestrzeniania się patogenu oraz przeprowadzeniu dalszych, dokładnych badań jej stanu.

Dokładność pomiaru  i kalibracja

Moduł BlackBody

Standardowe kamery termowizyjne umożliwiają analizę temperatur w całym widocznym obszarze lub w zaznaczonych sektorach z dokładnością od 2^oC do 8^oC. Tak relatywnie duży błąd pomiarowy jest nie pozwala na wiarygodny pomiar w sytuacji, gdy średnie odchylenie od wartości normalnej nie przekracza 3^oC. Aby skutecznie przeprowadzić badanie i wykrycie osoby posiadającej objawy zarażenia wymagana jest dodatkowa kalibracja. W prezentowanym systemie zadanie spełnia to moduł BlackBody.

Moduł ten pełni rolę wzorca temperaturowego. Dzięki imitowaniu działania ciała doskonale czarnego BlackBody nie odbija ciepła z otoczenia oraz emituje ciepło o niezmiennej wartości. Dzięki wysokiej precyzji regulacji ciepła emitowanego przez moduł (zmiana co 0,1^oC) możliwa jest osiągnięcie błędu pomiarowego na poziomie +/- 0,3^oC, co pozwala na skuteczne odróżnienie osób o temperaturze przekraczającą stan alarmowy.

Film ukazujący potencjał systemu w walce z koronawirusem COVID-19

Opis elementów systemu

Kamera termowizyjna BCS-TIP5220807-IR-TTW

• Rozdzielczość: 256x192px
• Image sesor: Tlenek wanadu VOx, niechłodzony, mikrobolometr
• Spektrum działania: 8μm-14μm
• Obiektyw term.:7mm
• Czułość term.:<50 mK
• Zakres pomiaru temperatury: 30℃ - 45°C
• Dokładność pomiaru temperatury: ±0.3°C we współpracy z BlackBody

Moduł BlackBody BCS-WT

• Temperatura pracy: 40°C (w otoczeniu 5℃ - 50℃)
• Stopień zmiany temperatury: 0.1°C
• Dokładność pomiaru: ±0.2°C
• Stabilność temperaturowa: ±(0.1 ~ 0.2)°C/30min
• Efektywna emisyjność: 0.97±0.02

Warunki prawidłowego działania systemu:

Aby uzyskać najwyższą możliwą dokładność wyników pomiaru temperatury, spełnione powinny być następujące warunki:

• kamera  powinna pracować w środowisku o temperaturze od 10℃ do 35℃
• obiektywu kamery nie należy kierować bezpośrednio na drzwi wejściowe prowadzące na zewnątrz - ruch mas powietrza (przeciąg) może wpłynąć na dokładność pomiaru
• w przypadku dużej różnicy temperatur (powyżej 15 stopni C) między środowiskiem pracy systemu a przestrzenią z której wchodzą osoby, których temperaturę chcemy badać, osoby te powinny odczekać ~2-3 minuty przed dokonaniem pomiaru.
• Osoby badane powinny poruszać się w obszarze 1.5-3m od obiektywu kamery
