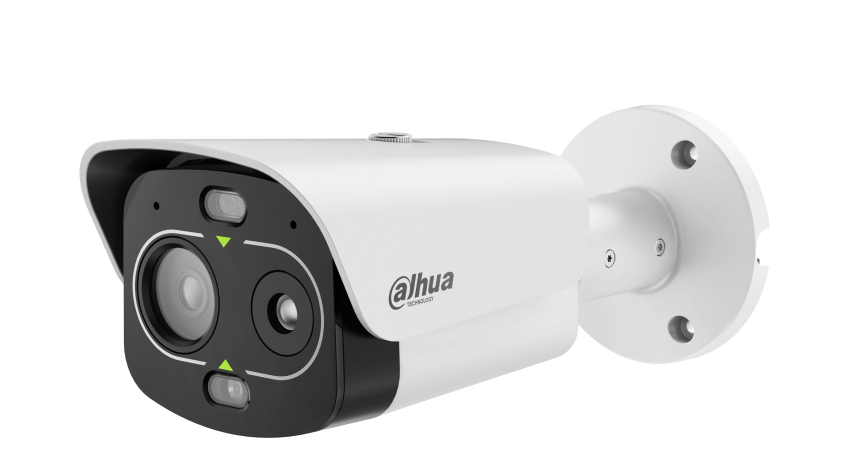

TPC-BF1241-V1 - Kamera Termowizyjna IP 4MPx bispektralna - Dahua
Kod:
19884KB
Producent:
Dahua
Przetwornik:
1/1.8" CMOS Progressive Scan
Rozdzielczość:
4 Mpx
Obiektyw:
3.5mm, 4mm
Standard transmisji:
IP
Kompresja obrazu:
H.265/ H.264/ MJPEG
Oświetlacz IR:
30m
Inne:
Slot microSD
Klasa szczelności:
IP67
Zasilanie:
12 VDC, PoE
Kamera bispektralna TPC-BF1241-V1 - Dahua
Dahua TPC-BF1241-V1 to hybrydowa kamera termowizyjna IP z niechłodzonym detektorem mikrobolometrycznym z tlenku wanadu o rozdzielczości 256x192px oraz kanałem wizyjnym opartym na przetworniku 1/1,8" CMOS 4MP. Kamera obsługuje jednoczesne obrazowanie termiczne i widzialne, cyfrową fuzję obrazu, 18 palet kolorystycznych, zoom cyfrowy oraz redukcję szumów 2D i 3D.
Funkcje analityczne obejmują detekcję pożaru i wzrostu temperatury, przekroczenie linii, wtargnięcie, klasyfikację człowiek/pojazd, wykrywanie palenia. Zakres pomiaru temperatury wynosi od -20°C do 150°C, a urządzenie obsługuje do 16 punktów pożarowych. Wbudowane dwa mikrofony, wejście i wyjście audio, lokalne komunikaty dźwiękowe oraz białe, czerwone i niebieskie światło umożliwiają lokalną sygnalizację zdarzeń.
Kamera posiada port RJ45 10/100Mbps, 2 wejścia alarmowe, 2 wyjścia alarmowe, interfejs RS-485 i gniazdo kart microSD do 256GB. Zasilanie może być realizowane napięciem DC12-24V lub przez PoE IEEE 802.3af. Obudowa spełnia wymagania IP67 i IK10, a zakres temperatury pracy wynosi od -40°C do 65°C.
Parametry techniczne:
- Typ urządzenia: Hybrydowa kamera termowizyjna IP
- Model: TPC-BF1241-V1
- Producent: Dahua
- Rozdzielczość termiczna: 256x192px
- Detektor termiczny: Niechłodzony detektor z tlenku wanadu
- Czułość termiczna NETD: ≤25mK przy F1.0
- Rozdzielczość kanału wizyjnego: 4MP, 2688x1520px
- Przetwornik wizyjny: 1/1,8" CMOS
- WDR: 120dB
- Zasięg IR: Do 50m zależnie od obiektywu
- Zasięg światła ciepłego: 30m
- Pomiar temperatury: -20°C do 150°C
- Dokładność pomiaru: Maks. ±8°C lub ±8%
- Funkcje AI: Pożar, wtargnięcie, przekroczenie linii, człowiek/pojazd, palenie, rozmowa, dym
- Liczba punktów pożarowych: Do 16
- Kompresja wideo: H.265, H.264, H.264H, MJPEG
- Interfejs sieciowy: 1x RJ45 10/100Mbps
- Interfejsy alarmowe: 2 wejścia i 2 wyjścia
- Interfejs audio: 1 wejście, 1 wyjście, 2 mikrofony
- Pamięć lokalna: microSD do 256GB
- Zasilanie: DC12-24V lub PoE IEEE 802.3af
- Stopień ochrony: IP67, IK10
- Temperatura pracy: -40°C do 65°C
- Wymiary: 233x97,6x99,8mm
- Masa netto: ≤1,1kg
Specyfikacja techniczna:
| TPC-BF1241-V1 | |
|---|---|
| Główne | |
| Producent | Dahua |
| Model | TPC-BF1241-V1 |
| Seria | Eureka |
| Typ urządzenia | Hybrydowa kamera termowizyjna IP typu bullet |
| Kanały obrazu | Termiczny i widzialny |
| Fuzja obrazu | Tak, domyślnie wyłączona |
| Kanał termiczny | |
| Typ detektora | Niechłodzony detektor płaszczyzny ogniskowej z tlenku wanadu |
| Maksymalna rozdzielczość | 256x192px |
| Rozmiar piksela | 12µm |
| Zakres spektralny | 8-14µm |
| Czułość termiczna NETD | ≤25mK przy F1.0 |
| Dostępne ogniskowe | 3,5mm, 7mm, 10mm |
| Pole widzenia 3,5mm | 50,6° poziomo, 37,8° pionowo |
| Pole widzenia 7mm | 24,0° poziomo, 18,0° pionowo |
| Pole widzenia 10mm | 17,3° poziomo, 13,1° pionowo |
| Minimalna odległość ostrzenia 3,5mm | 0,5m |
| Minimalna odległość ostrzenia 7mm | 1m |
| Minimalna odległość ostrzenia 10mm | 2m |
| Przysłona | F1.0 |
| DDE | Tak |
| Zoom cyfrowy | 16 poziomów |
| AGC | Automatyczne, ręczne |
| Redukcja szumów | 2D NR, 3D NR |
| Obrót obrazu | 0°, 90°, 180°, 270° |
| Palety kolorystyczne | 18 |
| Kanał wizyjny | |
| Przetwornik obrazu | 1/1,8" CMOS |
| Rozdzielczość | 4MP, 2688x1520px |
| Migawka elektroniczna | 1/30000s do 1s |
| Minimalne oświetlenie kolor | 0,05lx |
| Minimalne oświetlenie czarno-białe | 0,005lx |
| Minimalne oświetlenie z IR | 0lx |
| Zasięg IR dla 3,5mm | 30m |
| Zasięg IR dla 7mm i 10mm | 50m |
| Zasięg światła ciepłego | 30m |
| Dostępne ogniskowe | 4mm, 6mm, 12mm |
| Przysłona 4mm i 6mm | F1.6 |
| Przysłona 12mm | F1.7 |
| Pole widzenia 4mm | 88,0° poziomo, 49,9° pionowo |
| Pole widzenia 6mm | 59,9° poziomo, 34,7° pionowo |
| Pole widzenia 12mm | 37,3° poziomo, 21,4° pionowo |
| Ostrość | Stała |
| Dzień/noc | Auto ICR, kolor, czarno-biały |
| WDR | 120dB |
| BLC | Tak |
| HLC | Tak |
| Stosunek sygnału do szumu | ≥55dB |
| Funkcje inteligentne | |
| Przekroczenie linii | Tak |
| Wtargnięcie | Tak |
| Detekcja pożaru i alarm | Tak |
| Śledzenie zimnych i gorących punktów | Tak |
| Klasyfikacja człowiek/pojazd | Tak |
| Wykrywanie palenia | Tak |
| Wykrywanie rozmowy | Tak |
| Wykrywanie dymu | Tak |
| Model AI | Xinghan Large-Scale AI Model |
| Pomiar temperatury | |
| Zakres pomiaru | -20°C do 150°C |
| Dokładność pomiaru | Maks. ±8°C lub ±8% |
| Temperatura pracy funkcji pomiarowej | -20°C do 50°C |
| Maksymalna liczba punktów pożarowych | 16 |
| Zasięg detekcji pożaru 3,5mm | 45m |
| Zasięg detekcji pożaru 7mm | 86m |
| Zasięg detekcji pożaru 10mm | 123m |
| Wideo i audio | |
| Kompresja wideo | H.265, H.264, H.264H, MJPEG |
| Maksymalna liczba klatek 50Hz | 25kl./s |
| Maksymalna liczba klatek 60Hz | 30kl./s |
| Kompresja audio | G.711a, G.711mu, PCM, AAC |
| Wbudowane mikrofony | 2 |
| Lokalna sygnalizacja | Dźwięk, światło białe, czerwone i niebieskie |
| Sieć | |
| Protokoły | HTTP, HTTPS, TCP, ARP, RTSP, RTP, UDP, RTCP, SMTP, FTP, DHCP, DNS, DDNS, PPPOE, IPv4/IPv6, SNMP, QoS, UPnP, NTP, Multicast, SFTP, 802.1x |
| Pamięć lokalna | Karta microSD do 256GB |
| Kompatybilność | ONVIF, CGI, Dahua SDK |
| Liczba użytkowników | 12 |
| Zabezpieczenia sieciowe | Autoryzacja użytkownika, hasło, adres MAC, HTTPS, IEEE 802.1x, kontrolowany dostęp sieciowy |
| Interfejsy | |
| Port sieciowy | 1x RJ45 10/100 Base-T |
| Wejście audio | 1 |
| Wyjście audio | 1 |
| Wejścia alarmowe | 2 |
| Wyjścia alarmowe | 2 |
| RS-485 | 1 para |
| Zasilanie | |
| Zasilanie DC | DC12-24V, tolerancja ±20% |
| Zasilanie PoE | IEEE 802.3af |
| Podstawowy pobór mocy DC | <5,3W |
| Podstawowy pobór mocy PoE | 6,5W |
| Maksymalny pobór mocy DC | <12W |
| Maksymalny pobór mocy PoE | 11,5W |
| Wyjście zasilania | DC12V, ≤0,15A, tylko przy zasilaniu DC |
| Obudowa i warunki pracy | |
| Temperatura pracy | -40°C do 65°C |
| Temperatura przechowywania | -40°C do 70°C |
| Wilgotność pracy | ≤95% |
| Stopień ochrony | IP67 |
| Odporność mechaniczna | IK10 |
| Powłoka antykorozyjna | Test mgły solnej 240h |
| Poziom ochrony antykorozyjnej | Podstawowy |
| Wymiary i waga | |
| Wymiary produktu | 233x97,6x99,8mm |
| Wymiary opakowania | 337x146x136mm |
| Masa netto | ≤1,1kg |
| Masa brutto | ≤1,4kg |
| Warianty obiektywów | |
| DHI-TPC-BF1241-LB3F4-DW-S8-V1 | Termiczny 3,5mm, wizyjny 4mm |
| DHI-TPC-BF1241-LB7F6-DW-S8-V1 | Termiczny 7mm, wizyjny 6mm |
| DHI-TPC-BF1241-LB10F12-DW-S8-V1 | Termiczny 10mm, wizyjny 12mm |
| Akcesoria opcjonalne | |
| PFA157 | Uchwyt do montażu na słupie |
| PFA130-E | Puszka przyłączeniowa |
| PFM320D | Zasilacz |
