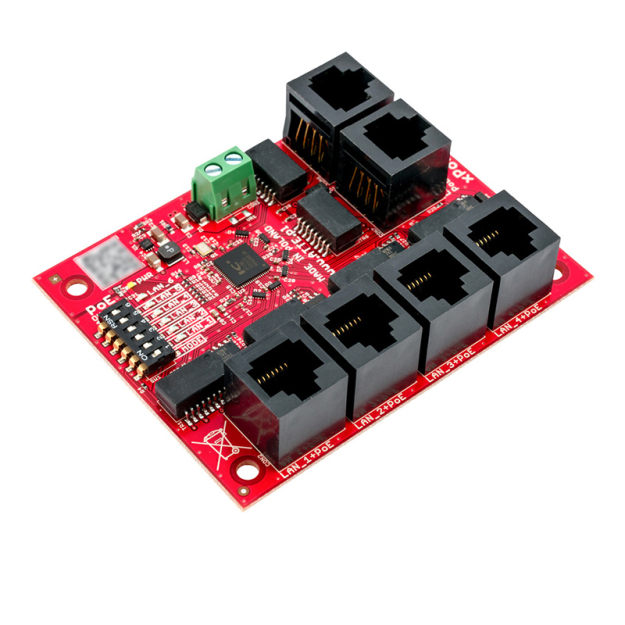

Switch PoE 6 portów, xPoE-6-11-OF - ATTE




xPoE-6-11-OF jest przełącznikiem sieciowym PoE przeznaczonym do systemów telewizji przemysłowej IP. Urządzenie współpracuje z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af lub PoE PASSIVE. Elektroniczne zabezpieczenia wyjść PoE gwarantują ciągłość pracy systemu podczas zwarcia czy przeciążenia pojedynczych gałęzi zasilania, a także automatyczny powrót napięcia po ustąpieniu awarii. Tryb „Long Range” umożliwia powiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Zastosowana konstrukcja Open Frame pozwala na zabudowę switcha w dowolnej obudowie. Natomiast najwygodniejszym sposobem montażu są dedykowane obudowy serii ABOX oraz blachy montażowe, posiadające otworowanie systemowe w rastrze 10.58 mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie umożliwia pionowy oraz poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.



Najważniejsze cechy:

  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • szeroki zakres napięcia wejściowego (10-56V DC)
  • napięcie wyjściowe = napięcie wejściowe
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
  • możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • bardzo niski pobór mocy (<1,5W)
  • niewielkie rozmiary modułu







Przykład zastosowania





Specyfikacja techniczna:



xPoE-6-11-OF / BCS-xPoE6-II
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m

LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 10-56V DC
Napięcie wyjściowe dla urządzeń PoE VOUT = VIN
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy Brak - moduł do zabudowy
Montaż Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
Temperatura pracy -10 do +40°C
Wymiary 87 x 68 x 19 mm
Waga 0.056 kg



Specyfikacja techniczna: xPoE-6-11-OF / BCS-xPoE6-II

xPoE-6-11-OF / BCS-xPoE6-II
Ogólne
Ilość portów LAN 6 portów RJ45 10/100Mbps - 5 x PoE, 1 x UPLINK
Funkcje portów

LAN 1 ... LAN 4:
WEJŚCIE PoE PASSIVE (do 40W) - zasilanie switcha
WYJŚCIE PoE - do odbiorników PoE PASSIVE(do 40W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN5:
WEJŚCIE PoE PASSIVE (do 70W) - zasilanie switcha
WYJŚCIE PoE (VIN > 48 VDC) - do odbiorników PoE PASSIVE (do 70W) oraz 802.3af (do 15,4W), 802.3at (do 30W)

LAN6:UPLINK (bez zasilania PoE)

Tryb pracy

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 6 - 10/100Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10Mbps, zasięg do 280m

LAN 5 ... LAN 6 - 10/100Mbps, zasięg do 100m

Napięcie zasilania 10-56V DC
Napięcie wyjściowe dla urządzeń PoE VOUT = VIN
Zabezpieczenie portów

LAN 1 ... LAN 6, VIN Zabezpieczenie przepięciowe

LAN 1...LAN 4 Zabezpieczenie przeciwzwarciowe 0,75A z auto powrotem

LAN 5 Zabezpieczenie przeciwzwarciowe 1,25A z auto powrotem

Kontrola zasilania na portach Przełącznik PoE ON/OFF - pozycje 2 ... 6 (LAN1 ... LAN 5)
Konstrukcja obudowy Brak - moduł do zabudowy
Montaż Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm
Temperatura pracy -10 do +40°C
Wymiary 87 x 68 x 19 mm
Waga 0.056 kg
